800型隔膜夹紧工装夹具结构设计

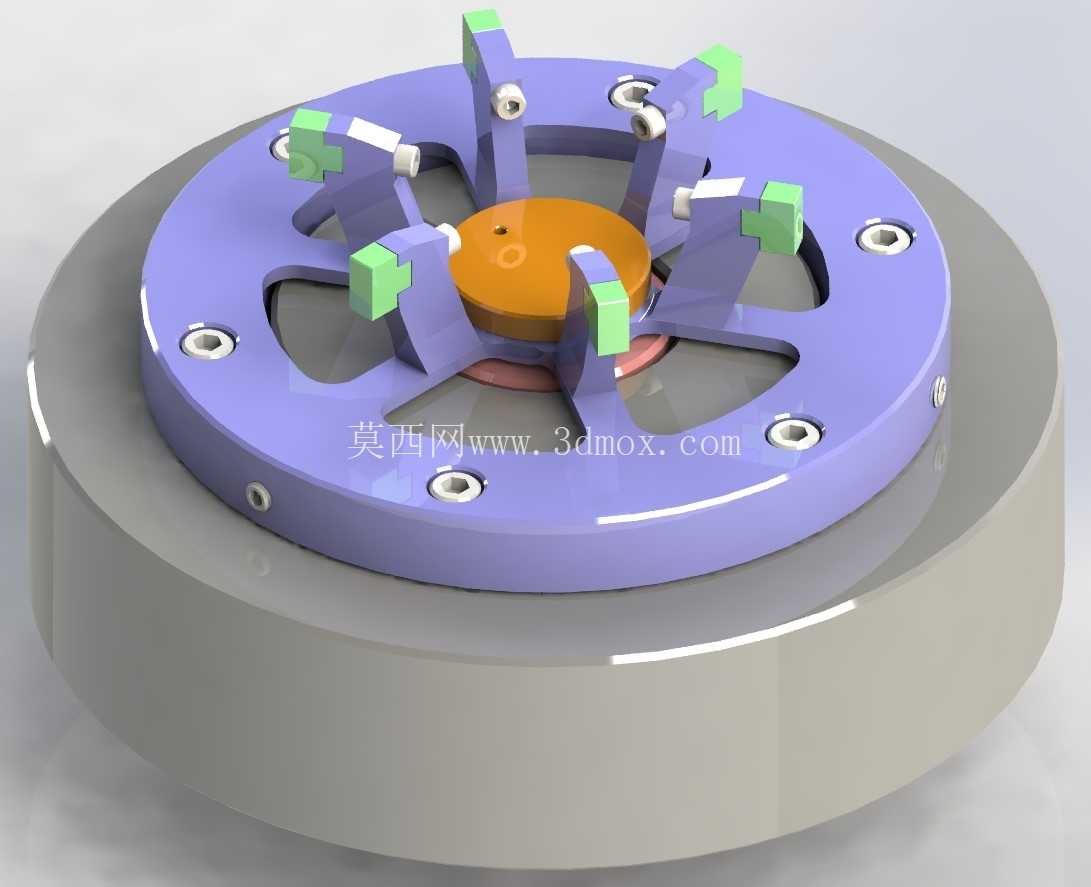

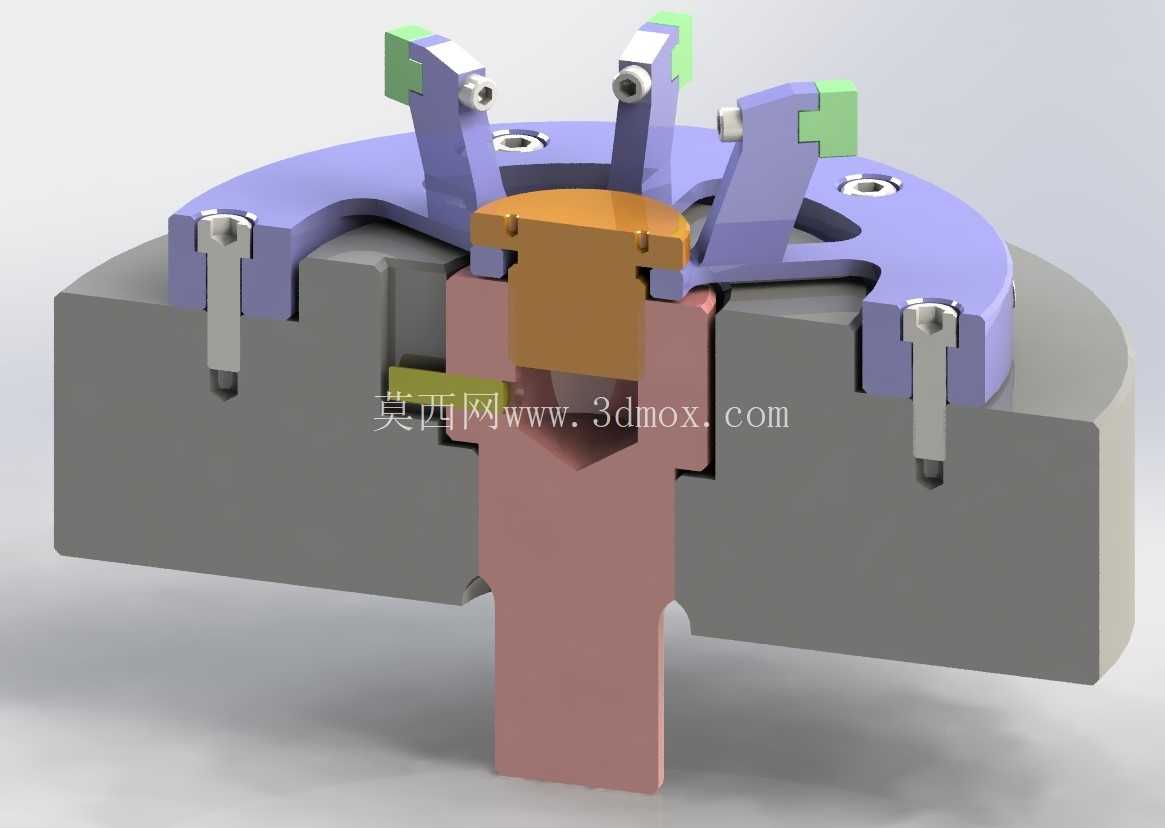

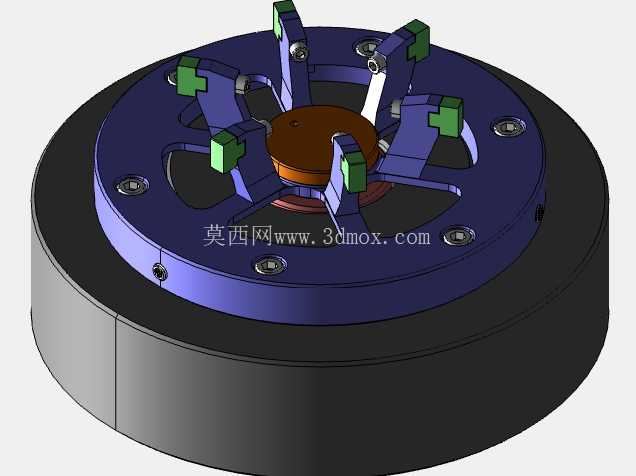

这款隔膜夹紧装置主要应用于汽车冲压零部件生产线上的薄壁环形、盘类零件装夹工位，也可适配精密机加工工序中对薄壁易变形工件的快速夹持需求，在汽车覆盖件配套小尺寸冲压件、精密轴承环、薄型法兰盘的批量加工场景中，能有效解决传统三爪卡盘装夹易造成工件变形、夹持力不均导致的加工精度超差问题。从结构设计逻辑来看，整个装置采用碟形隔膜作为核心弹性驱动元件，隔膜外缘做加厚处理并通过周向均布的内六角螺钉与底座主体刚性连接，中心区域预留工件定位的凸台结构，周向均匀分布6组可径向浮动的钳口组件，钳口与隔膜之间通过楔形驱动块衔接，当对隔膜中心施加轴向作用力时，隔膜产生可控的碟形弹性形变，带动楔形块推动周向钳口同步向中心收拢，实现对工件内孔或外圆的均匀夹持，撤去中心驱动力后，隔膜依靠自身弹性复位，带动钳口同步向外张开，松开工件完成取放。

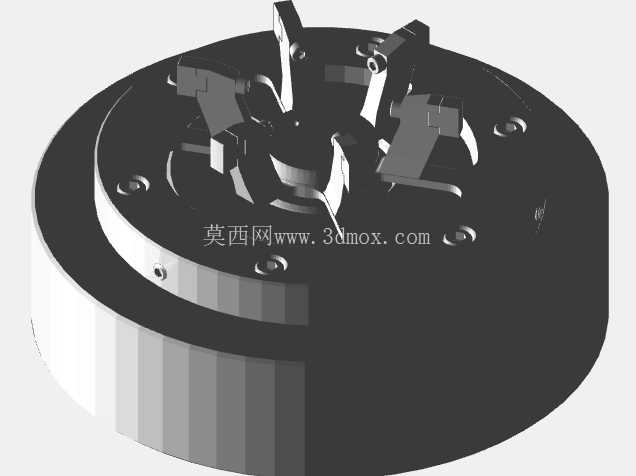

从安装边界来看，装置整体为圆盘式结构，底座外径适配常规800mm规格回转工作台的安装接口，底座底面设置定位止口与端面连接螺孔，可直接固定在压力机配套的工位转盘、数控车床主轴端或者冲压自动化线的旋转上料工位上，整体轴向高度控制在合理范围，不会与周边送料机械手、冲压模具的上下模空间产生干涉，周向钳口的行程范围可适配直径在一定区间内的盘类、环形零件，无需更换钳口即可覆盖同系列不同规格工件的装夹需求，适配多品种小批量的柔性生产场景。

在功能特性层面，该夹紧装置的夹持力由隔膜的弹性预应力量化控制，可通过调整中心施加的驱动力大小匹配不同壁厚工件的装夹需求，避免刚性夹持对薄壁工件造成的压痕、变形问题，周向6组钳口同步动作，夹持点均匀分布在工件圆周方向，装夹后工件的同轴度、圆度精度保持性远优于传统偏心式、螺旋式手动卡盘，同时整个装置无外露的滑动传动副，冲压车间内的金属碎屑、粉尘不易进入机构内部，日常维护仅需定期对钳口滑动面做润滑处理即可，故障率远低于传统多爪卡盘。设计过程中针对隔膜的厚度、材质做了针对性的选型匹配，隔膜采用弹簧钢材质经热处理加工而成，既保证足够的弹性复位能力，又具备长期反复加载下的抗疲劳性能，钳口的夹持面做了可更换的硬质合金镶块设计，针对不同材质的工件可更换不同齿形、不同材质的镶块，避免夹伤工件表面，同时镶块磨损后可快速更换，降低长期使用的维护成本。

在实际产线应用中，该装置可配套气动或液压驱动组件实现自动化夹紧动作，中心驱动力接口设置在装置底座中心位置，可直接对接标准回转气缸、液压缸的输出端，无需额外设计连接转接结构，适配冲压自动化线的节拍需求，单次装夹动作耗时可控制在1秒以内，满足高速冲压生产线的工位节拍要求。相较于传统的螺栓压板式装夹方式，该隔膜夹紧装置无需人工逐个拧紧压板螺栓，装夹效率提升60%以上，同时夹持力一致性好，不会出现人工装夹时力度不均导致的工件定位偏移问题，能有效降低冲压、机加工过程中的废品率。针对薄型冲压件的装夹场景，钳口的夹持位置可根据工件的夹持面高度做轴向调整，保证夹持力作用在工件刚性足够的区域，进一步减少装夹变形，装置的周向还设置了定位基准块，工件放置时可快速靠紧基准实现初定位，无需额外找正即可保证装夹后的位置精度，适配自动化上下料机械手的取放定位精度要求，无需额外增加视觉定位环节即可实现无人化装夹作业。
