多工位回转式方孔夹头工装结构

这款夹头结构主要面向方形截面工件的多工位装夹需求，常见于小型五金件冲压工序间的流转装夹、自动化产线的工件定位工位，也可适配小型回转式加工专机做工件夹持使用。区别于常规三爪、四爪卡盘的单工位装夹逻辑，该结构采用圆盘式回转基体设计，基体上沿周向均匀布置六组独立装夹工位，可同时完成六件方形工件的装夹定位，配合回转驱动机构即可实现工位间的快速切换，大幅缩减单工件装夹的辅助耗时，适配批量零件的连续加工节拍。

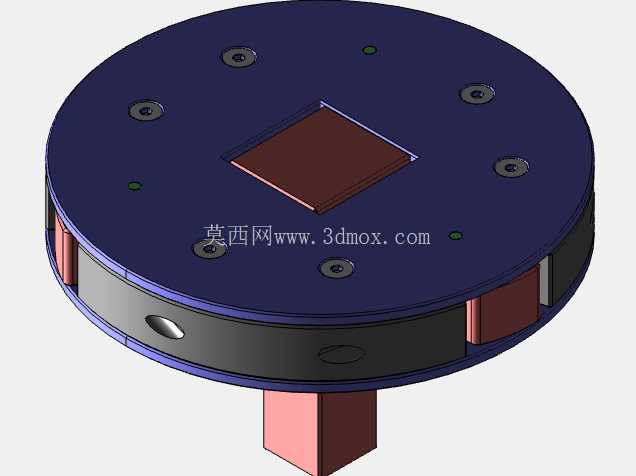

从结构功能来看，夹头中心开设正方形通孔作为主定位基准，方形工件可从基体下方穿入中心孔，依靠孔壁的四个直角边完成工件周向定位，限制X、Y方向的平移自由度与绕Z轴的转动自由度，定位精度可控制在0.02mm以内，满足冲压、轻铣、钻孔等常规工序的定位要求。基体周向布置的六组白色锁紧螺钉对应六个装夹工位的锁紧机构，每个工位可独立完成夹紧与松开动作，相邻工位之间设置的绿色定位销孔用于工位切换时的精确定位，配合回转台的分度销使用，可保证每个工位回转至加工位时的位置重复精度。基体侧面开设的径向通孔用于安装夹紧驱动元件，可根据实际使用场景选择弹簧顶紧、凸轮锁紧或者气动拉杆驱动的夹紧方式：如果是手动装夹场景，可在径向孔内安装凸轮拨杆，扳动拨杆即可带动内部的夹紧块向中心收拢，抱紧方形工件的侧壁；如果是自动化产线场景，可将径向孔接入气动拉杆，由气缸驱动夹紧块动作，配合产线的控制信号完成自动装夹。

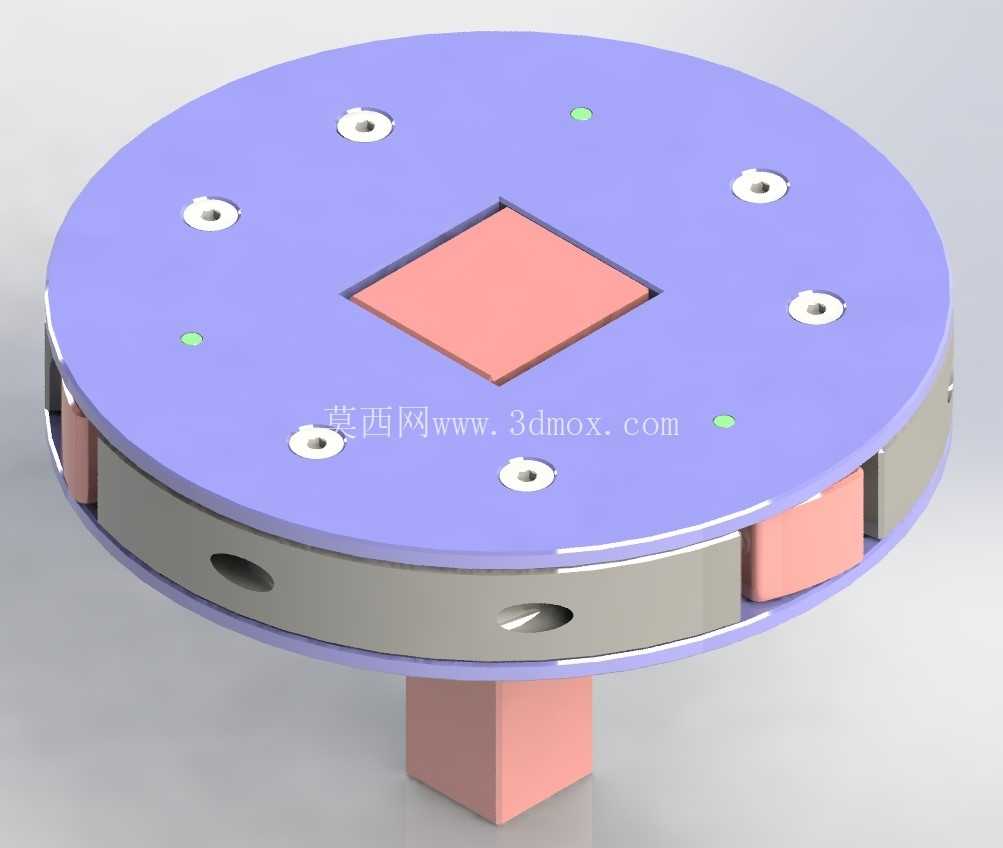

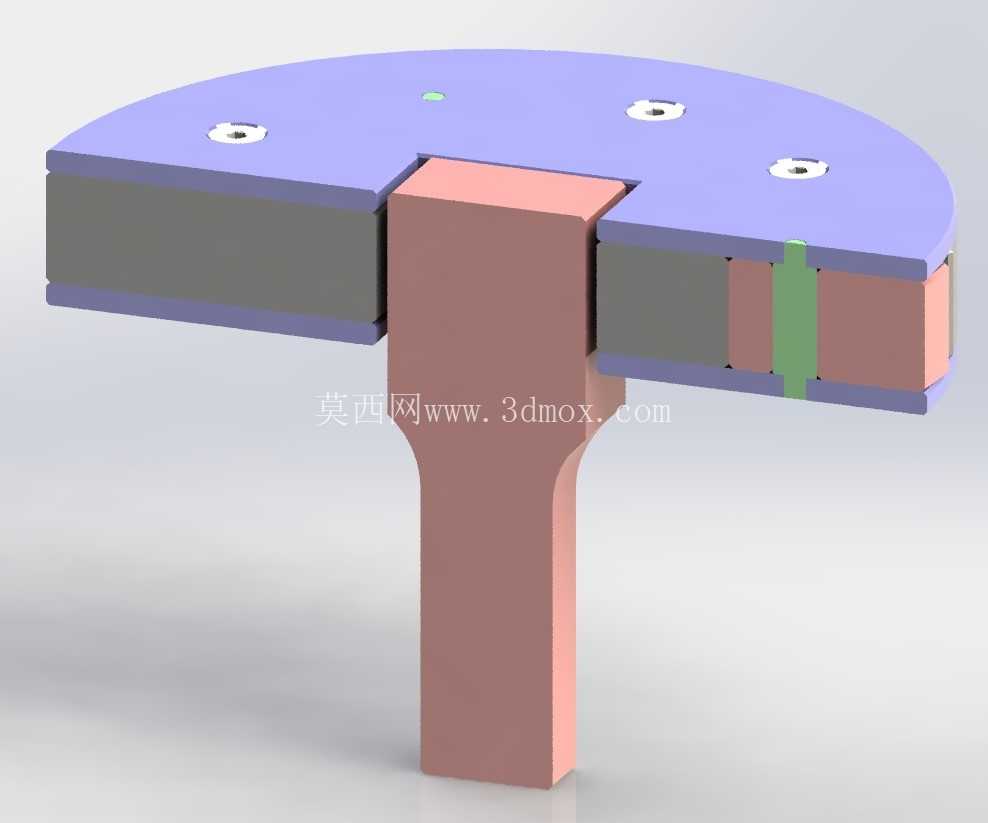

设计层面上，这款夹头采用上下分层的结构布局，上层紫色圆盘为定位基准板，采用45号钢调质处理后表面磨削加工，保证平面度与孔位精度，中层灰色环体为夹紧机构安装座，预留了足够的内部空间容纳夹紧块、弹簧与驱动连接件，下层突出的粉色方块为夹头的安装定位座，可直接插入设备工作台的对应方槽内完成快速安装，安装座上预留的固定孔可通过螺栓完成夹头与工作台的刚性连接，避免加工过程中出现夹头移位。夹头的整体外径可根据适配的工件尺寸调整，常规款外径控制在200mm-300mm区间，中心方孔的尺寸可根据常见方形工件的截面规格做系列化设计，覆盖10mm-50mm边长的方形工件装夹需求，安装座的尺寸与设备工作台的安装槽保持一致，无需额外做转接板即可完成安装，降低现场改造的工作量。

实际使用过程中，这款夹头可适配多种驱动形式，不需要对现有设备做大幅改造即可投入使用：如果配套在小型压力机上使用，可采用弹簧顶紧、凸轮松开的结构，工件放入后依靠弹簧力自动夹紧，加工完成后扳动凸轮即可松开工件，操作简单且夹紧力稳定；如果配套在自动化钻孔专机上使用，可采用气动拉杆驱动，配合机械手完成自动上下料，六个工位依次完成上料、钻孔、倒角、检测、下料等工序，实现工件的连续加工，单批次加工效率相比单工位夹具可提升4倍以上。夹头的夹紧块采用可更换设计，当夹持不同尺寸的工件时，只需要更换对应规格的夹紧块即可，不需要更换整个夹头基体，大幅降低工装的使用成本。夹紧块与工件接触的面可做防滑纹路处理，或者粘贴聚氨酯垫片，避免夹紧过程中划伤工件表面，同时增大摩擦力，防止加工过程中工件出现转动或者窜动。

从安装边界来看，夹头安装后总高度控制在80mm-120mm区间，不会占用过多的设备Z轴行程，适配多数小型加工设备的行程范围。基体侧面的驱动接口位置统一设置在距离安装面40mm高度处，可适配标准的气动接头或者手动拨杆的安装尺寸，不需要额外定制连接件。周向的锁紧螺钉采用内六角圆柱头螺钉，日常维护时只需要用标准内六角扳手即可完成拆卸，方便定期清理夹头内部的切屑与杂物，保证夹紧机构的动作顺畅。夹头的所有外露棱边均做了倒角处理，避免操作人员上下料时被锐边划伤，符合工装设计的安全要求。
