高精度全旋转刀座注塑模具结构设计

这套刀座注塑模具的核心应用场景，是面向精密机加工领域的刀具夹持部件批量生产，这类刀座需要在高速旋转的加工工况下保持极高的同轴度与装夹稳定性，因此模具本身的成型精度直接决定了最终刀座产品的工作性能。在实际生产环节中，这类模具适配卧式注塑机的安装标准，模架采用标准龙记模坯为基础改制，整体安装边界控制在350mm×280mm×220mm范围内，可直接适配120吨锁模力规格的注塑设备，无需额外定制机台垫板或改装射嘴位置，能快速接入现有量产线完成换模投产。

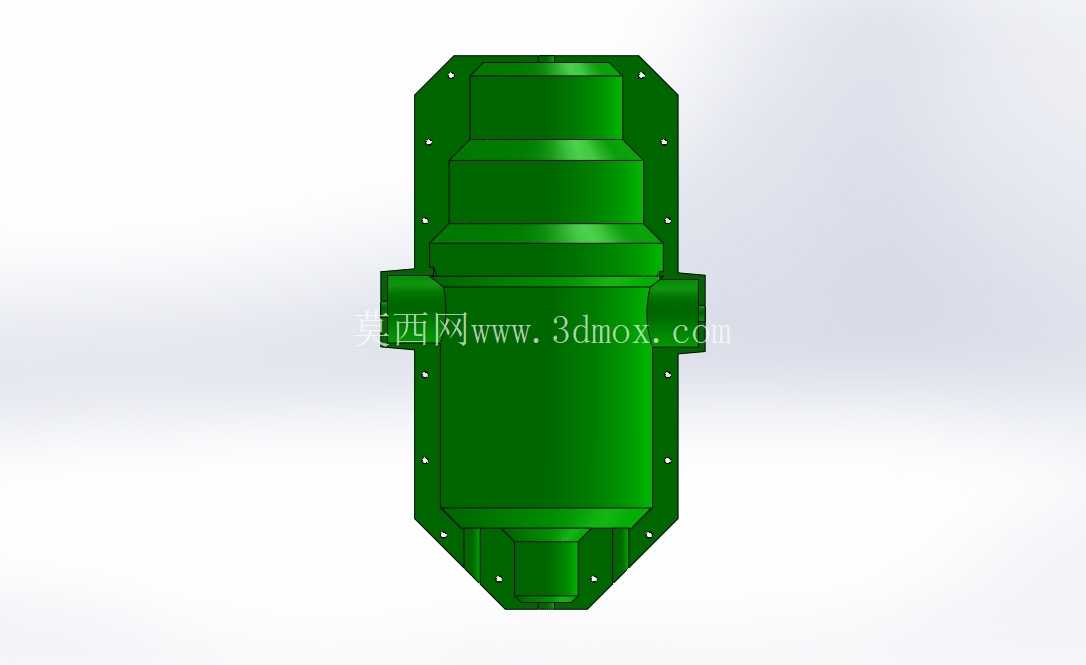

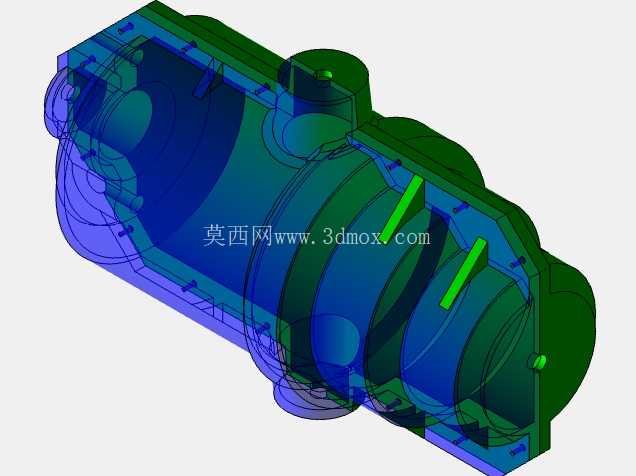

从功能特性来看，模具采用全旋转抽芯结构，针对刀座内部的阶梯孔、侧向卡槽以及外壁的弧形定位面，分别设计了独立的旋转脱模块与侧向导销定位结构，避免传统斜顶抽芯带来的内壁拉伤、成型飞边问题。成型过程中，熔融的工程塑料注入型腔后，冷却系统采用随形水路设计，沿着刀座的弧形外壁与内部型芯分别布置循环冷却通道，将成型周期控制在28秒以内，同时保证不同壁厚位置的冷却速率一致，避免产品出现缩痕、翘曲变形，成型后的刀座圆柱度可控制在0.02mm以内，满足高速加工时的动平衡要求。

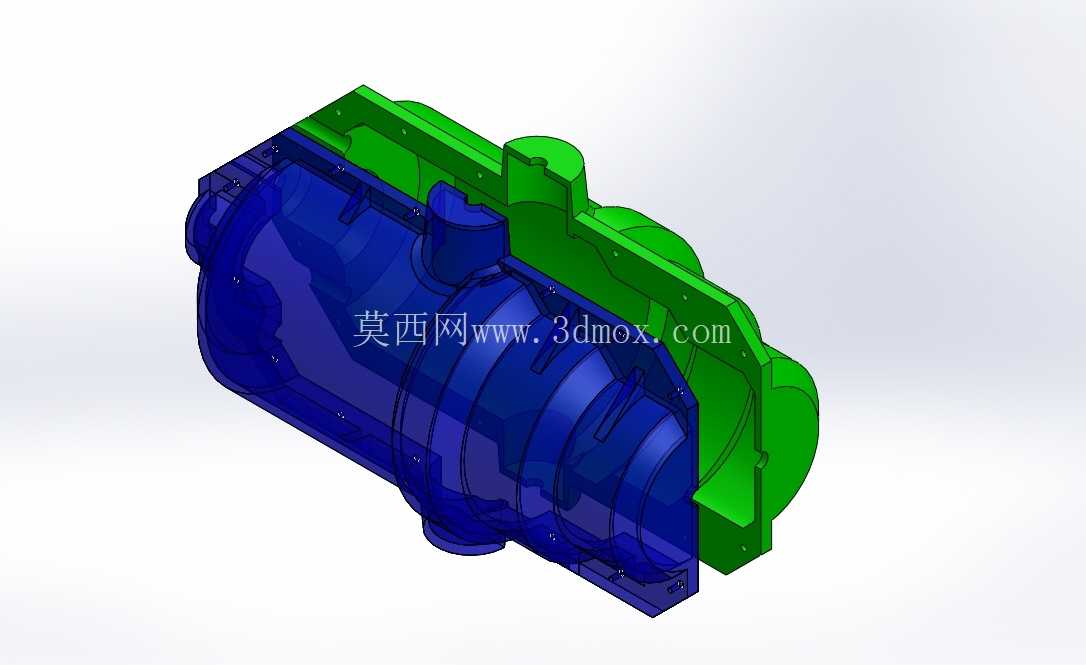

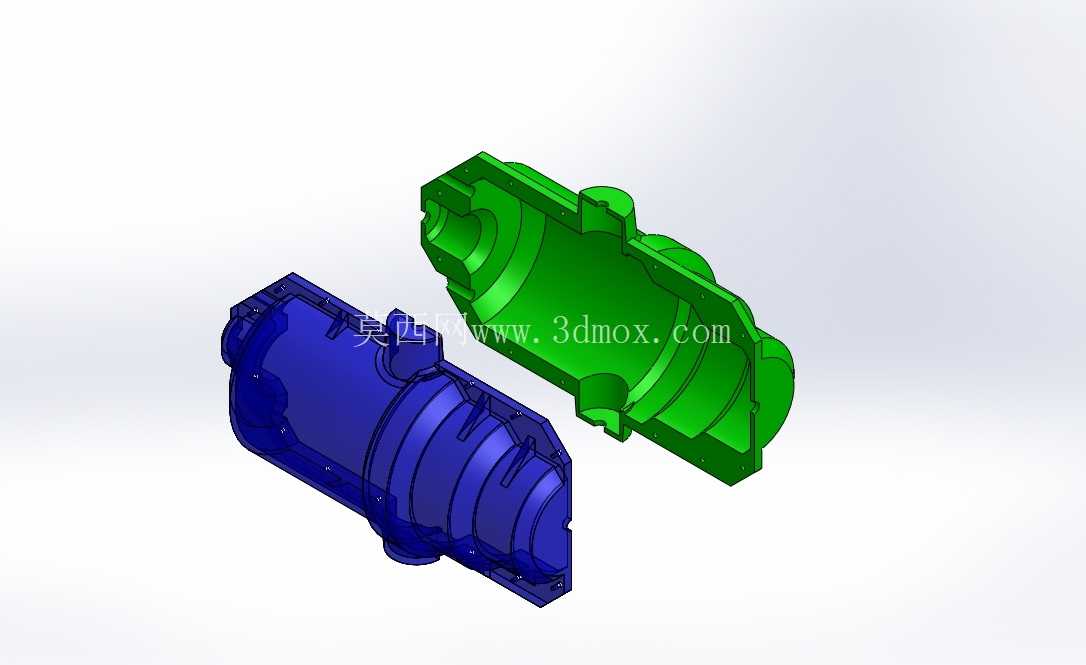

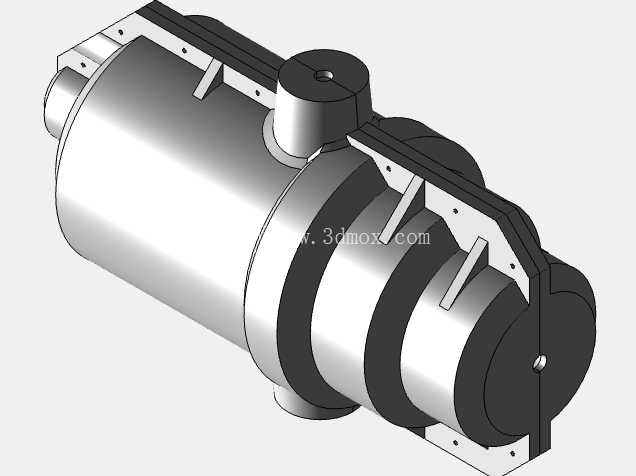

设计思路上，整套模具优先考虑量产过程中的维护便捷性，所有易磨损的导销、镶块都采用快拆式结构，无需拆解整套模架即可完成磨损件更换；分型面的选择沿着刀座的最大轮廓线布置，同时在分型面位置设计了0.03mm的排气间隙，既避免注塑过程中出现困气烧焦问题，又不会产生超出公差范围的飞边，减少后续人工修剪的工作量。模具的顶出系统采用顶板顶出与顶针辅助顶出结合的方式，顶出力均匀分布在刀座的加强筋与端面位置，避免顶出过程中产品出现顶白、变形问题。

在安装边界设计上，模具的定位圈采用标准100mm直径规格，射嘴口的R角匹配通用注塑机射嘴尺寸，码模槽的宽度与间距符合行业通用标准，上下模的冷却水嘴全部布置在模具的操作侧背面，避免水气管路干涉机械手取件动作。针对刀座上的细小文字标识与安装刻度，模具上对应的镶块采用可更换式设计，后续如果需要调整产品标识，仅需更换对应小镶块即可，无需重新加工整套型腔，大幅降低后续产品迭代的改造成本。

实际投产验证中，这套模具生产的刀座产品可直接适配CNC加工中心、数控车床的刀具夹持系统，装夹刀柄后的径向跳动量控制在0.01mm以内，满足精密加工的装夹精度要求。模具的导向系统采用导柱导套加锥面定位的双重定位结构，在长期量产的反复开合模过程中，可始终保持型腔与型芯的同轴度，避免长期生产后出现分型面错位、产品壁厚不均的问题。同时，模具的流道设计采用热流道转冷流道的结构，既减少流道凝料的原料浪费，又能保证进胶点位置的外观质量，进胶点开设在刀座的非安装端面，后续去除浇口后不会在产品的配合面留下痕迹，无需额外的打磨抛光工序。
