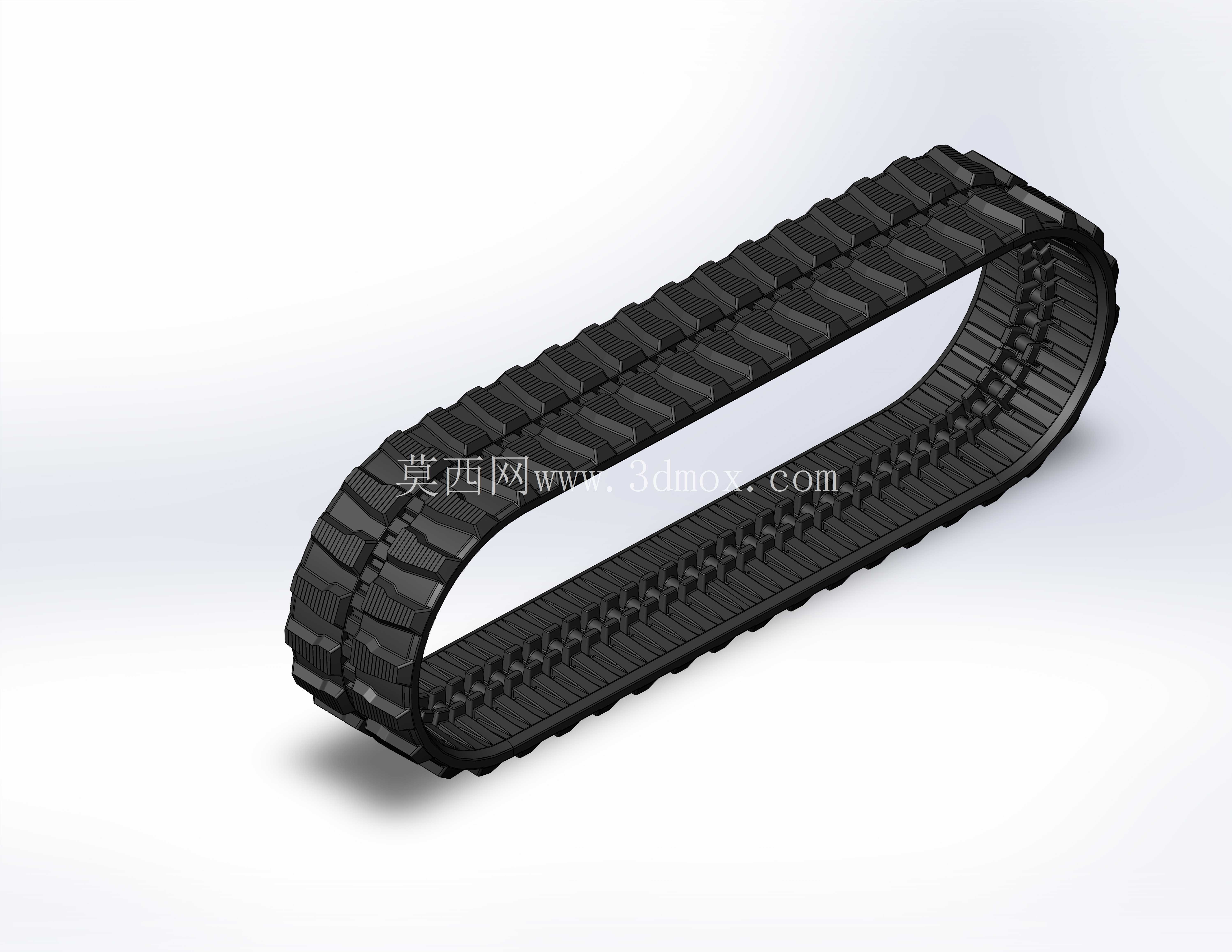

小型工程作业设备橡胶履带行走结构

做小型挖掘设备行走系统设计快十二年，经手的履带结构方案少说有四十多套，这次的小型挖掘机履带结构，是针对1.5吨级微型挖机做的适配设计，先从实际作业场景倒推的参数边界。这类小微挖机大多用在城镇管网改造、庭院绿化施工、大棚内土地整理、室内拆除作业这些狭窄工况，作业地面经常是硬化路面、松软回填土、碎石堆甚至带尖锐碎砖的场地，不像大型矿用挖机只在固定矿区作业，所以履带的接地比压、抓附能力、对地面的损伤程度都要做平衡。

先说设计时最先卡的安装边界，整套履带成环后的内周长控制在1820mm，带宽选的是230mm，这个尺寸刚好适配1.5吨级挖机的底架安装空间，驱动轮的齿距是72mm，和履带内侧的驱动啮合孔完全匹配，导向轮的安装槽宽度留了240mm，单侧有5mm的窜动余量，避免履带行走时因为机架微小形变出现卡滞。履带的节距做的是42mm，比同吨位挖机常用的45mm节距更小，好处是过驱动轮和导向轮时的弯折半径更小，行走时的多边形效应更弱，整机低速行走的颠簸感能降不少，尤其是在硬化路面转场的时候，不会出现大节距履带那种明显的咯噔感。

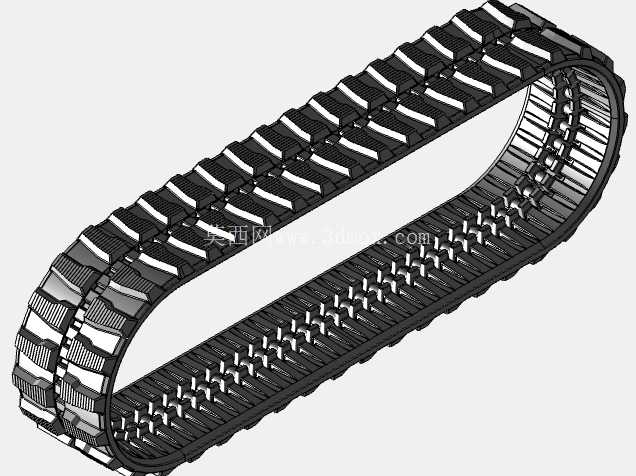

结构上做的是橡胶内嵌钢丝帘线的主体结构，履带内侧的驱动啮合齿是和橡胶主体一体硫化成型的，齿形做了圆弧过渡，和驱动轮的轮齿啮合时是面接触，不是线接触，能大幅降低啮合面的磨损速度，之前做过的几套方案用直角齿形，连续作业300小时啮合齿就出现掉块，改成圆弧过渡齿形后，台架试验做到1200小时齿面磨损量还不到0.8mm。履带的接地侧做了交错排布的人字花纹，花纹高度是22mm，花纹块的根部做了R8的圆角，避免在碎石路面作业时花纹块被硬物硌断，同时花纹的排布角度做了优化，在松软泥土里作业时，泥土能顺着花纹斜面快速排出，不会出现履带夹泥导致打滑的问题；在硬化路面行走时，花纹块的接地面积足够大，不会像深齿履带那样把柏油路面刮出痕迹，满足城镇施工不破坏市政路面的要求。

功能特性上，这套履带的接地比压控制在32kPa左右，比同吨位铁履带的接地比压低了近40%，在回填土、草坪这类松软地面作业时，下陷深度不会超过50mm，不会出现陷车需要额外拖拽的情况。履带的内侧两边做了凸起的导向筋，筋高15mm，刚好卡在导向轮和支重轮的轮槽里，行走时不会出现脱轨的问题，之前有客户反馈老款履带在斜坡作业时容易掉轨，就是因为导向筋高度只有10mm，侧倾超过15度就会从轮槽里滑出来，这次把导向筋加高到15mm后，侧倾25度作业也能保证履带和轮系的贴合。另外履带的钢丝帘线层做了4层排布，每层钢丝的捻向相反，能抵消履带反复弯折时的层间剪切力，避免长时间作业后帘线层出现分层断裂，橡胶材质选的是耐油耐老化的丁苯橡胶混炼配方，接触到施工现场的柴油、液压油也不会快速出现溶胀开裂，适合工地复杂的使用环境。

设计时还考虑了维护便利性，履带的张紧行程留了80mm，当履带使用一段时间出现伸长后，通过导向轮处的张紧油缸调整就能消除间隙，不需要拆卸履带销，日常检查只需要观察履带的下垂量，下垂量控制在20-30mm之间就是合适的张紧度，太松容易脱轨，太紧会加速轮系和履带啮合面的磨损。另外履带的重量控制在28kg，单人就能完成拆卸更换，不需要额外的吊装设备，适合野外作业时的快速抢修。

实际作业场景里，这套履带除了适配小型挖掘机，还能直接移植到同吨位的微型滑移装载机、小型履带式运输车、果园开沟机这类设备上，只要底架的驱动轮、导向轮、支重轮的安装尺寸匹配，不需要做额外修改就能使用。之前给山东的一个小微挖主机厂做配套测试，这套履带在连续1000小时的工地作业测试里，没有出现断齿、脱轨、帘线外露的问题，磨损量也在设计允许范围内，比之前采购的外购履带寿命长了近40%，尤其是在带碎砖的拆迁场地作业时，橡胶表面的抗穿刺能力表现很好，没有出现被尖锐碎砖扎穿的情况。

做这类行走部件的三维建模时，要特别注意履带成环后的弯折曲率，每一节履带的铰接间隙要留0.2mm的活动量，不然做运动仿真的时候会出现过约束报错，同时驱动轮的齿形和履带啮合齿的配合间隙要留0.5mm，模拟实际加工和装配的误差，不然仿真出来的啮合受力会比实际情况大很多，不能给后续的结构强度校核提供准确参考。另外建模时要把橡胶履带的形变特性考虑进去，在接地段履带会因为整机重量出现微小的形变，支重轮和履带接触的位置要做对应的接触应力分析，避免局部应力过大导致橡胶层过早损坏。
