SGR10系列带锁定滑块线性导轨结构

在各类需要直线往复运动的机械结构中，导向部件的选型直接决定了整套机构的运行精度、负载能力与维护周期，带锁定功能的线性导轨正是为兼顾连续导向与临时位置固定需求开发的传动支撑部件。日常做设备结构设计时，很多场景会遇到滑台移动到指定工位后需要保持位置、不能受外力偏移的需求，比如生产线旁的手动调节工位、检测设备的探头定位架、工装夹具的滑移挡块，普通无锁导轨需要额外加装锁紧销、抱刹机构，不仅会额外占用安装空间，还会增加装配调试的工作量，集成锁定滑块的导轨就可以直接在滑块本体上完成锁紧动作，不需要额外搭配附属锁紧件。

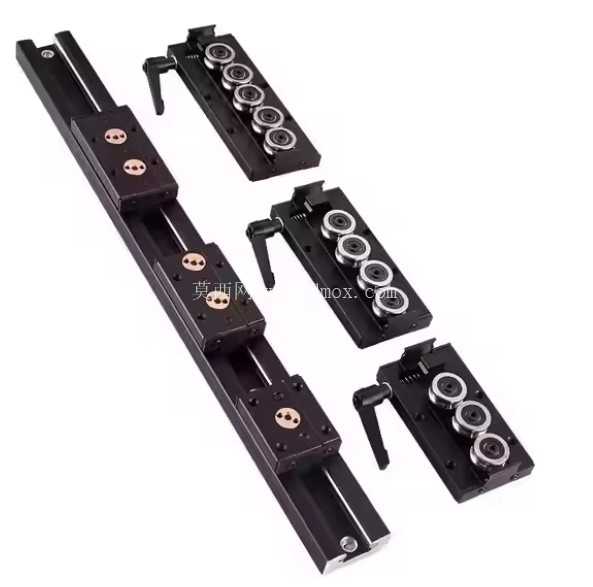

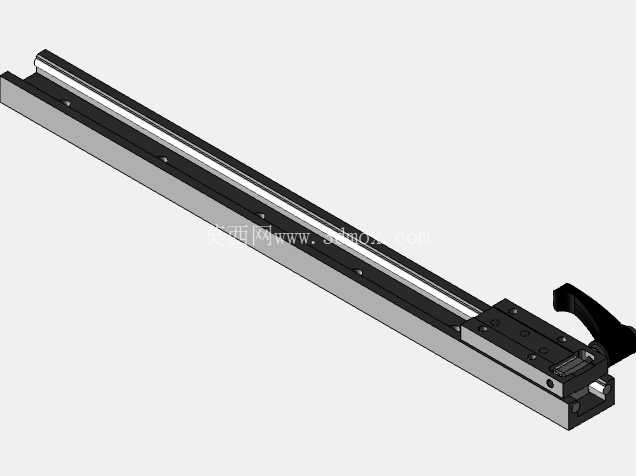

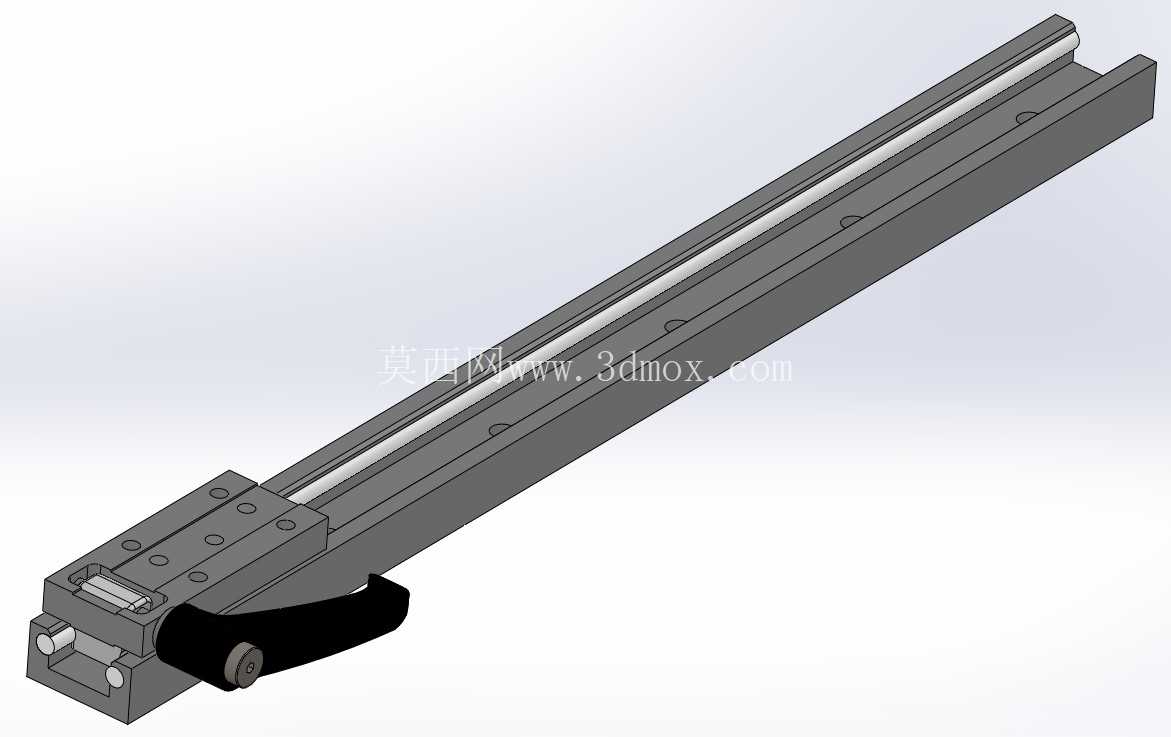

这款SGR10规格的导轨采用矩形截面的滚道设计，相比传统圆形导柱的导向结构，抗倾覆力矩的能力更强，滑块部分集成了扳把式锁紧机构，当滑块移动到目标位置后，扳动侧面的锁紧手柄，就可以通过内部的顶紧结构将滑块与导轨轨身刚性压合，锁紧后不会因为设备振动、外力触碰出现位置滑移，不需要额外打孔装定位销，手动调节工位的操作效率能提升不少。从结构设计的角度看，导轨轨身采用了一体化的安装基面设计，底面是完整的平面，安装时只需要将基面贴合在设备的安装基准面上，按照轨身上预制的安装孔位拧入固定螺丝即可，不需要额外加工避让槽，轨身的侧面做了精度基准边，打表找正的时候可以直接靠百分表打侧基面调整直线度，装配难度比拼接式导轨低很多。

滑块部分的主体采用了和轨身适配的凹槽结构，内部的滚动体排布在两侧滚道内，正常滑动状态下滚动摩擦阻力很小，手动推动就能实现顺滑移动，不会出现卡顿、爬行的问题，锁紧机构的扳把做了下沉式设计，不会超出滑块的整体安装轮廓，不会和周边的管线、其他结构件产生运动干涉。安装边界方面，这款10规格的导轨轨身宽度适配常规的小型安装空间，滑块的安装孔位采用了标准的孔距设计，可以和同规格的常规无锁滑块互换，已经用了普通导轨的设备如果需要增加锁紧功能，不需要重新加工安装板，直接替换滑块就能实现功能升级，改造成本很低。

实际应用场景里，这类带锁导轨除了用在手动调节的工位上，也可以用在需要频繁更换工位的小型工装架上，比如焊接工位的遮光屏支架、装配线的物料盛放台滑移架，调整好位置后直接锁死就能稳定使用，不需要每次调整都重新拧固定螺丝。设计建模的时候，需要注意导轨安装面的平面度要求，如果安装基面的平面度误差超过0.1mm每米，会导致导轨锁紧后出现应力变形，影响后续的滑动顺畅度，滑块上的负载安装面要和导轨基面保持平行，避免偏载导致滚动体局部磨损过快，缩短导轨的使用寿命。另外锁紧机构的扳把转动角度做了限位设计，扳动到锁紧位置后不会过转损坏内部顶紧块，建模时要预留出扳把的转动空间，不能在扳把的活动范围内布置其他结构件，避免出现锁紧操作卡滞的问题。轨身的端部可以根据安装需求搭配限位挡块，防止滑块滑出导轨轨身，挡块的安装孔位可以直接利用轨身端部的预制螺纹孔，不需要额外加工。

从维护角度看，滑块上预留了润滑脂注油口，定期注入润滑脂就能保证滚动体的润滑状态，不需要拆解滑块做维护，日常使用的维护成本很低，锁紧机构的接触面做了淬火处理，频繁锁紧松开也不会出现接触面压痕、打滑的问题，长期使用的锁紧可靠性有保障。在做三维建模装配时，要注意滑块和导轨的配合间隙模拟，正常滑动状态下保留合理的间隙保证运动顺畅，锁紧状态下要模拟出顶紧块和轨身的接触关系，做运动仿真的时候可以准确还原锁紧后的刚性固定状态，方便后续做整机的受力分析，避免实际装配后出现锁紧刚度不足的问题。
