DIN导轨安装式卡扣固定座结构设计

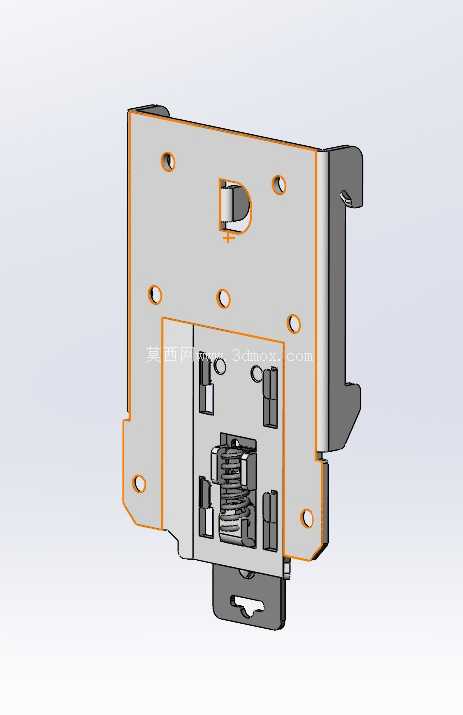

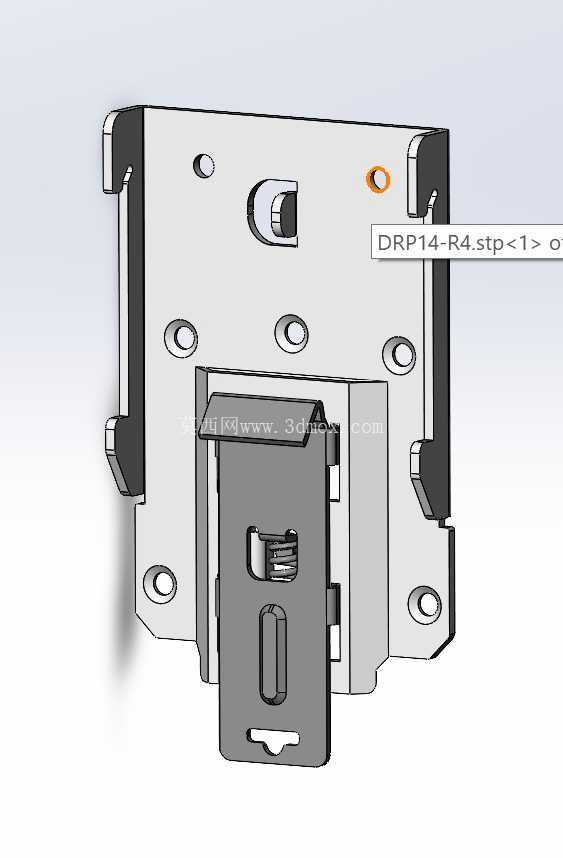

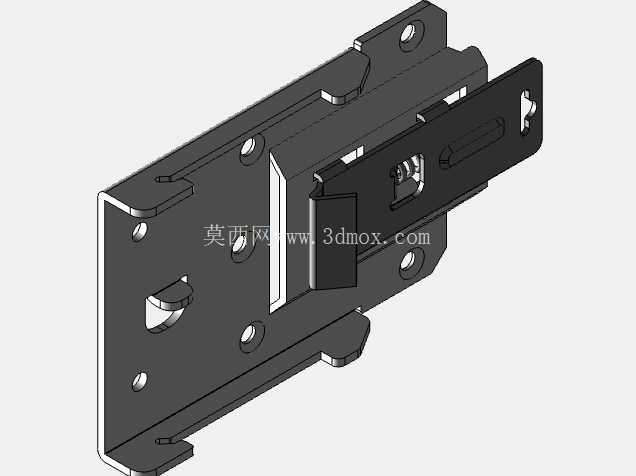

在工业电气柜、自动化控制箱的内部装配场景中，DIN导轨作为标准化的元器件承载基底，其配套的固定连接件直接决定了柜内元件排布的规整度与后期维护的便捷性，这款卡扣式固定座正是针对标准DIN导轨安装场景开发的配套结构件，主要用于将各类非导轨原生安装的小型电气模块、传感组件、转接端子等部件快速锁定在标准导轨上，替代传统螺丝固定的繁琐操作，大幅提升柜内装配的作业效率。从实际使用场景来看，这类固定件广泛应用于低压配电盘、PLC控制箱、工业通讯中继盒、小型设备电控单元的内部布线与元件固定环节，尤其适合需要频繁调整元件位置、后期加装改造的电控场景，无需在安装板上额外打孔，仅依靠卡扣结构即可完成与导轨的可靠锁止，同时预留的元件安装孔位可以适配不同规格的小型功能模块，通用性较强。从结构设计思路来看，这款固定座采用分体式冲压钣金结构，主体承载板采用平直钣金折弯成型，边缘设置多组定位翻边，既可以提升整体结构的抗弯折强度，避免安装后受载出现形变，也能在卡入导轨时起到导向定位作用，让安装过程无需额外对位，顺着导轨边缘推入即可初步卡合。正面的活动卡扣组件采用弹性锁止设计，卡扣中部设置弹性让位槽与导向斜面，推入导轨时斜面受导轨挤压自动让位，完全卡入后弹性结构回弹锁止，卡扣下端的锁止钩刚好勾住DIN导轨的下沿翻边，配合主体板上端的两组定位凸耳，形成上下双向限位，不会因为设备运行的振动、拉扯出现松脱。如果需要拆卸调整位置，只需要用平口螺丝刀撬动卡扣下端的让位缺口，即可解除锁止，沿着导轨滑动调整或者直接取下，操作门槛极低，一线装配人员无需专门培训即可快速上手。从安装边界与尺寸适配来看，这款固定座完全适配行业通用的35mm标准DIN导轨，主体承载板的厚度采用常规电控安装件的通用钣金厚度，既保证足够的结构强度，也不会占用过多柜内安装空间，板面上预留的多个圆形安装孔位按照通用小型电气元件的安装孔距设计，可以适配不同安装孔位的继电器模块、小型端子台、信号转换模块等部件，孔位边缘做了沉台处理，安装螺丝后螺丝头不会突出板面，避免与其他元件产生干涉。主体板两侧的折弯翻边高度经过精准计算，卡入导轨后板面与导轨表面保留微小间隙，不会因为钣金加工的公差导致卡滞，同时也能避免安装螺丝过长顶到导轨表面，影响锁止可靠性。活动卡扣与主体板之间采用嵌入式装配结构，卡扣两侧的定位凸台卡入主体板对应的卡槽内，装配后不会出现窜动，反复拆装的使用寿命可以满足电控设备全生命周期的维护调整需求，不会因为多次拆卸出现卡扣松动、锁止失效的问题。从实际工况适配角度考虑，这款固定座的结构设计充分考虑了工业现场的复杂使用环境，整体没有易积灰的死角，表面平整光滑，即便在多粉尘的车间电控柜内使用，也不会因为粉尘堆积导致卡扣卡滞，锁止结构的弹性行程预留了足够的余量，即便长期使用出现轻微的钣金形变，依然可以保证可靠锁止，不会出现元件脱落的风险。相较于市面上常见的一体式塑料导轨卡扣，这款钣金结构的固定座承载能力更强，可以固定重量更大的电气模块，同时抗老化性能更好，不会因为长期处于高温、低温环境出现材质脆化、锁止力下降的问题，适配更宽的工作温度范围，无论是户外设备的电控箱还是车间内的高温设备控制柜，都可以稳定使用。在建模细节处理上，所有折弯处都做了合理的工艺圆角处理，既符合钣金冲压的加工工艺要求，避免折弯处出现应力集中开裂的问题，也能去除锋利的钣金边缘，避免装配人员操作时被划伤，所有孔位的位置度公差都按照钣金加工的常规精度要求设定，生产时无需高精度加工设备即可实现批量生产，加工成本可控，适合大规模配套使用。
