壁挂式电视安装钣金吊挂支架结构

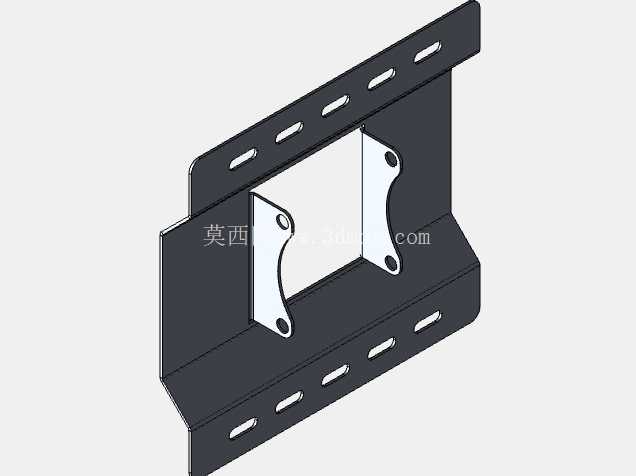

日常家用及商用场景里，显示设备的壁挂安装一直是空间优化的核心需求之一，这款钣金材质的电视吊挂支架，正是针对中小尺寸显示设备的壁挂固定场景开发的结构件，适配平板电视、商用显示屏等设备的墙面挂载需求，能够在节省桌面、地面摆放空间的同时，保证显示设备固定的可靠性与安装后的调节余量。从结构设计逻辑来看，这款支架采用分体组合式的钣金折弯结构，主体承托板通过多次钣金折弯形成L型的主承力基底，竖直方向的贴墙板面预留多组平行排布的长条形安装腰孔，这类腰孔设计并非随意排布，而是充分考虑了墙面安装时的膨胀螺栓定位误差，允许安装人员在固定墙面挂点时进行水平、竖直方向的微调，避免因为墙面打孔偏差导致支架无法对位安装，同时多组腰孔的排布覆盖了不同孔距的显示设备壁挂标准，能够适配主流的VESA壁挂孔距规格，降低不同品牌显示设备的适配门槛。支架中部的对称式连接耳片是核心的承重连接部位，两片带弧形过渡的连接耳片通过冲压成型，每个耳片上预留三个固定孔位，既可以通过螺栓与显示设备背部的壁挂孔直接锁附，也可以搭配转接挂片实现更大范围的孔距适配，耳片与主承托板之间采用折弯一体成型加焊接补强的工艺处理，避免拼接部位出现应力集中导致的承重失效，弧形的轮廓设计一方面是为了避让显示设备背部的凸起接口、散热格栅等结构，防止安装时出现干涉顶触，另一方面也能在保证结构强度的前提下减少钣金材料的用量，降低整体构件的重量。水平方向的承托折边是支架的辅助承重结构，折边同样预留多组长条腰孔，当挂载重量较大的显示设备时，可以在承托折边上加装辅助固定压片，从显示设备底部进行托举限位，分担连接耳片部位的承重负荷，避免长期挂载下连接螺栓出现疲劳松动。从安装边界来看，这款支架的贴墙板面整体尺寸控制在适配32到55英寸显示设备的范围内，竖直方向的安装孔距覆盖100mm到400mm的常用规格，水平方向的孔距覆盖100mm到300mm的范围，安装时距离墙面的突出厚度控制在5cm以内，不会因为支架过厚导致显示设备离墙距离过大影响美观，同时预留的间隙也能保证显示设备背部的空气流通，避免设备散热受阻。设计过程中针对钣金件的折弯半径做了统一规范，所有折弯部位的内R角匹配对应钣金厚度的最小折弯半径，防止折弯过程中出现板材开裂的问题，所有外露的板材边缘都做了压毛边处理，避免安装过程中划伤施工人员或者损坏显示设备的外壳漆面。承重性能方面，结构设计时通过对主承力板的厚度选型、折弯边的高度设置，保证整体支架能够承载不超过50kg的显示设备重量，满足绝大多数家用电视、商用会议显示屏的挂载承重要求，连接部位的孔位都做了沉台处理，螺栓锁附后不会突出板面，保证支架贴墙安装时的平整度，不会因为螺栓突出导致支架贴墙后出现倾斜晃动的问题。在实际安装场景中，这款支架既可以在混凝土实心墙面上搭配膨胀螺栓固定，也可以在轻钢龙骨石膏板墙面搭配专用的石膏板膨胀螺丝进行固定，针对木质墙面则可以直接采用自攻螺丝锁附，多场景的安装适配性让这款支架能够覆盖绝大多数的室内显示设备壁挂需求，结构上没有多余的复杂构件，生产时仅需要通过钣金下料、冲孔、折弯、焊接、表面喷涂几个常规工序即可完成加工，加工难度低，量产一致性容易保证，后期安装时也不需要复杂的专用工具，普通施工人员借助电钻、水平尺、扳手等常用工具即可完成安装作业，安装后可以通过腰孔间隙对显示设备的水平度进行微调，保证显示设备安装后处于水平状态，不会出现长期使用后倾斜下坠的问题。
