SFX规格Mini电脑电源钣金结构设计

这款SFX规格的小型电脑电源钣金结构，主要面向紧凑型ITX机箱、迷你主机、小型工控设备的供电配套场景，相比常规ATX电源体积缩减近40%，能够适配空间极度受限的小型装机需求，在桌面迷你主机、壁挂式工控终端、便携一体式工作站这类对安装体积有严苛要求的设备中，这类小尺寸电源是核心供电配套部件。

从实际使用场景来看，这类Mini电源需要在有限的壳体空间内完成AC-DC转换电路、滤波模块、散热风道的集成，同时还要满足EMI电磁屏蔽、结构强度、安装兼容性的多重要求。设计过程中首先要明确安装边界：SFX电源的标准安装孔位与常规ATX电源的后部孔位保持兼容，可通过转接支架适配标准ATX机箱位，本体的长宽尺寸控制在125mm×100mm区间，高度根据功率等级调整，这款500W功率级别的产品高度控制在63.5mm，完全符合SFX电源的尺寸规范，不会超出小型机箱的安装预留空间。

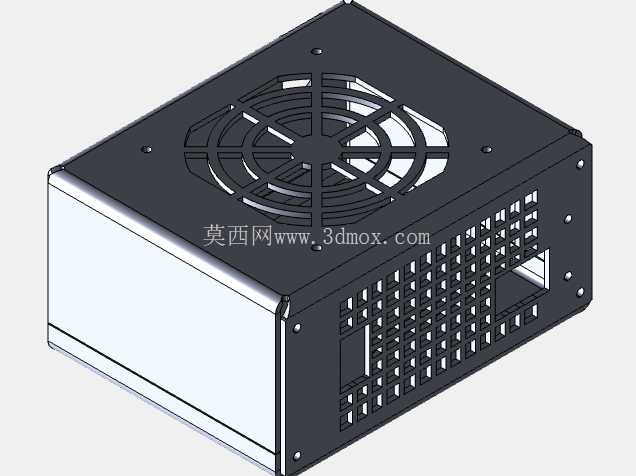

壳体采用分体式钣金折弯结构，分为上盖、侧围、后安装板三个主要冲压钣金件，板材选用0.8mm厚的SECC电解镀锌钢板，兼顾结构刚性与电磁屏蔽性能，折弯边预留0.2mm的装配公差，通过抽芽铆接的方式完成各部件的拼接，不需要额外的焊接工序，既提升装配效率，也避免焊接变形导致的壳体平整度问题。上盖区域预留80mm规格的轴流风扇安装位，风扇格栅采用一体冲压成型的辐条式结构，辐条宽度3mm，格栅开孔率控制在65%以上，在保证进风效率的同时，避免大尺寸异物进入电源内部，格栅边缘做R0.5mm的圆角处理，防止钣金锐边划伤装配人员。

侧围的通风区域采用矩阵式方形冲孔设计，单孔尺寸4mm×4mm，孔间距2mm，冲孔区域覆盖侧围70%的面积，配合顶部风扇形成垂直向下的散热风道，冷风从顶部格栅进入，经过内部PCB板与散热片后，从侧围冲孔与后部出线位排出，能够在有限的壳体空间内形成顺畅的空气流通路径，保证高负载下的散热效率。冲孔的毛刺方向全部朝向壳体内部，装配前做滚边去毛刺处理，避免外部毛刺划伤机箱内部线材或者安装人员。

后部安装板预留标准品字AC电源插座位、电源开关安装位，同时预留出线孔位，安装板的折弯边做15度的外翻边处理，既提升后部的结构强度，也能在电源插入机箱安装位时起到导向作用，避免钣金边缘卡滞机箱安装位。安装孔位采用翻边冲孔工艺，孔位公差控制在±0.1mm，保证与机箱安装位的同轴度，安装时不需要额外扩孔即可顺利拧入固定螺丝。

设计过程中需要重点考虑钣金件的折弯工艺性，所有折弯内角都做R0.3mm的圆角处理，避免折弯处出现应力开裂，折弯边的最小高度控制在8mm以上，符合常规钣金折弯的工艺要求，不需要特殊定制折弯模具就能完成加工，有效控制制造成本。壳体的拼接处预留0.15mm的导电泡棉安装槽，装配时粘贴导电泡棉，填充拼接缝隙，提升整体的电磁屏蔽性能，避免电源工作时的电磁干扰影响机箱内部其他硬件的正常运行。

从装配逻辑来看，整个壳体的装配顺序为先将内部PCB组件、散热片、风扇固定在侧围结构上，再扣合上盖，最后通过后部安装板的四颗固定螺丝完成整体锁紧，所有固定螺丝都采用统一的M3规格，减少装配时的工具切换，提升流水线装配效率。壳体表面采用哑光黑色喷塑处理，喷塑厚度控制在60-80μm，既提升壳体的耐锈蚀能力，也避免金属反光造成的光污染，适配多数机箱的内部配色风格。

在结构强度验证层面，壳体的上盖可承受15kg的静态压力不发生永久变形，能够满足机箱内部堆叠其他配件时的承重需求，侧围的冲孔区域做局部压筋处理，提升冲孔区域的结构刚性，避免搬运或者安装过程中侧围受力变形挤压内部电子元件。所有钣金边缘都做折边处理，没有外露的锐边，装配和维护过程中不会出现割手的问题，符合电气设备的安全设计规范。

这类小型电源的钣金设计，核心是在极小的体积边界内平衡散热、屏蔽、强度、工艺性的多重需求，不能单纯为了压缩体积牺牲结构可靠性，也不能为了提升强度过度增加板材厚度造成整体重量超标，这款设计通过合理的结构布局、工艺选型，在符合SFX尺寸规范的前提下，满足500W功率级别的电源使用需求，能够适配绝大多数迷你机箱、小型工控设备的安装要求。
