汽车产线称重传感器定位夹持工装

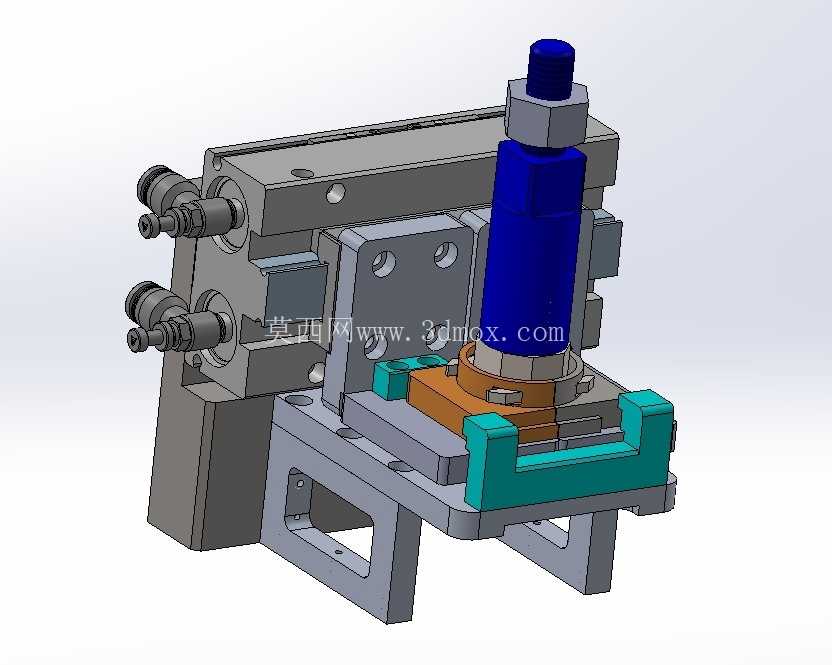

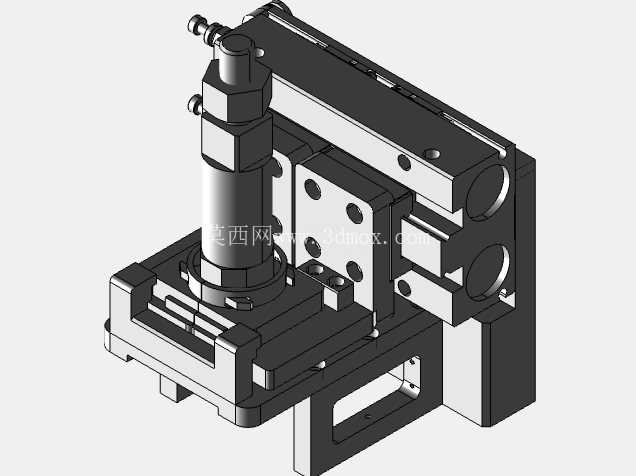

这套夹持机构主要面向汽车冲压零部件生产环节的在线重量检测工位，用于在冲压件完成冲切、成型工序后，流转至检测位时对称重传感器进行可靠固定与位置校准，保障重量检测数据的稳定性，避免因传感器移位、振动干扰导致的检测误判，适配汽车冲压车间多批次、快节拍的生产节奏，可兼容不同规格的板式称重传感器安装需求。从结构设计逻辑来看，整套机构采用分层式布局，底部为带安装腰型孔的支撑基座，基座预留的腰型孔可实现X、Y两个方向的位置微调，安装时可根据产线输送线的实际高度、对接位置调整整体固定位置，降低现场安装的对位难度，基座上方设置两组对称的青绿色定位挡块，挡块内侧做了与传感器底座轮廓匹配的限位台阶，安装传感器时可直接将传感器底座卡入台阶位，无需反复找正，大幅缩短传感器更换的调试时间。机构中部设置两组侧装的气动接头，对应内置的气缸驱动锁紧组件，当传感器放置到位后，气缸驱动侧压块从两个侧向抵紧传感器侧壁，相比传统螺栓锁紧的方式，气动锁紧可配合产线PLC信号实现自动夹紧与松开，适配自动化产线的无人化检测需求，侧压块的接触端面粘贴有聚氨酯缓冲垫，避免刚性夹持对传感器外壳造成压痕损伤，同时可补偿传感器外壳的尺寸公差，保证夹持力均匀分布。机构上部设置竖向的导向调节组件，顶部的六角调节杆可实现上部压头的高度调整，压头下方对应传感器的受力承载面，调整时可根据不同厚度的传感器调整压头的下压行程，保证压头与传感器受力面完全贴合，避免偏载导致的称重数据偏差，竖向导向柱采用铜套滑动配合，长期往复动作无明显卡顿，耐磨性能满足产线三年以上的连续使用需求。从安装边界来看，整套机构的底部安装孔位间距适配行业通用的40系列铝型材输送线横梁安装尺寸，无需额外加工过渡连接板即可直接固定在输送线支架上，机构整体的侧向伸出量控制在120mm以内，不会与输送线上的工件托盘、挡停机构产生运动干涉，气动接头采用标准M5螺纹规格，可直接对接车间现有压缩空气管路，无需额外转换接头。在实际应用场景中，这套夹具可直接集成在冲压产线的末端检测工位，当冲压件完成冲压工序后，由输送线流转至称重位，夹具固定的称重传感器实时采集工件重量数据，系统自动判断工件是否存在缺料、叠片、冲切不完全等质量缺陷，相比传统的人工抽检方式，检测效率可提升四倍以上，检测数据可直接上传至产线MES系统，实现质量数据的可追溯。设计过程中针对冲压车间的振动干扰问题，在基座与安装面之间预留了减震垫安装槽，现场安装时可加装橡胶减震垫，隔绝冲床运行传递的振动，避免传感器出现数值跳变的问题，所有外露的金属零部件均做了发黑防锈处理，适配车间内多切削液、多金属粉尘的使用环境，长期使用无明显锈蚀问题，锁紧机构的气路内置节流阀，可根据实际需求调整夹紧与松开的动作速度，避免动作过快产生冲击影响传感器精度。
