步进驱动器Din导轨快装固定装置

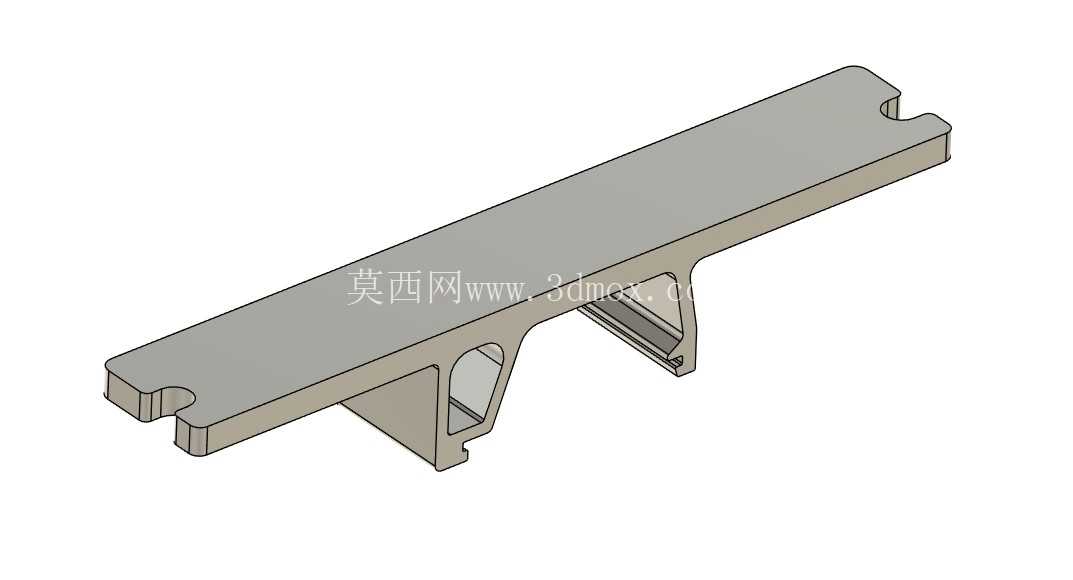

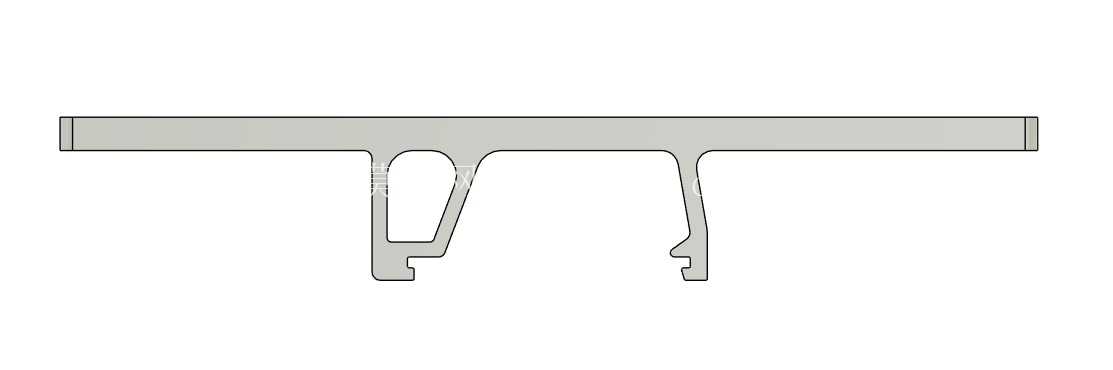

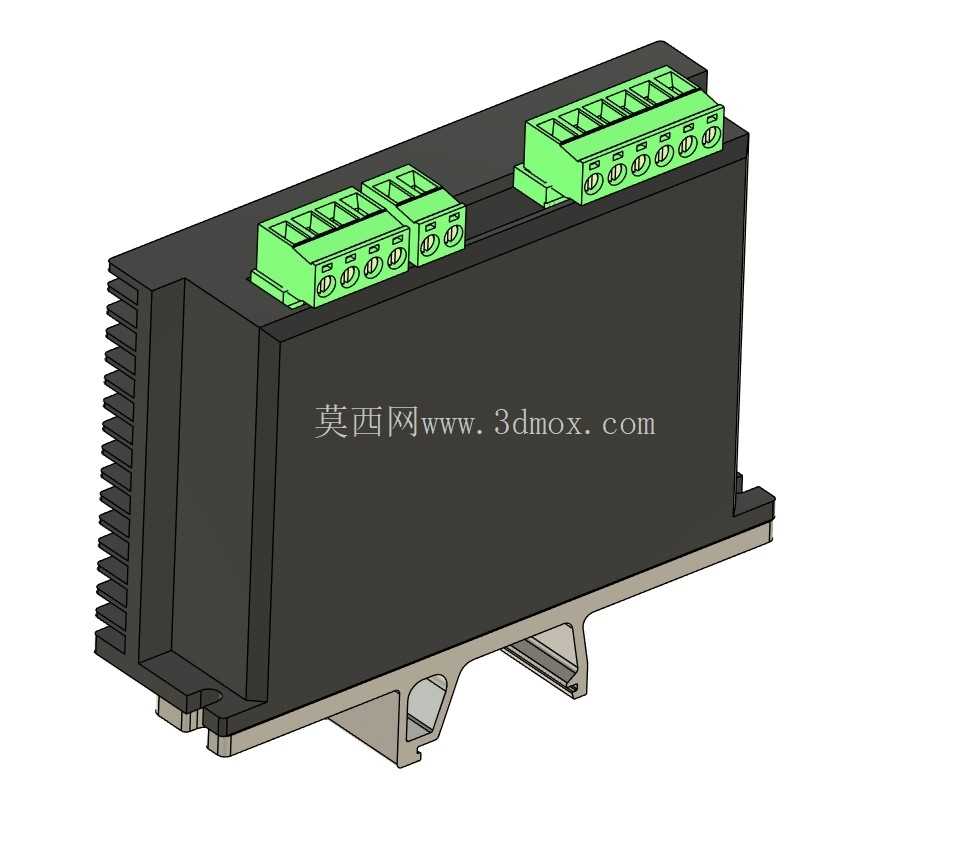

在工业自动化控制柜的内部装配场景中，步进驱动器作为运动控制核心部件，其安装固定的便捷性直接影响整柜的装配效率与后期维护成本，传统的螺丝锁附式安装需要预留螺丝刀操作空间，在排布密集的控制柜内拆装十分不便，这款适配542系列步进驱动器的Din导轨固定装置，正是针对这类痛点开发的安装结构。该固定装置采用无工具快拆设计，拆装过程无需借助螺丝刀等辅助工具，仅需向柔性卡扣部件方向轻推驱动器本体，即可完成解锁拆卸，操作过程不会对驱动器壳体或导轨表面造成刮擦损伤，适配工业现场频繁调整设备排布、快速更换故障部件的运维需求。结构设计上，固定装置与驱动器本体的连接采用2组M4x12规格的螺栓、螺母配合垫圈完成锁附，连接强度足以应对工业现场的振动工况，避免长期运行后驱动器出现松动移位的问题；底部的导轨卡扣结构完全适配标准Din导轨的安装尺寸，卡入导轨后可提供足够的夹持力，同时预留了合理的插拔行程，确保拆装时的操作手感顺畅，不会出现卡滞或过松的情况。从安装边界来看，该固定装置完全贴合542系列步进驱动器的底部轮廓，不会额外增加驱动器的宽度与深度方向尺寸，在控制柜内排布时可沿用原有驱动器的间距设计标准，无需调整柜内安装板的开孔或导轨排布位置，对于存量设备的改造升级十分友好，无需重新设计整柜的安装布局即可替换原有固定结构。外形方面，固定装置的卡扣部位采用了柔性受力结构设计，在反复拆装过程中可通过自身微量形变抵消操作力，避免刚性结构长期受力出现断裂失效，卡扣的受力角度经过反复验证，既保证安装后不会因设备振动出现松脱，又能在拆卸时仅需较小的推力即可完成解锁，平衡了固定可靠性与操作便捷性的需求。在实际应用场景中，这类导轨固定装置广泛用于非标自动化设备的电气控制柜、生产线运动控制单元、小型数控设备的电控系统内，尤其是在需要密集排布多台步进驱动器的场合，快拆结构可大幅缩短设备组装与故障排查的时间，运维人员无需在狭窄的柜内空间操作螺丝刀，仅用单手即可完成驱动器的拆装更换，有效降低了现场运维的操作难度。设计过程中充分考虑了3D打印加工的工艺特性，整体结构无复杂倒扣、无需要支撑的悬空大面，采用常规FDM或光固化3D打印工艺即可直接加工成型，打印完成后仅需简单去除支撑毛刺即可投入使用，适合设备运维现场的快速打样、小批量定制需求，无需开模即可快速获得适配的固定配件。固定装置与驱动器的贴合面做了防滑纹理设计，螺栓锁附后可增大与驱动器壳体的摩擦力，避免长期运行后螺栓出现松动，卡扣与导轨接触的部位做了圆角过渡处理，卡入导轨时不会刮伤导轨的镀锌层，保证导轨的防腐性能不受影响。从受力角度分析，该固定装置的承重分布经过优化，驱动器的重量通过底部的支撑筋均匀传递到导轨卡爪上，避免局部应力集中导致卡扣断裂，在设备运输、运行产生持续振动的工况下，依然可以保持稳定的固定效果，不会出现驱动器偏移、脱落的问题。
