热处理生产线工件入炉双辊推送装置

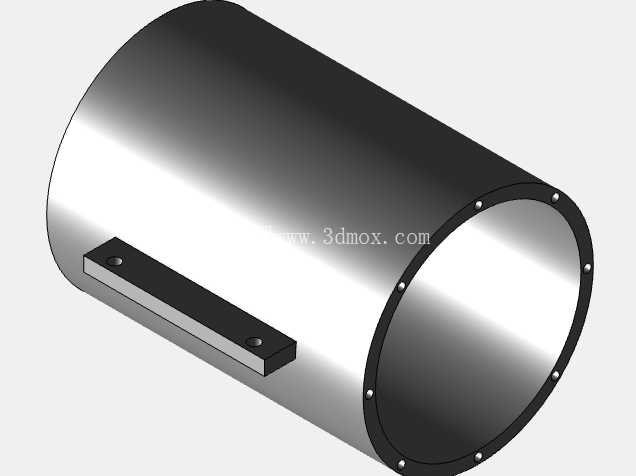

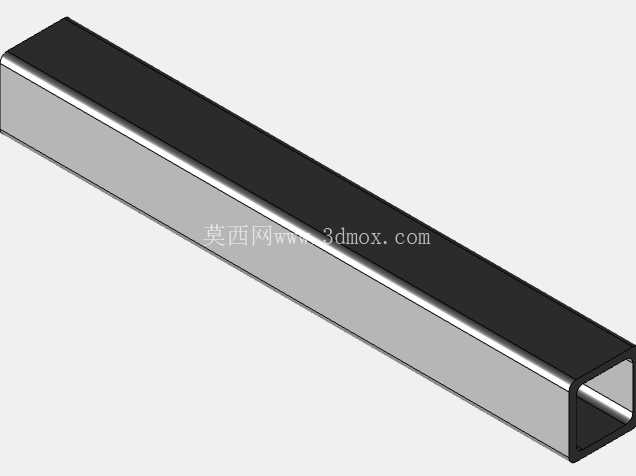

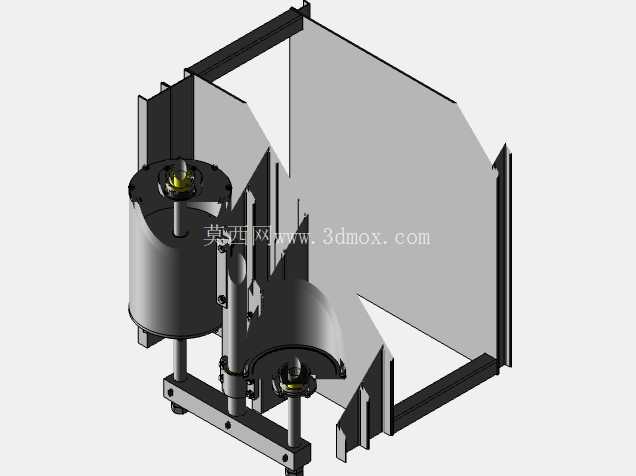

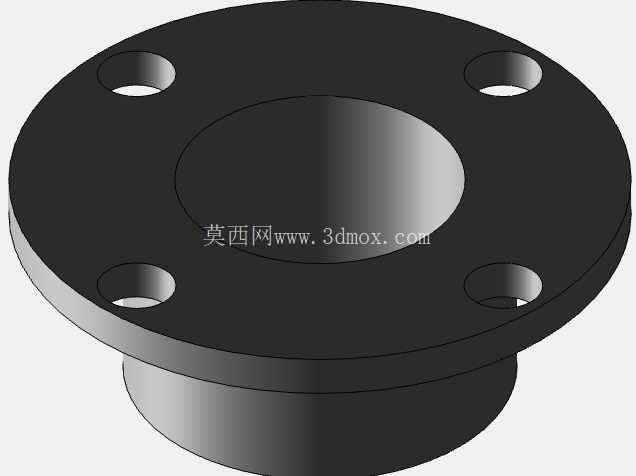

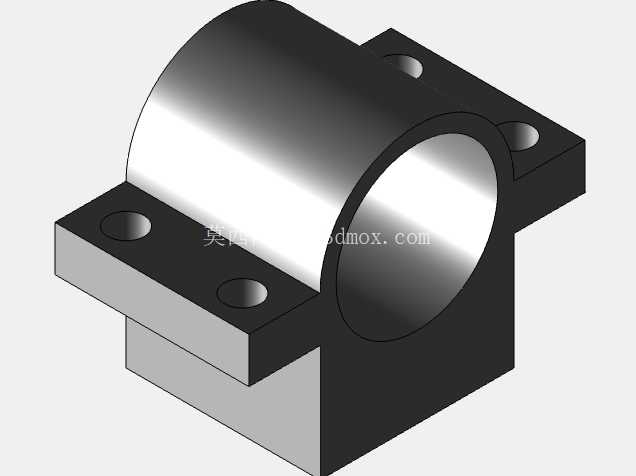

这套推送装置主要布置在连续式热处理炉的进料端工位，承担待加工工件从进料辊道向炉内腔体的精准推送作业，在汽车零部件冲压后的热处理生产线、五金件调质处理线、锻件正火/退火工序段都有广泛适配空间，尤其适配需要平稳送进、避免工件磕碰的轴类、盘类、小型冲压结构件的炉前送料场景。从结构布局来看，整套装置采用框架式方管焊接机架作为承载基础，机架底部预留了与车间地面预埋板连接的安装孔位，安装时需要保证机架上平面与炉体进料口下平面的高度差控制在±1mm范围内，机架纵向长度适配常规箱式炉、连续推杆炉的进料段预留空间，横向宽度可根据待推送工件的最大外形尺寸做模块化调整，双驱动辊的中心距预留了足够的调节余量，可适配直径范围在80mm-350mm之间的圆柱类、带台阶轴类工件的推送作业。驱动部分采用双辊平行布置结构，两根驱动辊分别通过独立的轴承座固定在机架上部的滑动安装板上，滑动安装板与机架之间设置了梯形丝杠调节机构，可根据工件直径调整两辊之间的夹持间隙，保证辊面与工件表面的接触压力处于合理区间，既不会因为压力过大压伤工件表面，也不会因为压力不足出现推送打滑、送进距离不准的问题。辊体内部采用空心结构设计，在保证整体刚性的前提下降低了转动惯量，辊面做了防滑耐磨处理，长时间与高温工件接触也不会出现过快磨损、表面剥落的问题。驱动辊的动力输入端预留了与减速电机连接的法兰接口，现场安装时可根据生产线的节拍需求匹配对应转速的减速电机，推送速度可在0.05m/s-0.3m/s范围内灵活调整，满足不同热处理工艺对工件送进速度的要求。整套装置的设计过程中，重点考虑了炉前高温环境下的长期运行可靠性，所有靠近炉体侧的结构件都采用了耐热钢材质，轴承选用带耐高温密封的深沟球轴承，润滑脂选用高温锂基脂，可适应炉口附近150℃-250℃的辐射温度环境，避免常规结构件在高温下出现变形、轴承抱死的故障。机架下部预留了足够的检修空间，日常维护时可直接从侧面拆装轴承座、调整辊间隙，不需要拆解整体机架，大幅降低了生产线停机维护的时间成本。在安装边界方面，装置进料端需要与上游的上料辊道做无缝对接，对接处的高度差不超过0.5mm，避免工件输送过程中出现卡滞；出料端与炉门的间距控制在50mm-100mm之间，既保证炉门正常升降不受干涉，也能减少炉口的热量散失。双辊的轴线需要与炉体进料方向保持严格垂直，平行度误差控制在0.2mm/m以内，防止工件推送过程中出现走偏、刮蹭炉体内壁的问题。从实际使用场景来看，这套推送装置替代了传统的人工推料、气缸单杆推料结构，推送过程更平稳，送进距离精度可控制在±2mm以内，不会出现气缸推料常见的冲击大、工件定位不准的问题，对于需要按固定节拍连续送料的热处理生产线，能有效提升整线的运行稳定性，降低操作人员的劳动强度，同时避免操作人员长期靠近高温炉口作业的安全风险。结构设计上没有采用复杂的传动结构，所有零部件都选用行业通用的标准件，备件采购成本低，现场改造适配性强，既可以用于新建热处理生产线的配套，也可以对老旧生产线的原有推料机构做替换升级，不需要对原有炉体结构做大规模改动，只需要根据现场安装空间调整机架的固定孔位即可完成装配。
