机用台虎钳夹紧组件结构设计

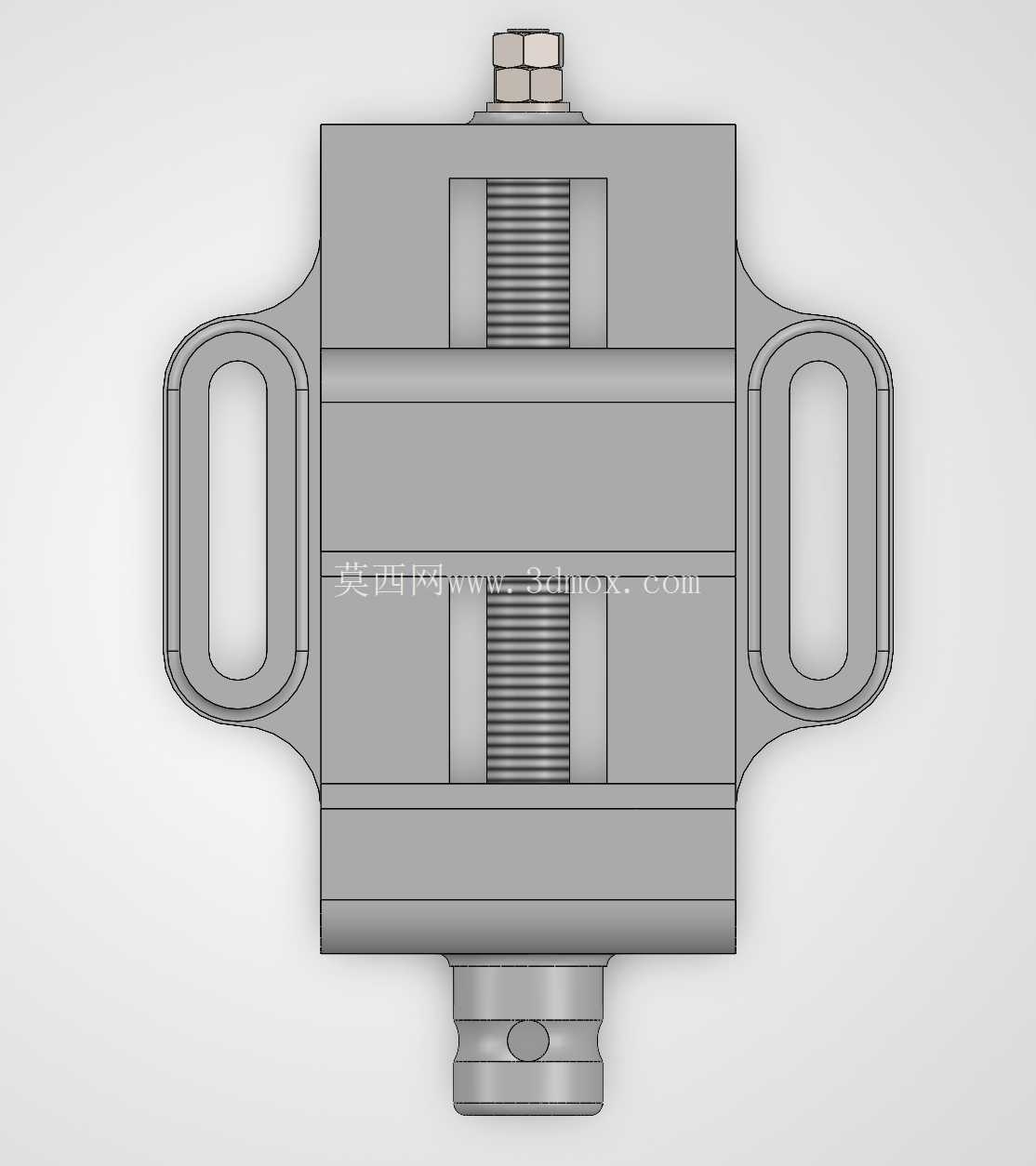

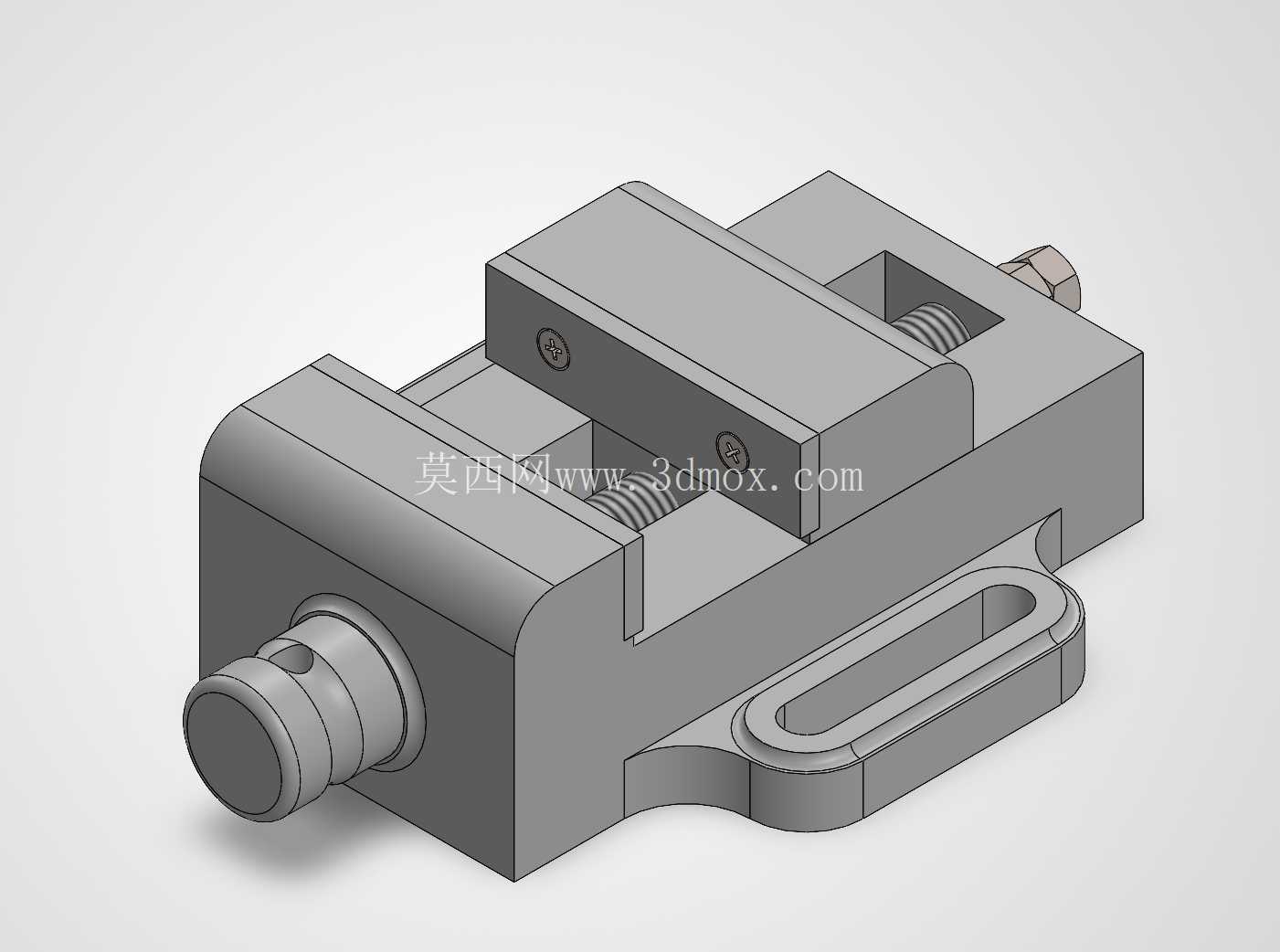

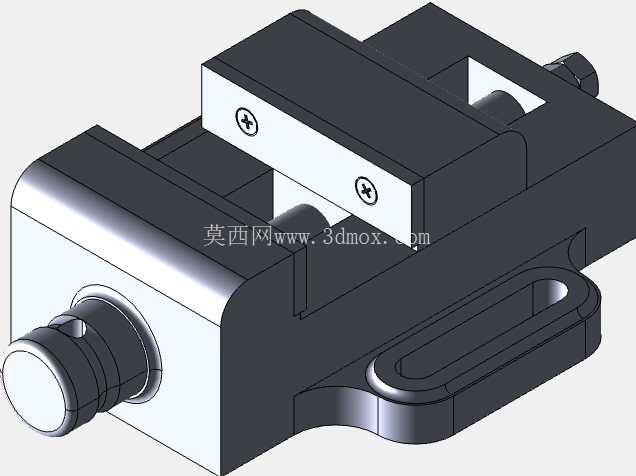

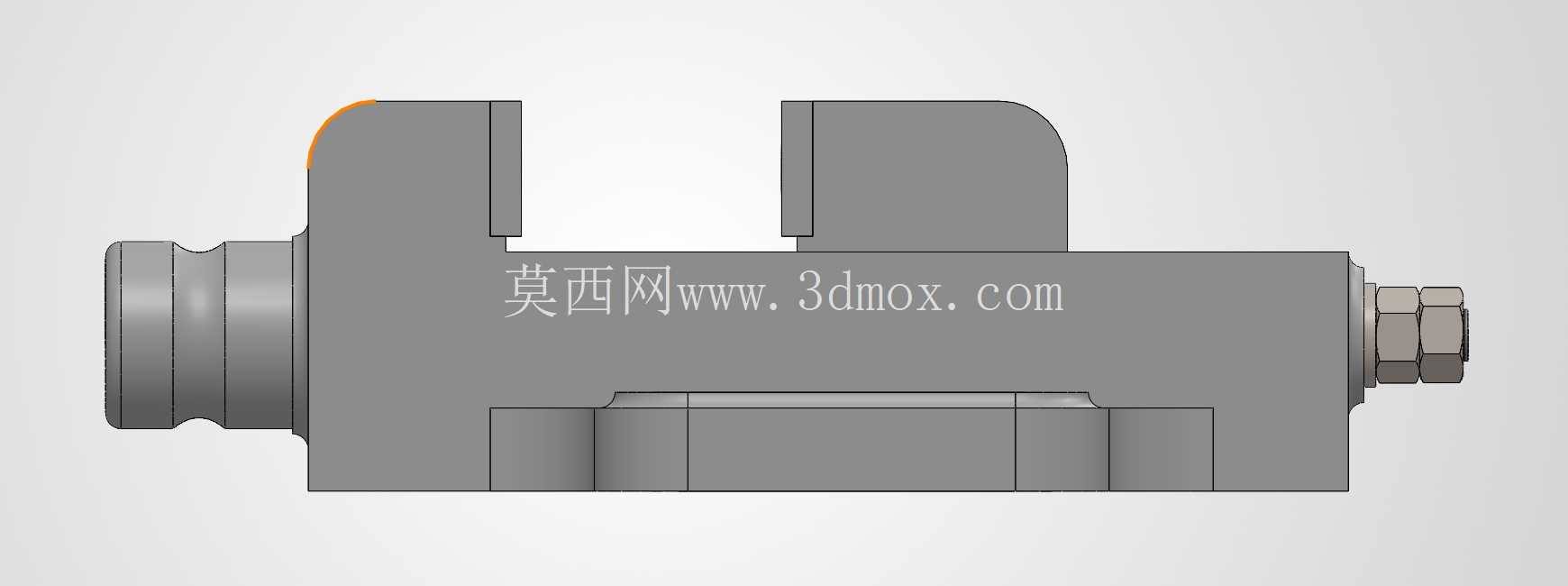

这款机用台虎钳组件是机床加工工位上最常用的工件定位夹紧单元，日常适配铣床、钻床、磨床等常规机加工设备的工作台安装需求，也可在钳工划线、工件修整、小型零件装配工位作为固定工装使用。从结构组成来看，整套组件包含固定钳身底座、活动钳身、丝杠传动副、固定钳口、活动钳口、安装锁紧结构几个核心部分，固定钳身底座的底部设置了与机床工作台T型槽匹配的安装凸缘与锁紧槽，安装时可通过T型螺栓直接固定在工作台台面，安装孔位的间距适配多数中小型机床的工作台槽距，无需额外制作过渡转接板即可完成装夹固定。

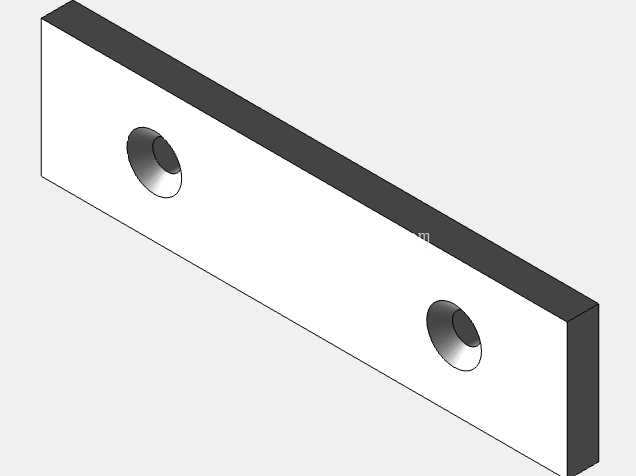

设计过程中优先考虑了夹紧力的传递路径合理性，丝杠采用梯形螺纹传动，具备自锁特性，当转动丝杠驱动活动钳身向固定钳口靠拢夹紧工件后，不会因为加工过程中的切削振动出现钳口松退的情况，丝杠的端部设置了转动操作端，可配套标准加力杆使用，针对不同材质的工件可通过控制操作力矩调整夹紧力大小，避免薄壁工件装夹变形。钳口部分采用了可拆卸式结构设计，钳口工作面上加工有交叉防滑齿纹，能够增大与工件接触面的摩擦力，防止切削过程中工件出现位移，当钳口齿纹磨损后可直接拆下更换，无需更换整个钳身组件，降低后期维护成本。

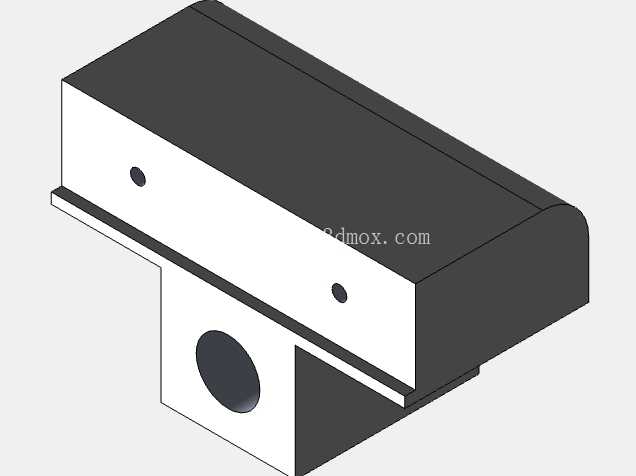

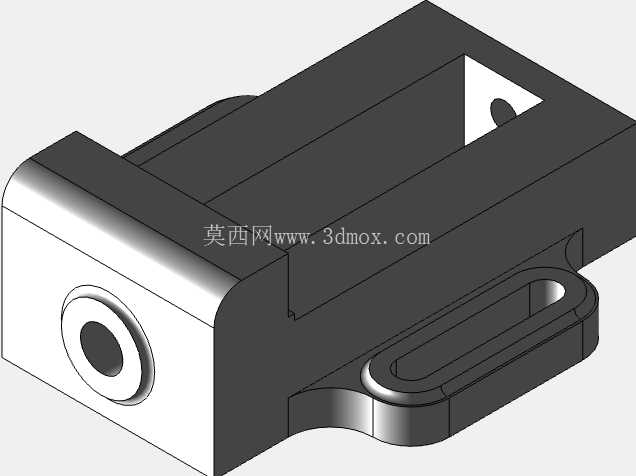

活动钳身与固定钳身之间采用了导轨面配合结构，配合面经过精度设计，保证活动钳身移动过程中的直线度，避免钳口闭合时出现上下错位、左右偏摆的问题，保证装夹后工件的定位基准与机床主轴的相对位置精度。固定钳身的整体结构采用了箱型加强筋设计，在承受较大夹紧力与切削冲击力时不会出现本体变形，底座的安装面平面度经过公差约束，安装后能够保证钳身与工作台面的贴合度，避免装夹后出现倾斜。

从实际应用场景来看，这款台虎钳组件可夹持规则形状的方形、圆形工件，也可通过更换特殊钳口适配异形工件的装夹需求，在单件小批量加工场景中，无需制作专用夹具即可快速完成工件装夹，大幅缩短加工准备时间。设计时对各运动部件的间隙做了合理预留，长期使用出现磨损后，可通过调整导轨镶条来恢复配合精度，延长整体使用寿命。整套组件的所有配合零件均做了装配干涉检查，活动钳身全行程移动过程中不会出现卡滞、干涉问题，丝杠的转动阻尼均匀，操作手感顺畅。钳身的外形尺寸经过优化，在保证足够装夹行程与开口量的前提下，尽可能压缩了整体占用空间，不会过多占用工作台的有效作业面积，同时预留了足够的排屑空间，加工产生的切屑不会堆积在传动配合面内，日常清理维护十分便捷。
