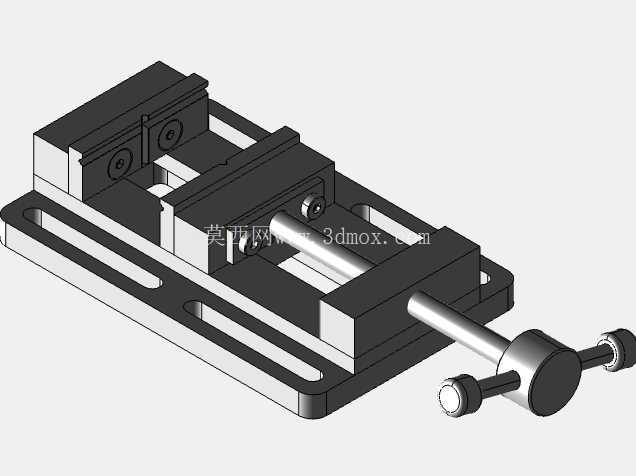

机加工用精密台虎钳夹持工装结构设计

在常规机械加工、钳工装配、小型工件修配场景中，台虎钳是工位上不可或缺的基础夹持部件，这款台虎钳的结构设计完全围绕实际工位的使用需求展开，没有冗余的装饰性结构，所有几何特征都服务于夹持稳定性、操作便捷性与安装适配性。从实际应用场景来看，这类台虎钳可适配台式钻床、小型铣床的工位夹持，也可单独安装在钳工工作台面上，完成工件划线、锉修、小型零件装配、攻丝套丝等常规作业，相比重型机用平口钳，它的结构更紧凑，操作行程更灵活，既可以夹持规则的方形、矩形金属坯料，也可通过更换钳口护片适配薄壁件、非金属件的夹持作业，避免夹持力过大造成工件表面压伤变形。

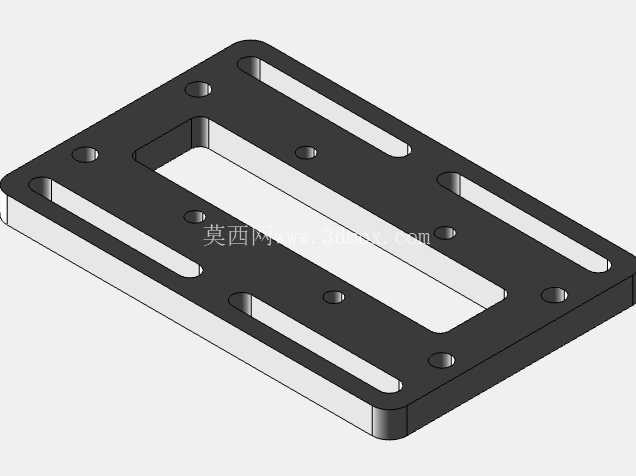

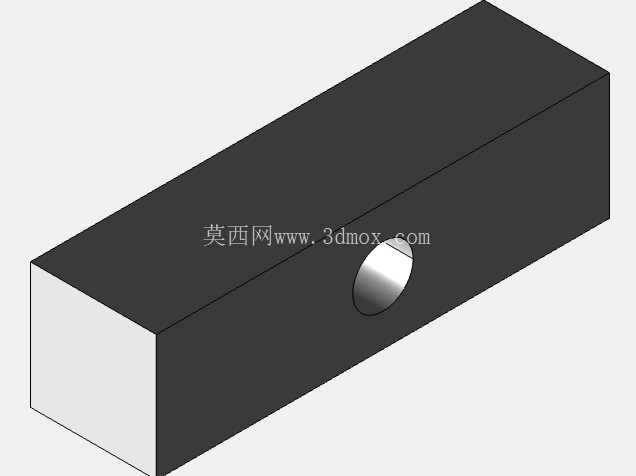

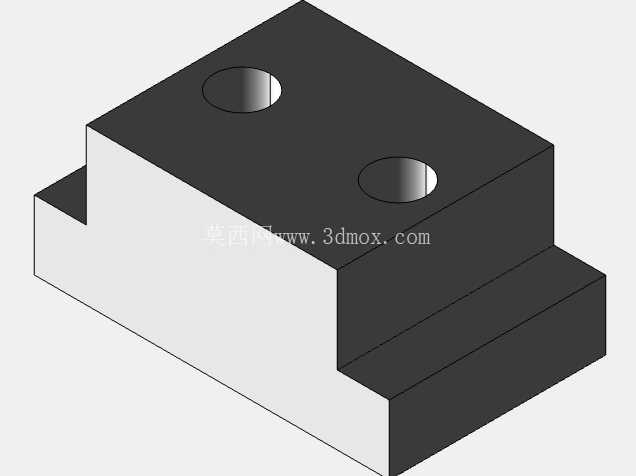

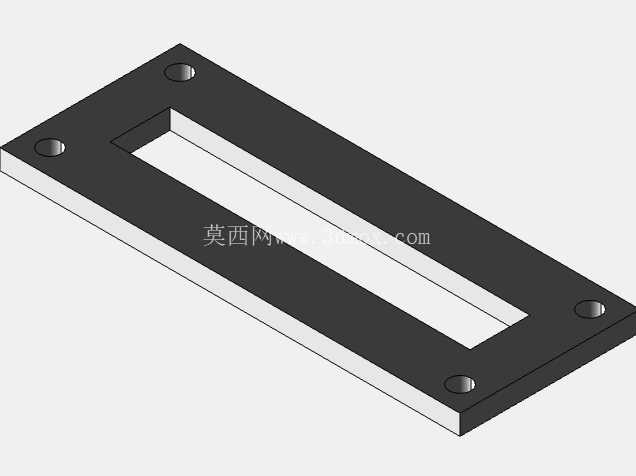

从功能特性来看，这款台虎钳采用丝杠传动的进给结构，传动副的配合间隙经过合理预留，既保证摇动手柄时的进给顺畅度，也避免间隙过大造成夹持时的工件窜动；固定钳身与活动钳身的配合采用双导轨导向结构，导向面的长度覆盖整个钳身行程范围，活动钳身进给过程中不会出现偏摆，夹持工件时两钳口的平行度可保持在合理公差范围内，不会出现工件夹偏、夹斜的问题。钳身底座设计有长条形安装槽，可通过T型螺栓直接固定在标准工作台的T型槽上，也可通过压板组件固定在无T型槽的木质或钢板工作台面上，安装槽的间距适配市面上多数常规钳工台、小型机床工作台的安装孔位，不需要额外加工转接板即可完成固定。

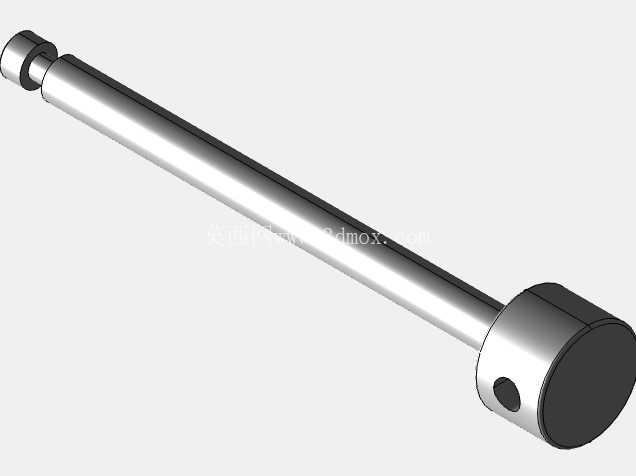

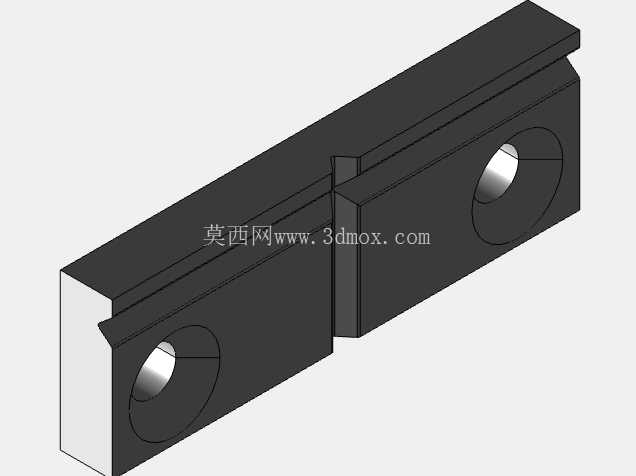

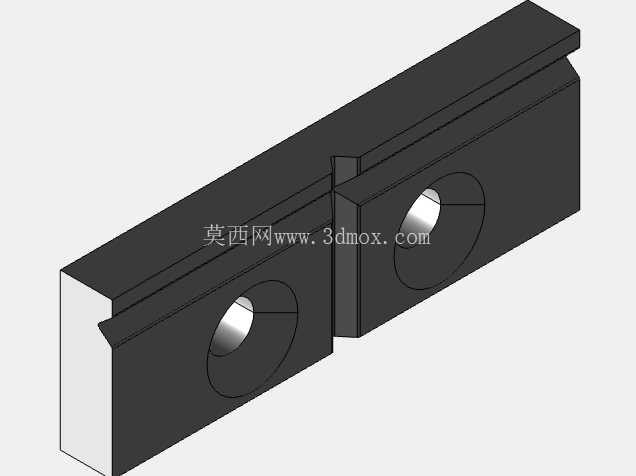

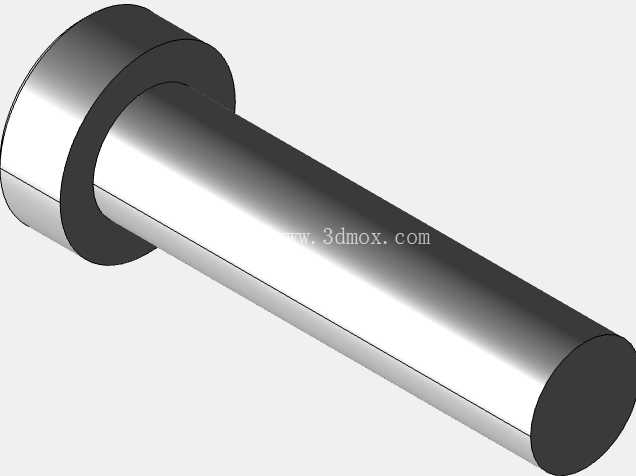

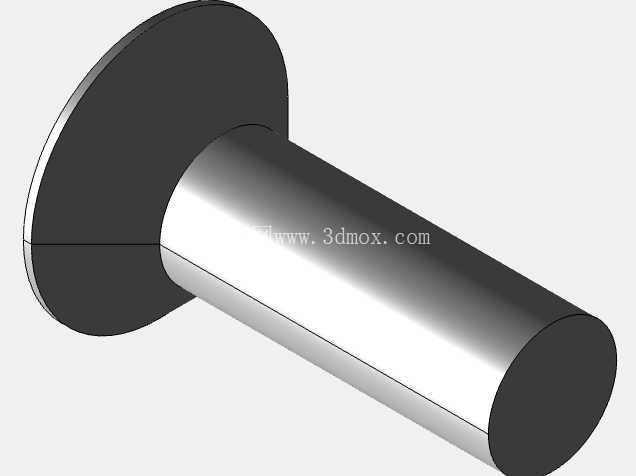

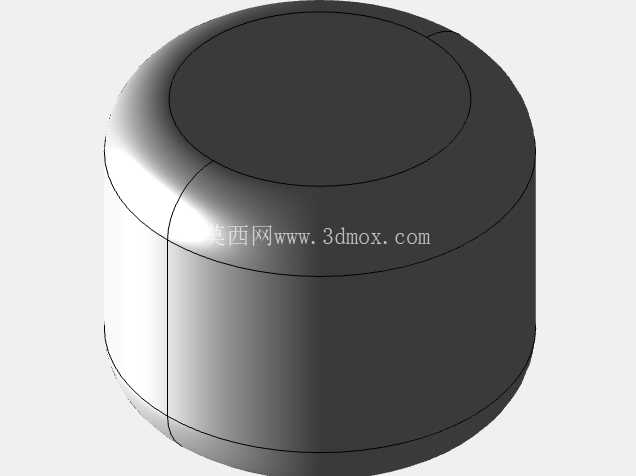

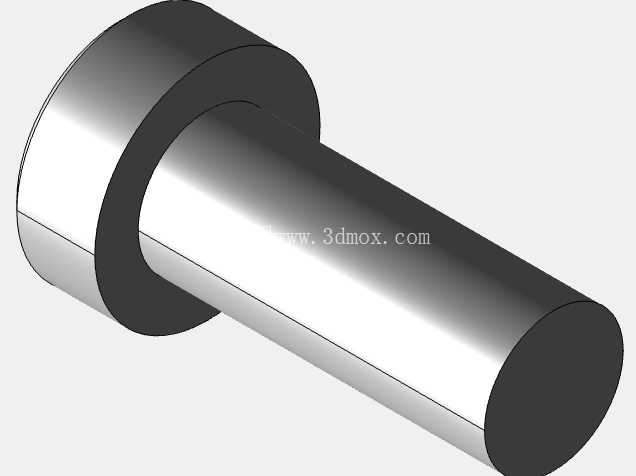

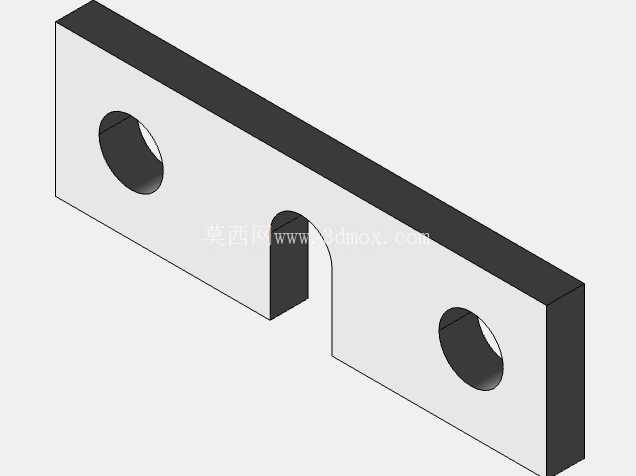

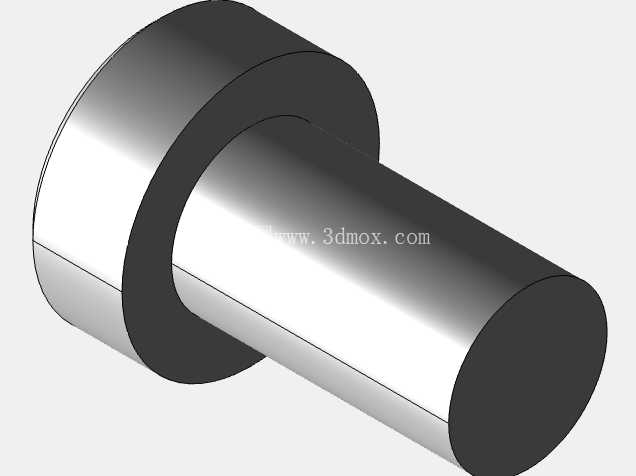

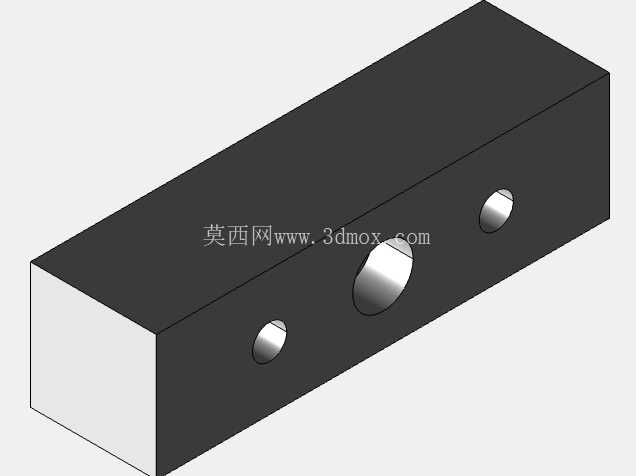

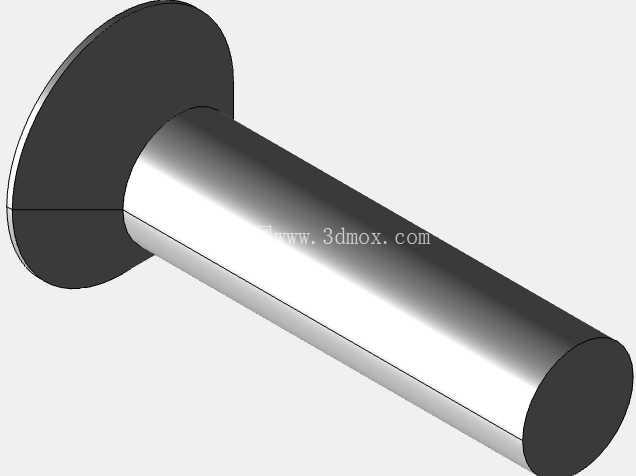

设计思路上，这款台虎钳优先考虑了工位操作的人机工程特性，丝杠末端的手柄采用可拆卸式摇把结构，摇把的转动半径经过合理匹配，当需要大夹紧力时，操作人员可通过转动摇把施加足够的扭矩，带动丝杠进给完成工件锁紧，不需要额外加接延长杆；当需要快速调整钳口开度时，可直接拉动活动钳身完成粗调，再通过丝杠微调夹紧，减少空行程的转动时间，提升工位作业效率。钳口部分采用可更换式设计，钳口板通过内六角螺钉固定在钳身上，当钳口的防滑齿出现磨损、夹持精度下降时，不需要更换整个钳身，仅需拆下螺钉更换新的钳口板即可恢复夹持性能，降低长期使用的维护成本。钳身主体采用箱型结构设计，在保证整体刚性的前提下尽可能减少冗余材料，整体重量控制在单人可搬运的范围内，方便根据作业需求调整安装位置，不会因为自重过大造成工位调整困难。

从安装边界与外形尺寸来看，这款台虎钳的钳口宽度适配常规小型工件的夹持需求，最大开口行程可覆盖多数日常加工的坯料尺寸，钳身整体高度控制在合理范围内，安装在工作台面上后，钳口的高度与操作人员坐姿操作的肘部高度适配，长时间进行锉修、装配作业时不会出现手臂过度抬高或弯腰的问题，降低操作疲劳度。底座的安装槽沿钳身长度方向对称布置，固定后钳身的受力中心与安装固定点的中心重合，承受大夹持力或钻削、铣削的侧向力时，不会出现底座翘曲、固定螺栓受力不均的问题。丝杠的伸出端在最大开口状态下不会超出底座的后端边界，安装时不需要在工作台后端预留额外的避让空间，可紧贴工作台边缘安装，充分利用工作台的台面空间。

在细节结构处理上，活动钳身与导轨的配合面设计有防尘结构，可减少加工过程中产生的金属切屑、粉尘进入导轨配合间隙，避免长期使用后出现进给卡滞、磨损加剧的问题；丝杠的传动螺纹采用梯形螺纹设计，相比普通三角螺纹具备更好的自锁性能，夹持工件后不会因为加工过程中的振动出现丝杠回转、夹持力下降的问题，保证加工过程中的工件固定可靠性。钳身的所有棱角都做了倒角处理，避免安装、操作过程中尖锐棱角划伤操作人员，也减少工件磕碰棱角造成的钳身损伤。整体结构没有复杂的异形曲面，所有零部件都可通过常规的铣削、车削、钻削工艺完成加工，制造成本可控，也方便后期的零部件更换与维修，完全适配小型加工车间、维修工位、教学实训场景的使用需求。
