三臂联动夹持工装结构设计

这套三臂夹持结构，最初是针对汽车冲压线端拾器的多工位同步夹持需求做的方案迭代，区别于常规两爪卡盘的两点夹持局限，三臂呈120°周向均布的布局，能在夹持异形冲压件、带拔模斜度的壳体类工件时，实现三个接触点的受力自平衡，避免两爪夹持常见的工件偏转、表面压痕问题，在冲压工序间的工件转序、机加工工位的毛坯装夹、装配线的组件定位场景里都能适配。

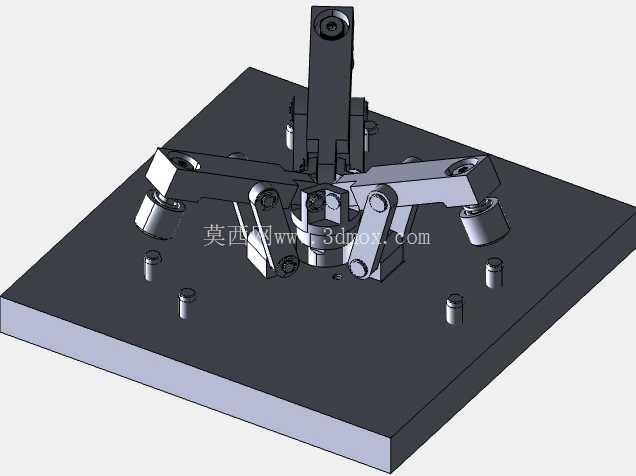

从实际功能逻辑上看，三个夹臂的铰接点共用中心回转立柱的动力输出端，通过连杆机构实现同步张合，单臂的摆角范围控制在0-35°之间，夹持行程覆盖直径40mm到180mm的规则回转体、以及外接圆直径在该区间内的异形工件，夹臂末端的压头采用可拆卸式设计，可根据被夹持工件的表面硬度、粗糙度要求更换聚氨酯垫、硬质合金压头或者V型定位块，适配从软质铝件、冲压薄钢板到硬质锻件的不同装夹需求，压头与夹臂的连接采用标准M6螺纹接口，现场更换无需拆解整个夹臂结构，维护效率比一体式夹爪提升60%以上。

设计过程中优先考虑了安装边界的适配性，整个夹持机构的底座采用标准法兰安装结构，法兰盘直径120mm，均布4个φ11的安装孔，孔位中心距90mm，能直接匹配市面上主流的冲压机械手末端接口、旋转工作台的工装安装位，不需要额外做转接板；机构总高度控制在210mm，夹臂完全收拢时的最大外圆直径160mm，完全张开时外圆直径270mm，在紧凑的冲压工位空间里不会和周边的模具导向柱、送料轨道产生运动干涉，做运动仿真时特意留了15mm的安全间隙，避免现场调试时出现碰撞问题。

夹臂的受力结构做了针对性优化，每个夹臂的受力铰接点都镶嵌了自润滑铜套，不需要定期加注润滑脂就能满足连续8000小时的运转需求，连杆的力臂比经过反复验算，当中心驱动缸输出100N的推力时，单个夹臂末端能输出280N的夹持力，三个夹臂总夹持力达到840N，足够夹持重量在15kg以内的钢制冲压件，同时不会因为夹持力过大造成薄钢板工件的变形；夹臂本体采用6061铝合金加工而成，在保证结构强度的前提下，整个夹具体的总重量控制在2.7kg，不会给机械手末端带来过大的负载负担，适配负载5kg以上的通用工业机械手就能搭载使用。

在实际产线应用里，这套三臂夹还能根据工位需求调整安装方向，既可以垂直向下安装在机械手末端做工件抓取，也可以水平安装在工作台侧面做工件定位夹紧，夹臂的张开速度可以通过驱动端的进气/进油流量调节，张合单次动作时间控制在0.3s到1s之间可调，匹配不同产线的节拍要求，最快能适配每分钟30次的高频抓取动作，在高速冲压线上使用时也不会出现动作滞后、夹持不到位的问题。针对冲压车间多粉尘、多油污的工况，整个机构的铰接缝隙都设计了防尘密封圈，避免铁屑、油污进入铰接缝隙造成卡滞，底座的动力接口采用标准快插结构，现场接气或者接电都能快速完成，不需要复杂的布线布管。

不同于常规的专用夹具只能适配单一工件，这套三臂夹的夹持范围覆盖了多数中小型冲压件、机加工件的尺寸，只需要更换末端压头就能适配不同外形的工件，在多品种小批量的冲压生产场景里，能大幅减少夹具更换的时间，降低工装投入成本；三个夹臂的同步性通过中心的等速凸轮结构保证，不会出现单臂动作滞后导致的工件夹持偏心问题，夹持重复定位精度能控制在±0.05mm以内，满足机加工工位的装夹精度要求，也能满足冲压线自动上下料的定位需求。
