汽车冲压模具用棘轮传动组件结构设计

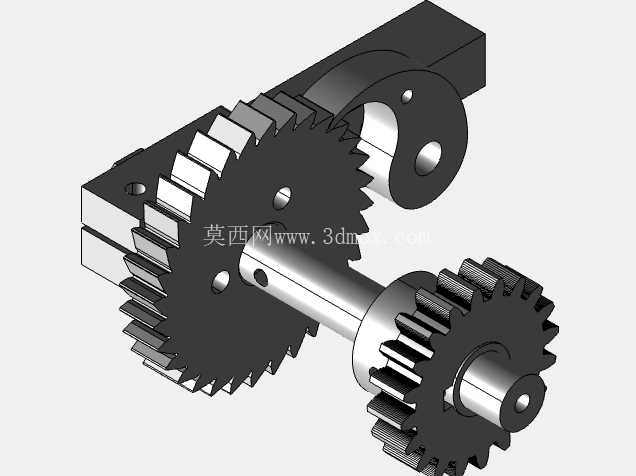

这套棘轮传动组件主要适配汽车冲压生产线的级进模工位送料环节，在多工位连续冲压作业中承担间歇式步距送进的核心传动功能，区别于常规连续传动的齿轮组，其核心作用是将连续回转输入转化为符合冲压节拍的单向间歇转动输出，匹配冲压滑块上下往复的作业周期，避免送料动作与冲压下行过程出现运动干涉。从结构组成来看，组件包含大模数棘轮、同轴传动小齿轮、支撑转轴、偏心拨块以及安装基座几个核心部分，其中大棘轮的齿形采用不对称梯形齿设计，齿面工作侧做了15度的压力角优化，非工作侧采用大倾角滑面，能保证棘爪在回程阶段顺利滑过齿顶不会出现卡滞，同时齿根位置做了R0.8的圆角过渡，减少长期交变载荷下的应力集中问题，适配冲压车间高频次作业的疲劳强度要求。设计阶段首先要匹配的是冲压工位的送料步距精度，这套组件的棘轮齿数经过核算，单齿转动对应的送料位移刚好覆盖汽车覆盖件小冲压件的标准步距，不需要额外增加变速轮组就能直接匹配常用的60-80次/分钟的冲压节拍，支撑转轴采用阶梯轴结构，两端轴颈的同轴度公差控制在0.02mm以内，装配时两端采用滑动轴承支撑，轴肩位置预留了0.1mm的轴向窜动间隙，避免热胀冷缩导致的轴系卡滞。安装边界方面，整个组件的基座采用方块式安装结构，底面设置两个定位销孔与四个螺栓过孔，能直接固定在冲压模具的下模座对应安装位，不需要额外设计转接支架，组件整体的外轮廓尺寸控制在220mm×120mm×100mm范围内，不会与模具的导柱、导套以及退料板的运动路径产生干涉，偏心拨块的偏心距经过反复校核，其摆动行程刚好能驱动棘爪完成单齿拨送动作，拨块与输入轴的连接采用平键周向固定，端面用紧定螺钉锁紧，方便后期维护时调整初始相位。实际应用场景中，这套传动组件不需要额外配置独立的驱动源，直接从冲压设备的曲轴输出端取力，通过连杆机构带动偏心拨块往复摆动，就能驱动棘轮完成单向间歇送料，相比独立伺服送料机构，结构更紧凑，适配中小型汽车冲压件的大批量连续生产，在冲制汽车座椅支架、车门加强筋等小型冲压件的级进模上应用时，送料步距精度能控制在±0.05mm以内，完全满足汽车冲压件的尺寸公差要求。齿轮部分的啮合侧隙调整在设计时也做了充分考虑，小齿轮与大棘轮的中心距预留了0.03-0.05mm的调整间隙，装配时可以通过调整转轴两端的轴承座垫片厚度来控制啮合侧隙，避免侧隙过大导致的传动回差，也能防止侧隙过小导致的轮齿磨损加剧，所有轮齿的齿面都做了表面淬火处理，硬度达到HRC45-50，能承受冲压送料过程中瞬时的冲击载荷，支撑转轴的表面做了渗碳处理，提高轴颈位置的耐磨性能，延长组件的整体使用寿命。在结构细节上，棘爪的安装销轴位置设置了扭簧复位结构，能保证棘爪始终贴合棘轮齿面，不会因为设备振动出现棘爪脱开导致的送料失误，基座的侧面设置了润滑油注油孔，能定期向齿轮啮合位置和轴承位置加注润滑脂，减少日常维护的拆解工作量，整个组件的所有零件都采用冲压模具常用的标准钢材加工，备件替换方便，不需要定制特殊材质的非标零件，能降低模具的后期维护成本。
