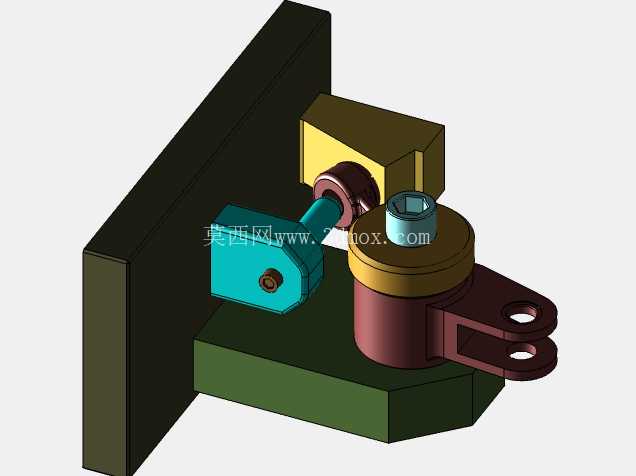

Op30摇杆发动机摇臂冲压工装结构

这套结构对应汽车发动机零部件冲压工序的工位工装，主要应用在发动机摇臂类零件的冲压加工产线中，承担工序间的工件定位、夹持与动作传递功能，是冲压工位上保障零件加工精度的核心执行组件。从实际产线布局来看，这类工装通常安装在压力机的工作台面，配合冲头的往复动作完成工件的定位夹紧与工序进给，适配Op30工序段的摇臂零件加工需求，覆盖摇臂零件上安装孔位冲制、型面校形、边角修边等多道工序的装夹需求，避免工件在冲压受力时出现位移、翘曲，保障批量加工时的尺寸一致性。

结构设计上，整套组件采用模块化的布局思路，底部的安装基座作为整个工装的承载基础，预留了与压力机工作台连接的安装孔位，安装边界可适配常规中小型开式压力机的工作台面尺寸，基座上方的定位座直接与工件的基准面贴合，采用型面匹配的定位方式，限制工件的六个自由度，确保每次上料后工件的位置偏差控制在0.02mm以内，满足冲压工序的定位精度要求。侧边的传动摇臂组件是整套工装的动作执行部分，通过铰接结构与驱动部件连接，在压力机滑块下行的过程中，摇臂随动完成夹紧动作，将工件牢牢压在定位座上，冲头完成加工后滑块上行，摇臂自动松开工件，方便操作人员取件与上料，整个动作流程与压力机的滑块行程完全匹配，不需要额外配置独立的动力源，依靠机械联动即可完成装夹动作，大幅降低了工装的制造成本与后期维护难度。

从功能特性来看，这套工装的定位组件采用了耐磨合金材质的衬套，在长期反复的冲压受力环境下，可减少定位面的磨损量，延长工装的使用寿命，夹紧部位的接触块采用了与工件型面完全贴合的仿形设计，夹紧力均匀分布在工件的非加工面上，避免夹紧力集中导致工件出现变形，尤其是摇臂类薄壁零件的加工过程中，均匀的夹紧力可有效减少零件的回弹变形，保障加工后零件的形位公差符合设计要求。传动部分的铰接点配置了自润滑轴承，在高频次的往复动作下不需要频繁加注润滑油，可适配产线连续批量生产的作业节奏，减少工装维护的停机时间。

安装边界方面，整套工装的整体外轮廓尺寸适配常规40吨到63吨开式压力机的工作台安装空间，基座上的安装槽采用通用的T型槽间距设计，不需要对压力机工作台进行额外改造即可直接安装固定，工装的进料方向与产线的物料流向匹配，操作人员可从正面完成上下料操作，动作路径短，符合人机工程学的设计要求，可有效降低操作人员的劳动强度，提升单工序的作业效率。在实际应用场景中，这类工装除了应用在发动机摇臂零件的冲压工序外，也可通过更换定位块与夹紧块的方式，适配同类型小型冲压零件的加工需求，具备一定的通用适配能力，在多品种小批量的冲压零件生产场景中，可通过快速更换工装的工作组件，缩短产线换型的时间，提升设备的利用率。

设计过程中，整套结构的受力路径经过了反复优化，冲压过程中的冲压力直接通过定位座传递到下方的安装基座，再传递到压力机工作台面，传动摇臂组件仅承担夹紧力的传递，不承受冲压的主切削力，避免传动部件在长期受力下出现变形或铰接点磨损过快的问题，各部件的连接位置都配置了防松结构，在高频次的振动环境下不会出现连接螺栓松动的问题，保障工装长期运行的稳定性。同时，整套结构的零部件都采用了标准化的设计思路，铰接销、衬套、紧固件等都选用通用标准件，后期维护时可直接采购标准备件更换，不需要单独定制加工，降低了工装的全生命周期使用成本。
