车载安全锤固定安装支架结构设计

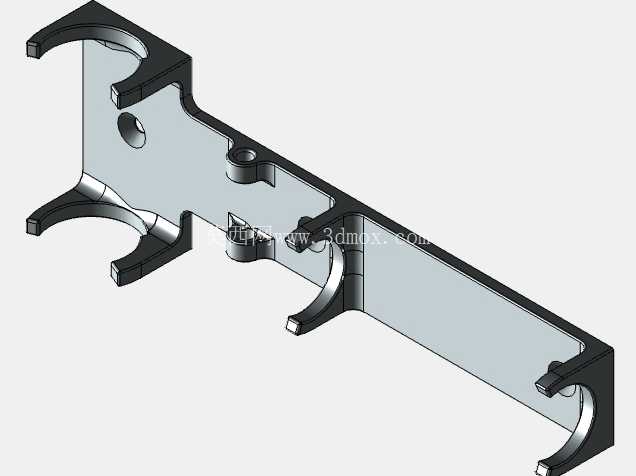

在商用车、乘用车的车厢内部安全配置布局中，安全锤属于强制配备的应急逃生部件，以往的简易卡扣式固定结构常出现车辆行驶颠簸后松脱、安全锤移位甚至掉落的问题，既影响车厢内部整洁，也会在紧急情况发生时因找不到安全锤延误逃生时机，这款专用的安全锤固定支架，正是针对这类实际使用痛点开发的冲压成型固定结构。从结构设计逻辑来看，支架整体采用长条形钣金冲压成型方案，主体为平直的安装基面，沿长度方向分布三处安装孔位，适配#6-32规格的平头螺丝，安装时可直接将基面贴合在车厢内饰板、金属立柱或者应急装备安装面板上，三点固定的布局相比两点固定能有效抵消车辆行驶过程中产生的多方向振动载荷，避免长期使用后支架出现歪斜、固定螺丝松动的问题。支架的夹持端采用对称式圆弧抱爪结构，分别对应安全锤的手柄上下两个位置，抱爪的圆弧曲率完全匹配安全锤手柄的外径尺寸，既保证安全锤插入后有足够的抱紧力，不会在颠簸路况下脱出，又能在需要取用的时候单手即可快速拔出，不会出现卡滞过紧难以取下的情况。在支架的中部位置，额外设计了一处带通孔的凸台结构，这个结构是专门为安全挂绳预留的固定位，使用时可以将安全锤尾部的易碎裂安全系带穿过凸台孔位系牢，即使在抱爪因长期使用出现弹性衰减的极端情况下，安全锤也会被挂绳牵拉，不会直接掉落砸伤车内人员，同时这个系带设计也能避免安全锤被随意取走挪作他用，保证应急装备始终处于在位状态。从安装边界尺寸来看，支架整体长度适配常规车载安全锤的手柄长度，安装基面的宽度控制在较窄的范围内，不会过多占用车厢内部的安装空间，不管是客车车门旁的立柱位置、私家车的后备箱侧围，还是特种作业车辆的驾驶室应急装备区，都能找到合适的安装位置，不需要对原有内饰结构做大规模的裁切改造。冲压成型的工艺选择也让这款支架的量产一致性有足够保障，钣金折弯、冲孔、成型的工序都可以通过常规冲压模具完成，不需要额外的复杂机加工工序，生产效率高，单件成本可控，适合整车厂配套或者售后改装市场批量使用。细节结构处理上，支架所有的边缘位置都做了折弯卷边或者圆角处理，没有裸露的锐边毛刺，安装和取用安全锤的过程中不会划伤操作人员的手部，抱爪的末端做了小角度的外翻导向设计，安全锤插入的时候不需要完全对准孔位，顺着导向斜面即可顺利推入抱爪内部，降低了日常归位的操作难度。在实际装车测试的场景中，这款支架经过了颠簸路况、高低温环境的验证，低温环境下钣金材料不会出现脆断问题，高温暴晒下也不会出现夹持力衰减的情况，长期使用后抱爪的弹性变形量控制在允许范围内，能够始终保持对安全锤的可靠固定。相比市面上常见的塑料卡扣式支架，这款金属冲压支架的抗老化性能、抗冲击性能都有明显优势，不会因为长期光照出现塑料脆化断裂的问题，使用寿命可以和车辆的整体使用周期匹配，不需要频繁更换维护。支架上预留的安装孔位采用沉孔设计，平头螺丝安装后螺丝头部完全沉入孔位内部，不会突出于支架基面，既避免了螺丝头部刮蹭安全锤手柄表面，也让整体安装外观更加平整整洁，没有突出的结构件勾挂车内物品或者乘客衣物。
