汽车变速箱齿轮轴离合器总成结构设计

项目分类:汽车冲压模具 发布时间:2026-07-30 ID:1205728
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计
  • 汽车变速箱齿轮轴离合器总成结构设计

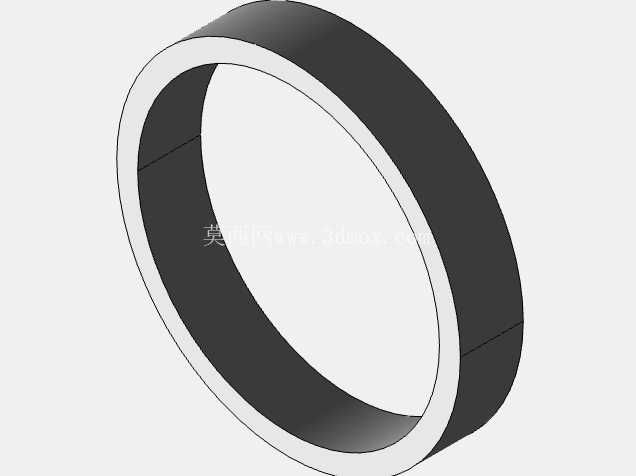

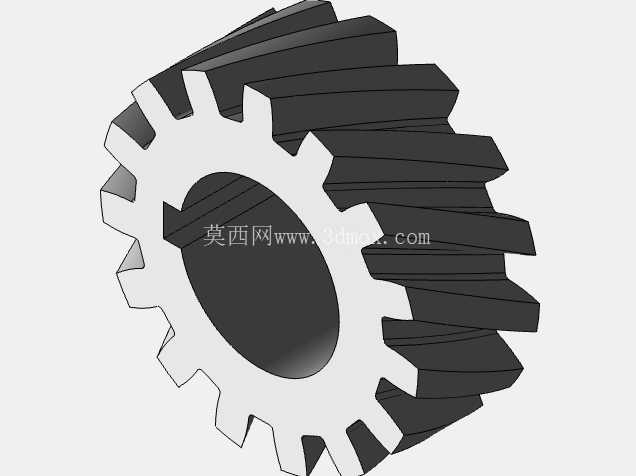

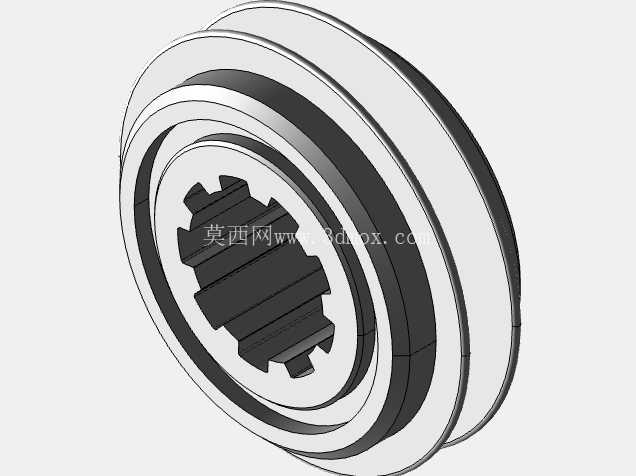

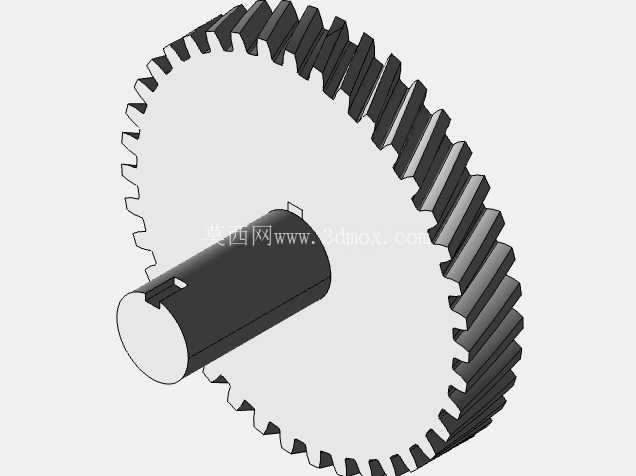

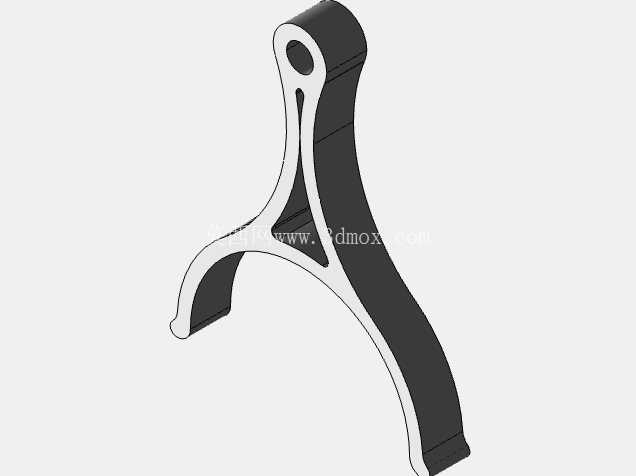

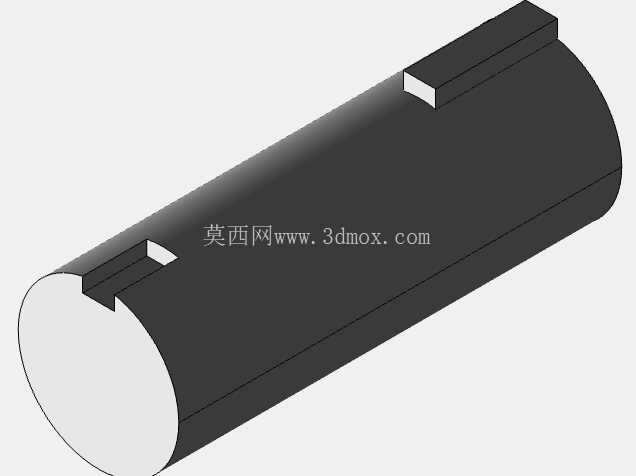

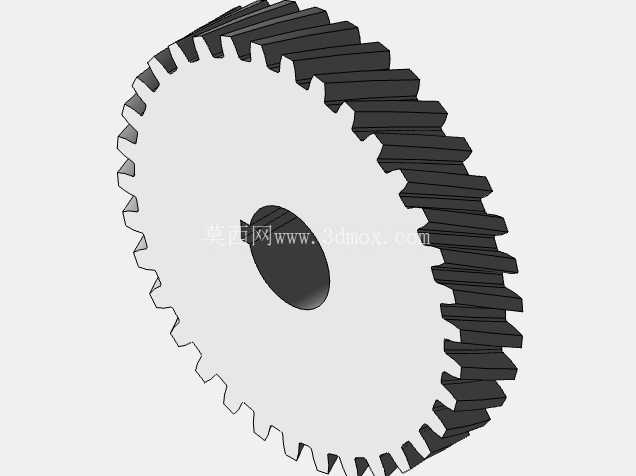

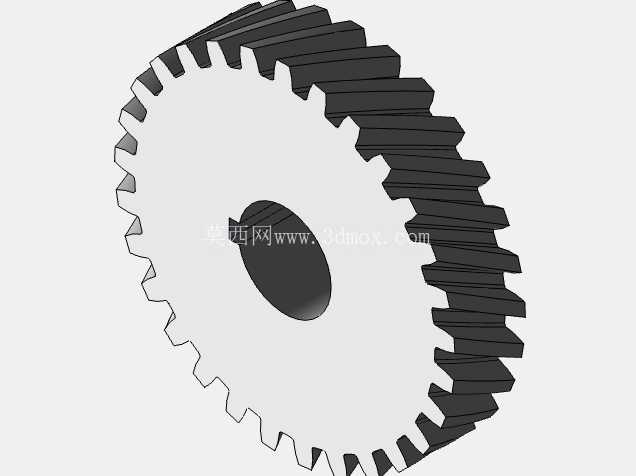

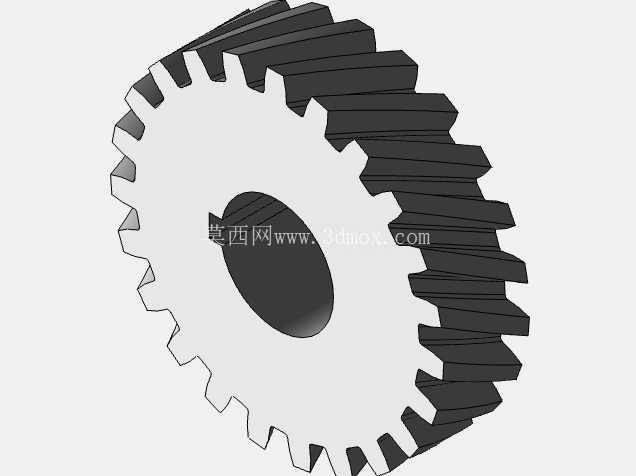

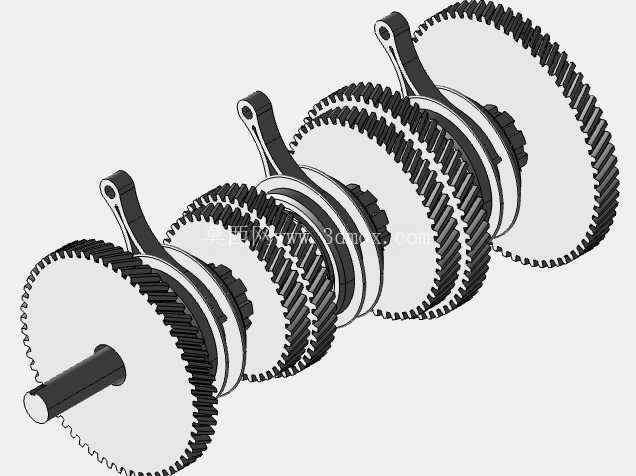

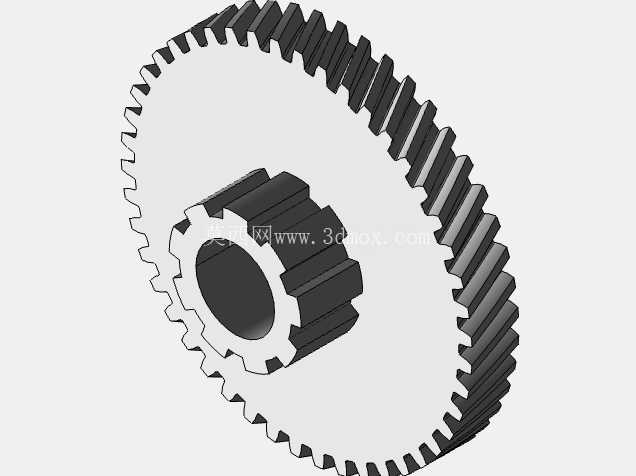

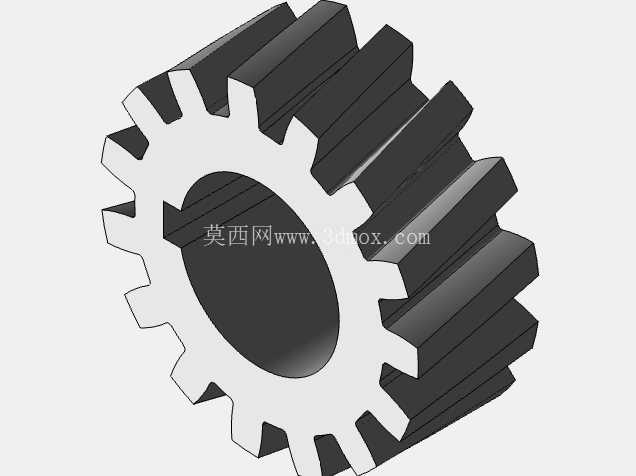

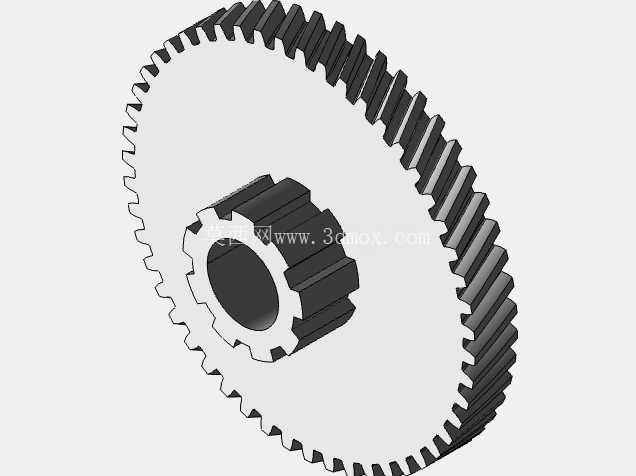

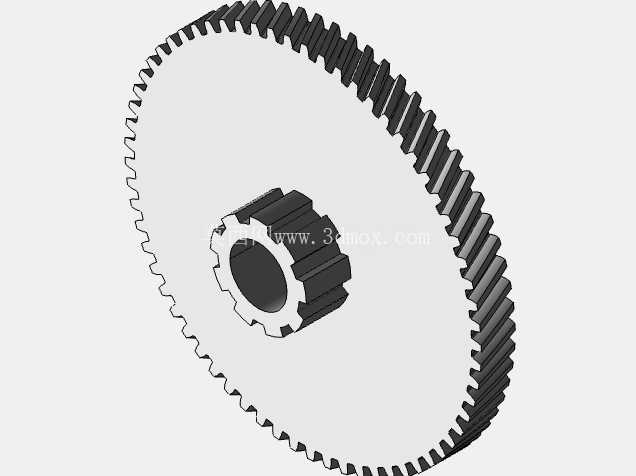

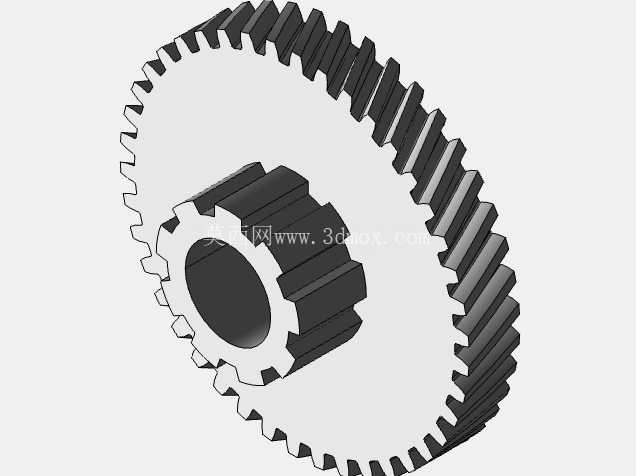

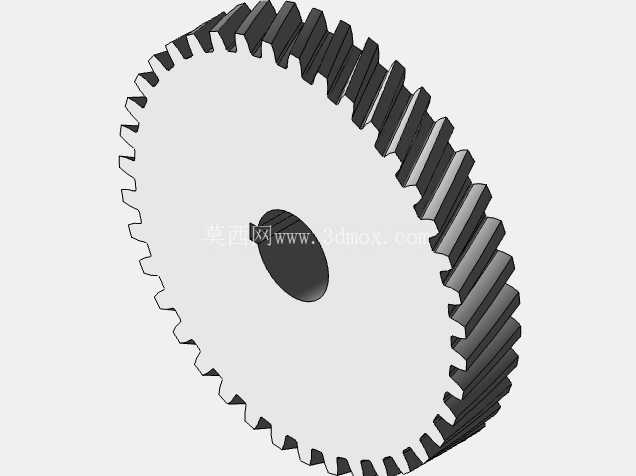

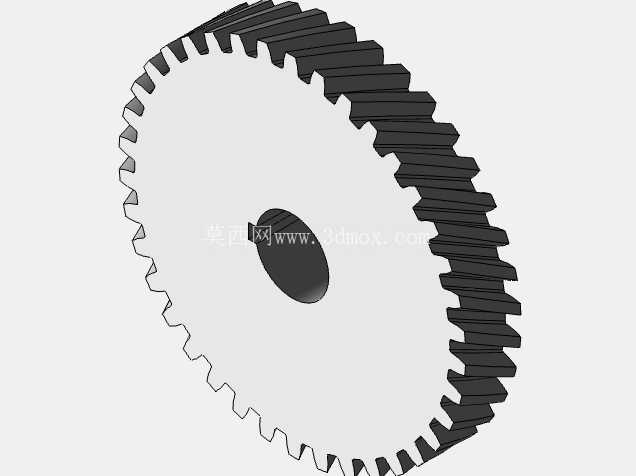

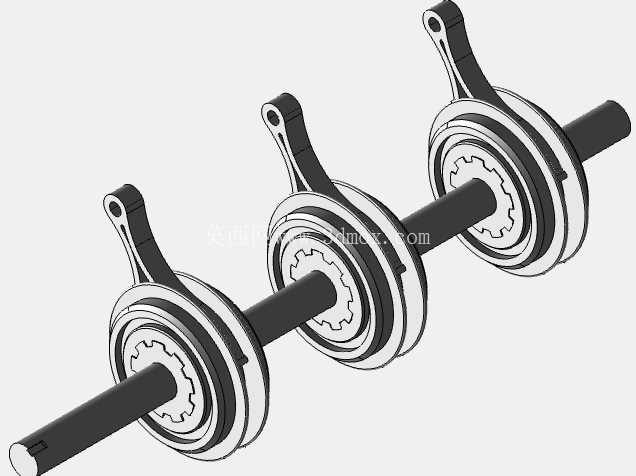

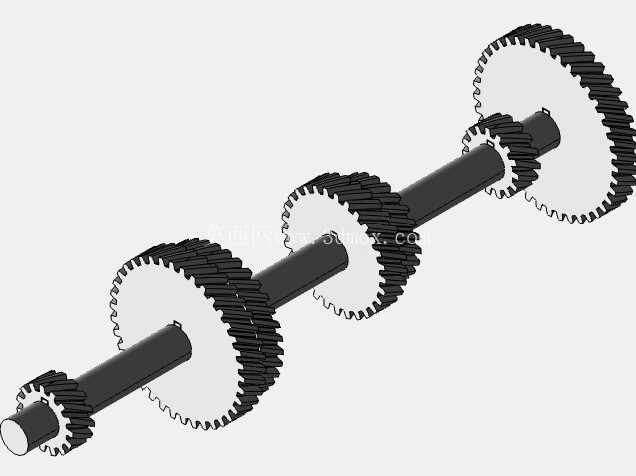

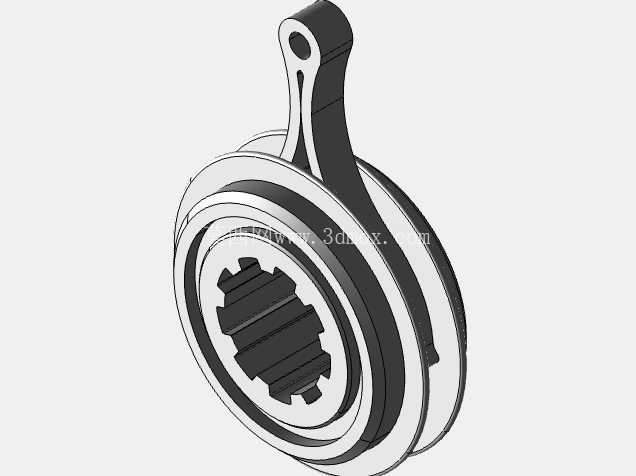

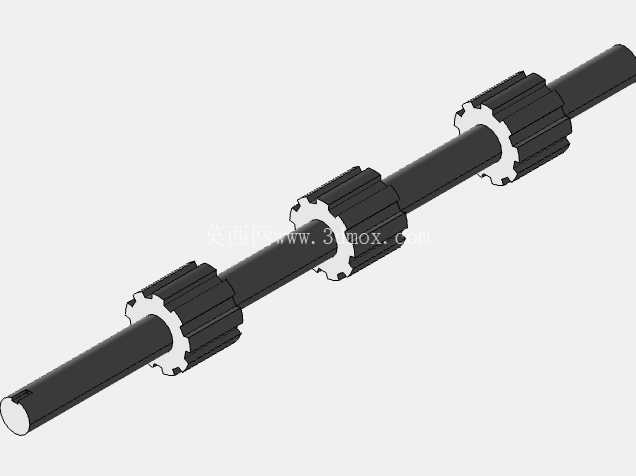

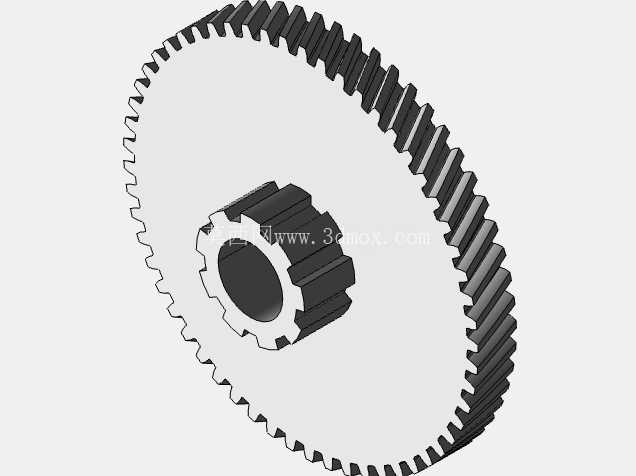

在汽车动力传动系统的开发环节中,变速箱作为衔接动力输出端与驱动端的核心部件,其内部齿轮、轴、键及离合器系统的匹配度直接决定了整车的动力传递效率、换挡平顺性与运行可靠性,这套三维结构完整还原了多挡位平行轴式变速箱的核心传动总成,覆盖了从动力输入到多挡位速比切换的全部核心传动构件。从实际装车应用场景来看,这类结构广泛搭载于传统燃油乘用车、轻型商用车的手动及机械式自动变速箱中,核心作用是通过不同齿数齿轮副的啮合切换,改变发动机输出的转速与扭矩,匹配车辆在起步、加速、匀速、爬坡等不同工况下的动力需求,同时在车辆怠速或换挡过程中通过离合器的接合与分离切断动力传递,避免齿轮副打齿、动力冲击等问题。整套结构的设计围绕传动效率与结构紧凑性两个核心目标展开,输入轴与输出轴采用平行布置方案,各挡位齿轮通过花键与轴体实现周向固定,同步器结合齿圈与离合器组件布置在相邻挡位齿轮之间,换挡时通过拨叉推动结合套移动,实现目标挡位齿轮与轴体的刚性连接,完成动力传递路径的切换。设计过程中首先明确了各挡位的速比匹配要求,根据发动机最大输出扭矩、整车满载质量、轮胎滚动半径等边界参数,计算得到各挡位齿轮的模数、齿数、压力角及螺旋角参数,确保齿轮副在最大扭矩输入工况下的接触强度与弯曲强度满足1.5倍以上的安全系数;轴体的设计充分考虑了弯扭组合变形的影响,通过对各挡位工况下轴体受力点的载荷分解,确定轴的阶梯直径变化与轴承安装位置,将轴体最大挠度控制在0.05mm以内,避免高速运转时齿轮偏载引发的异响与早期磨损。键连接部分根据不同齿轮的传递扭矩大小,分别采用平键与花键两种连接形式,低速大扭矩挡位的齿轮采用渐开线花键连接,保证足够的接触面积与承载能力,高速挡位齿轮采用矩形平键连接,兼顾加工便利性与装配效率;离合器系统的摩擦片参数、压紧弹簧刚度经过反复匹配,确保半联动状态下的滑磨功在允许范围内,同时保证完全接合状态下无打滑风险。从安装边界来看,整套总成的轴向尺寸与径向尺寸严格匹配乘用车变速箱壳体的内部安装空间,输入轴、输出轴的两端轴承安装位与壳体轴承孔的同轴度公差控制在0.02mm以内,各齿轮啮合侧隙根据挡位不同控制在0.1-0.25mm之间,既避免热胀冷缩引发的卡滞,又能减小换向过程中的冲击。整套三维建模过程中,所有零件的配合公差、形位公差都按照实际加工要求进行了标注,装配过程中严格模拟实际装配顺序,验证了各运动部件之间不存在干涉问题,通过运动仿真可以直观看到不同挡位下的动力传递路径,齿轮啮合过程平稳无卡滞,离合器分离与接合行程符合设计预期。配套的二维图纸完整覆盖了每个零件的尺寸标注、形位公差要求、表面粗糙度要求与材料选型建议,齿轮类零件明确了渗碳淬火的热处理要求与齿面硬度范围,轴类零件标注了各轴颈的圆柱度公差与轴肩的端面跳动公差,能够直接为后续的零件加工、样件试制与装配验证提供完整的技术依据,也可为同类型变速箱的改型设计、传动系统优化提供可参考的结构基础。
