货运车辆侧装带锁储物箱体结构设计

跑干线物流的货运司机都清楚，驾驶室外侧的储物空间永远不够用——捆货的绑带、防滑的三角木、换胎的套筒扳手、日常用的水壶饭盒，堆在驾驶座后面既占地方又容易在颠簸时滚落，要是赶上雨天往货厢里塞工具，还容易把货物沾湿。这款侧装式车载储物箱，就是针对货运车辆侧边安装场景设计的外置储物结构，直接固定在车架大梁外侧的空余位置，不占用货厢内部装载空间，也不会超出车辆外廓尺寸的法规要求。

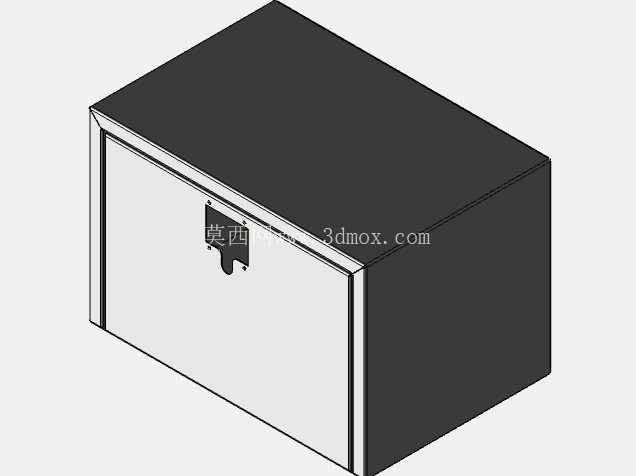

从结构设计来看，整个箱体采用薄钢板折弯拼焊的工艺成型，箱体主体的五个面通过折弯边咬合后满焊处理，所有外露的焊缝都做了打磨平滑处理，避免应力集中在长期颠簸工况下出现焊缝开裂的问题。箱门采用内嵌式安装结构，闭合后门板和箱体前框的贴合面留有3mm的密封胶条安装槽，后期可以粘贴发泡橡胶密封条，阻挡雨天行车时的泥水、灰尘进入箱体内部，避免存放的金属工具出现锈蚀。箱门的锁具安装位做了双层钢板补强，锁鼻直接焊接在补强板上，能承受较大的外力撬动，日常行车时不会因为振动出现锁扣松脱的问题，也能避免停车时工具被盗。

设计时优先考虑了安装适配性，箱体背部预留了四个U型安装孔位，孔位间距匹配主流重卡、轻卡车架外侧的标准孔位，不需要在车架上额外打孔，直接用配套的U型螺栓就能完成固定，安装时可以根据车辆侧边的空余空间调整上下位置，避开油箱、尿素罐、电瓶舱等原有车载部件的安装位置。箱体的边角全部做了R10的圆角折弯处理，没有尖锐的外露棱角，既避免了安装、取放物品时划伤操作人员，也能降低车辆高速行驶时的风阻，不会因为棱角产生额外的风噪。

从实际使用场景出发，箱体内部做了无凸起的平整化设计，没有多余的分隔筋，用户可以根据自己的存放需求自由放置不同尺寸的工具、物品，大到千斤顶、撬棍，小到螺丝、电工胶带都能轻松容纳。箱门的开合角度可以达到110度，铰链采用加厚的冲压铰链，销轴做了镀锌防锈处理，长期暴露在户外环境下也不会出现锈死无法开合的问题，铰链的安装位同样做了补强处理，满载状态下开关门也不会出现铰链变形、门板下沉的情况。

在结构强度校核上，箱体侧板采用1.5mm厚的冷轧钢板冲压成型，底板厚度增加到2mm，能承受最多50kg的物品重量，即使在颠簸路面持续行驶，底板也不会因为长期承重出现下凹变形。箱体顶部做了1度的倾斜角度，雨天落在箱顶的雨水会顺着倾斜面自然流走，不会在顶部积水渗透到箱体内部。箱门和箱体的配合间隙控制在1.5mm以内，既保证开关门的顺畅度，也不会因为间隙过大导致密封条压缩量不足出现漏水问题。

不同于普通的家用储物箱，这款车载箱体的所有外露金属部件都做了喷塑处理，涂层厚度控制在60-80μm，能抵御道路上的泥沙飞溅、融雪剂腐蚀，长期使用也不会出现涂层脱落、钢板锈蚀的问题。锁具采用通用型的转舌锁结构，用户可以根据自己的需求更换同规格的锁芯，和车辆其他舱室的钥匙实现通用，避免随身携带多把钥匙的麻烦。安装完成后箱体最外侧距离车架的距离不超过25cm，不会超出车辆后视镜的观测范围，也不会影响车辆的通过性，在狭窄路段会车、转弯时不会出现剐蹭的问题。

很多司机在自行改装车载工具箱时，往往会直接采用方管焊接框架再贴钢板的结构，不仅自重较大，还容易因为焊接变形导致箱门无法正常闭合，这款箱体采用整体折弯成型的工艺，减少了焊接点位，整体自重控制在8kg以内，不会给车辆增加过多的额外负载，同时成型精度更高，箱门闭合后的缝隙均匀一致，不需要后期反复调整铰链位置。箱体底部预留了两个直径5mm的漏水孔，即使有少量雨水渗入箱体内部，也会顺着底部的漏水孔自然排出，不会在箱底积水浸泡存放的物品。
