机器人足球射击加载机构金属构件

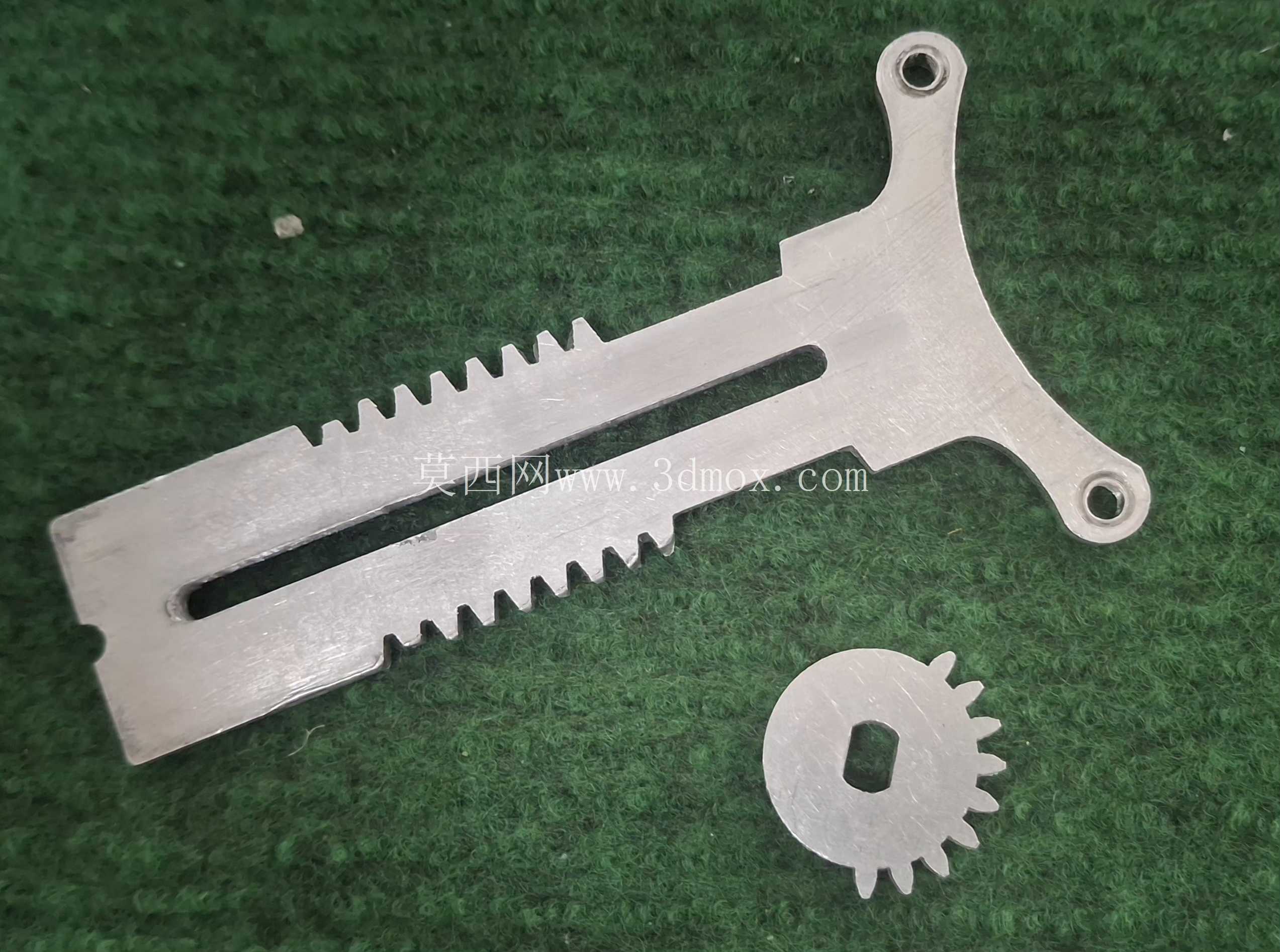

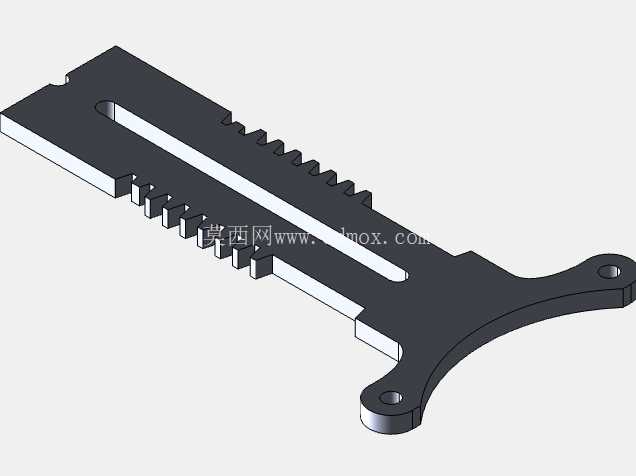

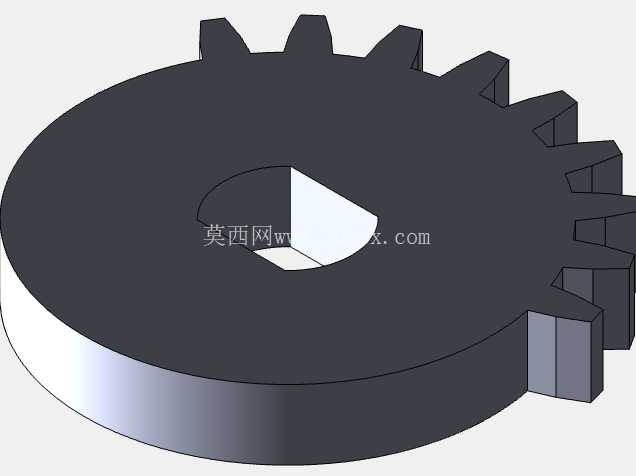

这套构件主要应用于小型竞技类足球机器人的击球发射系统，是机器人完成取球、蓄力、击球动作的核心传动执行部件，在桌面级机器人足球赛事场景中，直接决定机器人的出球速度、击球精度与连续作业稳定性。从结构功能来看，长条形带齿构件为一体式齿条传动件，主体采用长槽型镂空设计，一方面是为了降低构件自身重量，适配小型机器人有限的负载能力，减少舵机驱动时的无效负载损耗，另一方面长槽作为滑动导向轨道，可与机架上的定位销配合，约束齿条的往复运动轨迹，避免传动过程中出现偏摆、卡滞问题。齿条两端的Y型分叉结构各设置一个安装孔，用于连接蓄力弹性元件与击球执行端，当舵机驱动配套齿轮转动时，会带动齿条沿导向槽做直线往复运动，向后运动时拉伸弹性元件完成蓄力，运动到临界位置时触发释放机构，弹性元件带动齿条快速复位，通过端部的击球结构将足球击出，完成射击动作。配套的小齿轮为直齿圆柱齿轮，中心设置D型孔，可直接与标准舵机的输出轴配合，无需额外的轴套转接，D型孔的平面结构可有效传递扭矩，避免舵机正反转切换时出现轴孔打滑的问题，齿轮的齿形参数与齿条完全匹配，传动侧隙控制在合理范围，既保证传动顺畅无卡滞，又不会因间隙过大导致蓄力行程出现误差，影响出球力度的一致性。设计过程中优先考虑了小型竞技机器人的安装边界，齿条的整体长度适配常规150mm级足球机器人的前部安装空间，宽度控制在20mm以内，可直接嵌入机器人前部的击球机构安装槽内，两端安装孔的孔距经过反复校核，匹配常用微型拉簧的安装尺寸，不需要额外定制弹性元件即可完成装配。齿轮的分度圆直径经过匹配计算，舵机转动180度时刚好带动齿条走完整个蓄力行程，不会出现行程过短蓄力不足、或是行程过长导致构件与机架碰撞的问题。构件的边缘全部做了倒角处理，一方面是去除冲压加工后的毛刺，避免装配时划伤操作人员或是损坏机器人内部的线路，另一方面也能减少构件运动过程中与周边零件的剐蹭，降低运动阻力。齿条的齿部采用等距直齿设计，加工精度满足低速轻载传动的需求，不需要过高的加工精度即可实现稳定传动，适配小批量加工的成本控制要求，适合参赛学生或是机器人爱好者自行加工制作。在实际装配调试时，需要注意齿条导向槽与定位销的配合间隙，间隙过小会增加滑动阻力，导致舵机负载过大出现丢步，间隙过大则会导致齿条运动时出现上下晃动，齿轮齿条啮合时出现咬齿问题，一般预留0.1mm左右的间隙即可兼顾顺畅度与稳定性。齿轮与舵机轴装配时需要注意初始相位对齐，确保舵机处于中位时，齿条刚好处于蓄力行程的中间位置，避免舵机转到极限角度时齿条超出运动范围。这套机构的整体结构简单可靠，没有复杂的曲面或是特殊加工结构，采用常规的线切割或是激光切割工艺即可加工完成，材料选用普通铝合金即可满足强度需求，重量轻且不易生锈，适合在室内竞技场景下长期使用。除了机器人足球项目之外，这套传动结构经过简单的尺寸调整，也可应用在小型自动发球装置、桌面级弹射玩具、轻载直线往复执行机构等场景，通过调整齿条长度、齿轮参数以及弹性元件的弹力，即可适配不同的行程与出力需求，具备一定的通用拓展性。在建模过程中，所有安装孔的位置、齿形参数、槽宽尺寸都按照实际加工公差进行了预留，直接导出工程图即可用于加工生产，不需要再进行额外的尺寸修正，构件之间的装配关系也完全按照实际装配逻辑搭建，可直接用于虚拟装配调试，验证机构的运动行程与干涉情况，减少实物调试时的反复修改成本。
