足球机器人用限位检测传感器结构设计

在小型竞技类足球机器人的整机结构搭建中，位置边界的检测精度直接决定了机器人的动作响应速度与赛场对抗表现，这类极限位置检测用的传感部件，是机器人运动控制回路里不可或缺的硬件组成。不同于工业产线用的重载限位开关，足球机器人搭载的限位传感器需要兼顾轻量化、安装便捷性与触发可靠性，毕竟机器人整机自重有限，赛场内的碰撞、急停、变向动作频繁，过重的部件会额外增加运动负载，安装结构不可靠则容易在对抗中出现部件移位，导致检测信号失准。

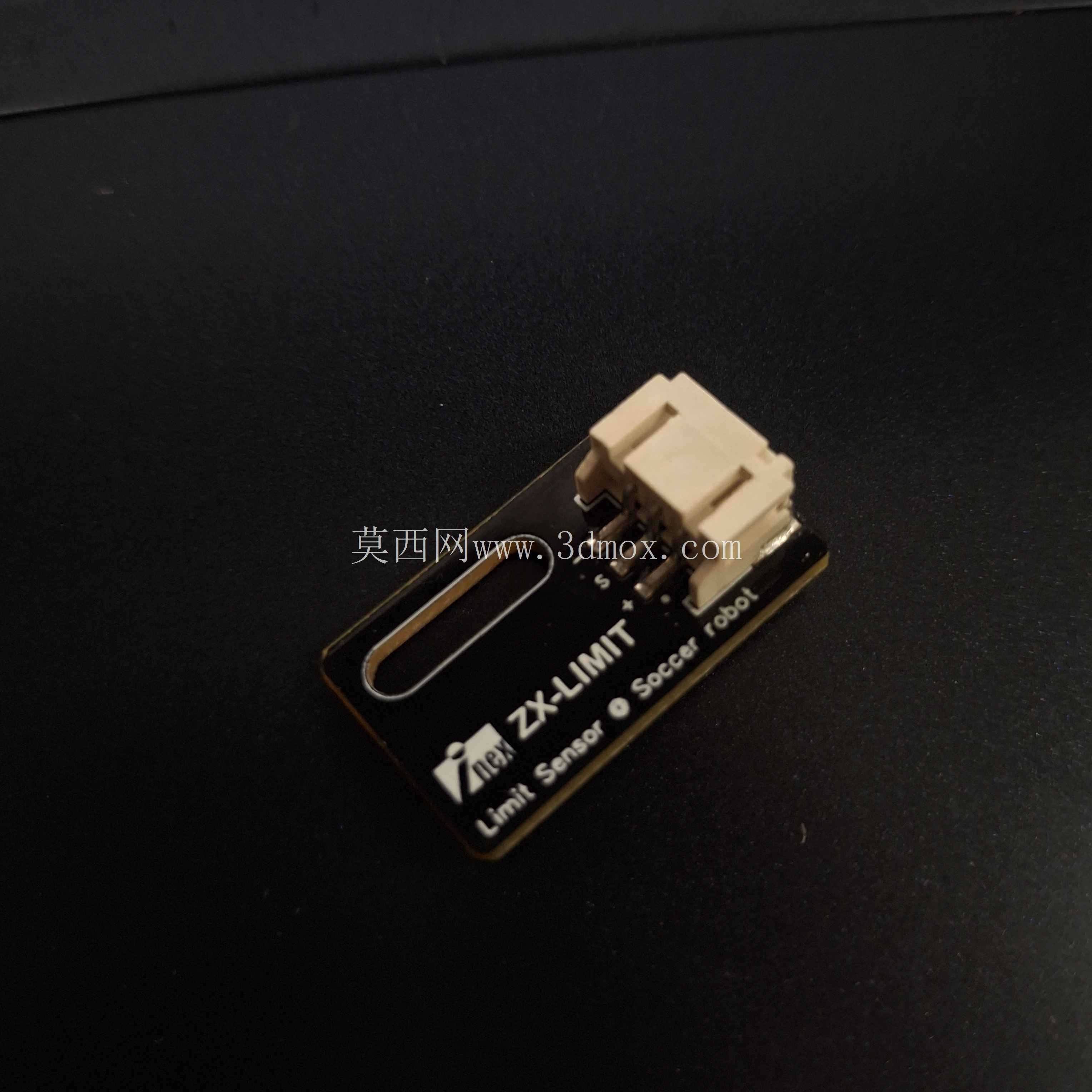

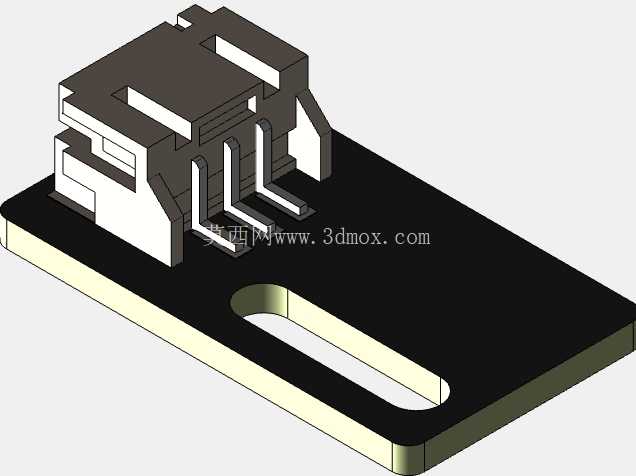

从结构设计逻辑来看，这款限位传感器采用分体式组合结构，上部为触发与信号输出的核心本体，下部为一体化的安装承载基板。上部本体的触发端设计了三个平行排布的弹性触发插脚，每个插脚都预留了足够的弹性形变行程，当机器人运动到预设边界位置、或是机构运行到行程极限时，触发端受到外力挤压，插脚产生微小形变即可触发内部的通断信号，给主控单元传递位置到位的指令，这种多插脚平行的设计可以避免单一插脚卡滞导致的检测失效，哪怕其中一个插脚因为碰撞出现轻微形变，其余插脚依然可以正常完成触发动作，大幅提升了部件在复杂对抗场景下的工作可靠性。

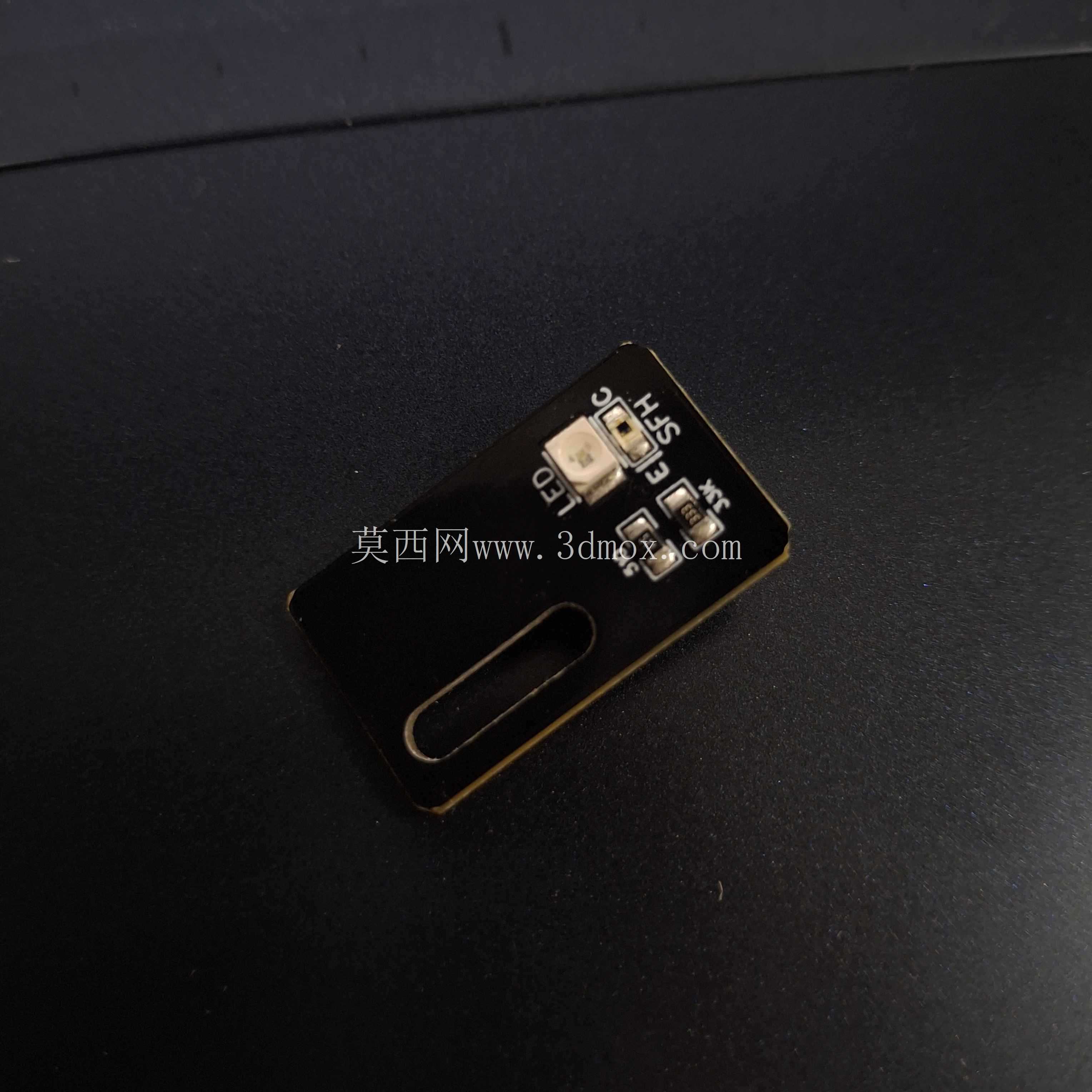

下部的安装基板采用带长圆形调节孔的平板结构，这种长圆孔的设计是考虑到机器人整机装配时的公差补偿需求，实际装配过程中，不同批次的机器人机架加工会存在微小的尺寸误差，长圆孔可以允许传感器在安装时沿着孔位长度方向做一定范围的位置微调，不需要额外加工定制安装孔位，就能适配不同机架的安装尺寸，降低装配调试的难度。基板的边缘做了圆角过渡处理，避免锐边在机器人运行过程中剐蹭线路或是其他运动部件，基板与上部传感本体的连接采用嵌入式定位结构，装配时不需要额外的定位工装就能快速找准安装位置，减少装配环节的对位时间。

从实际应用场景出发，这类限位传感器在足球机器人上主要承担两类功能：一是运动边界的限位保护，当机器人行进到赛场边界、或是自身机械臂、击球机构运行到行程极限位置时，传感器触发信号让主控及时切断动力输出，避免机构硬碰撞导致的齿轮崩齿、电机堵转烧毁等问题；二是动作位置的精准触发，比如机器人的带球机构、射门机构运行到指定触发位置时，传感器传递到位信号，主控即可对应执行射门、传球的预设动作，比单纯依靠电机编码器计数的位置检测方式多了一层硬件冗余，避免编码器丢步导致的动作失误。

设计过程中需要重点考量安装边界的适配性，这款传感器的整体外轮廓尺寸控制得较为紧凑，上部本体的凸起高度不会超出机器人上层结构的安装空间，不会和上层的主控板、电池等部件产生安装干涉；下部基板的厚度较薄，安装后不会过多占用机器人的垂直方向空间，对于内部空间寸土寸金的小型足球机器人来说，这种紧凑化的结构设计可以给其他功能部件留出更多的布置空间。触发插脚的伸出长度经过反复验证，既保证了足够的触发行程，不会因为轻微的震动就产生误触发信号，又不会因为伸出过长导致插脚在碰撞中出现永久性弯折损坏，触发力度的调校也匹配足球机器人的运动特性，触发所需的外力大小刚好匹配机构到位时的接触力度，不会出现触发迟滞或是误触发的问题。

在结构细节处理上，传感本体的外壳采用卡扣式拼接结构，不需要螺丝固定就能完成本体的装配，减少了细小零件的使用，也降低了装配复杂度；外壳的加强筋布置在受力较大的触发端根部，提升了触发端的结构强度，应对频繁的触发冲击也不会出现外壳开裂的问题。安装基板的表面做了平面度处理，保证安装后和机器人机架的贴合度，避免因为安装面不平导致的传感器倾斜，影响触发精度。整体结构没有多余的冗余设计，每一处结构特征都服务于实际使用需求，不管是用于足球机器人的改装调试，还是用于其他小型自动化设备的位置检测，都能通过安装孔位的微调快速适配，具备不错的场景通用性。
