高精度支撑安装类机械精密连接组件

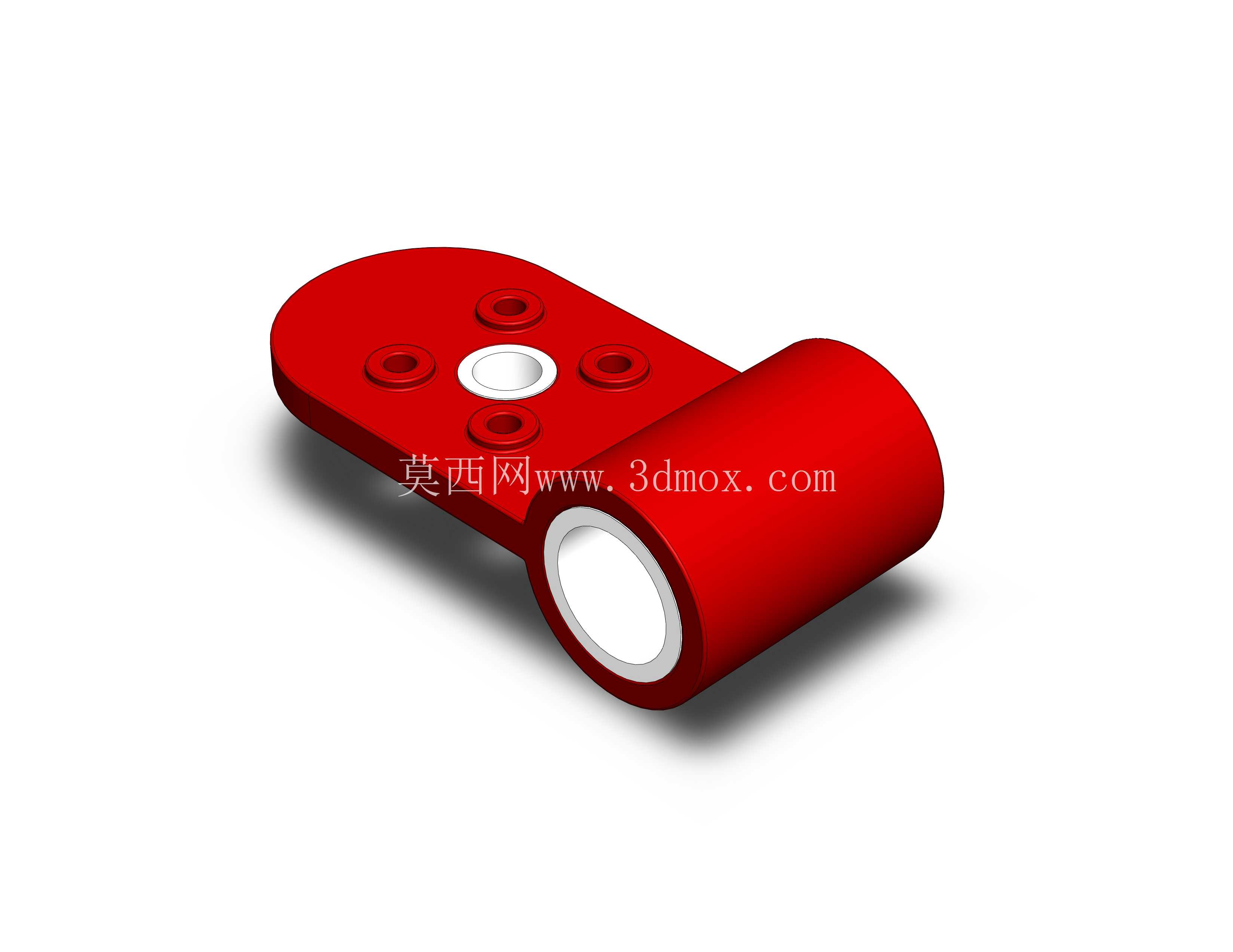

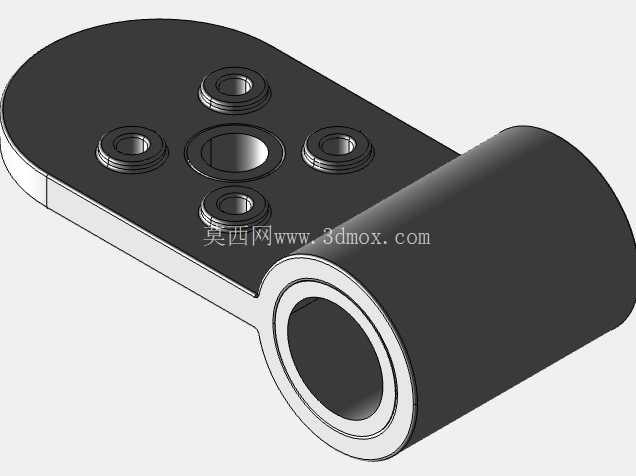

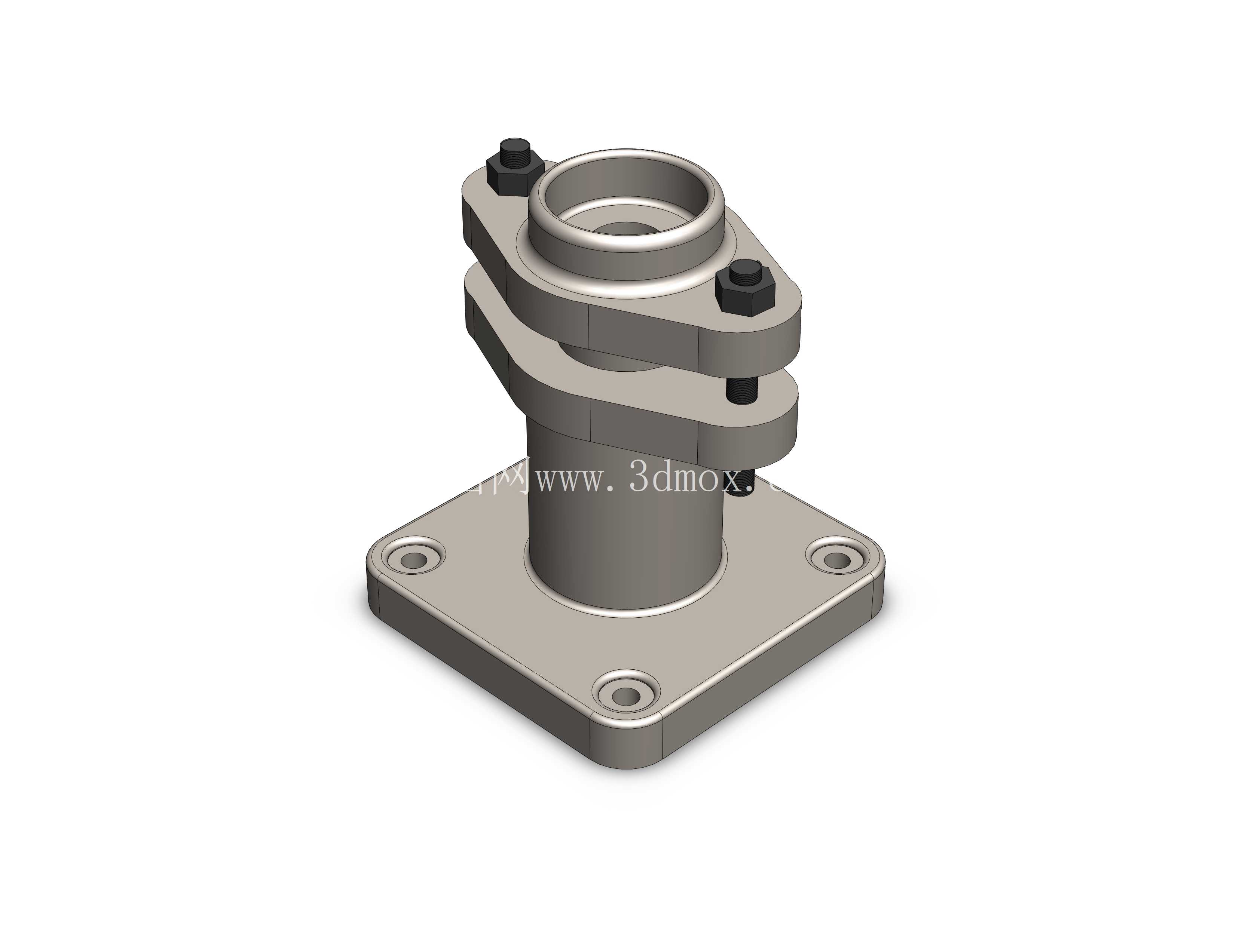

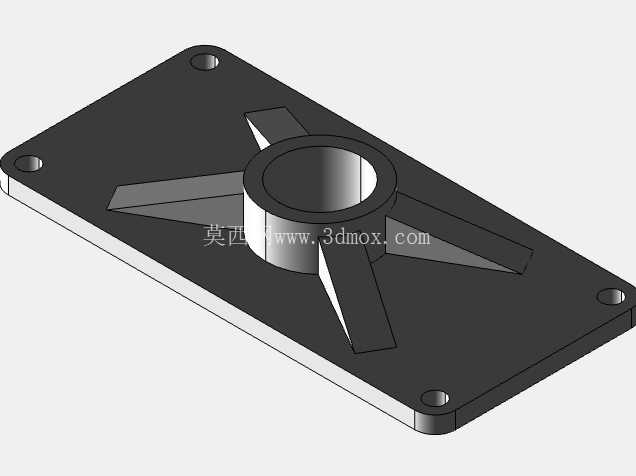

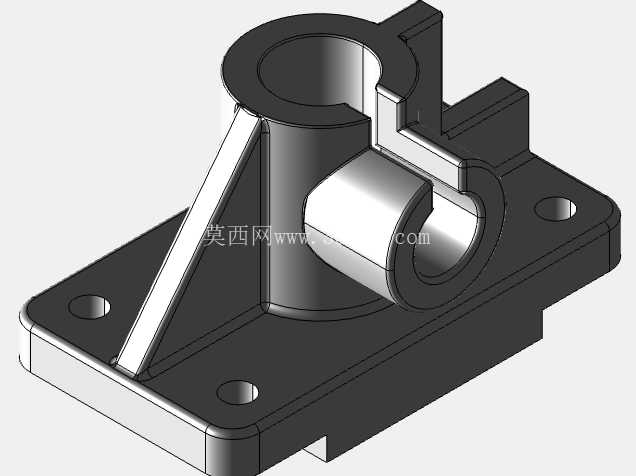

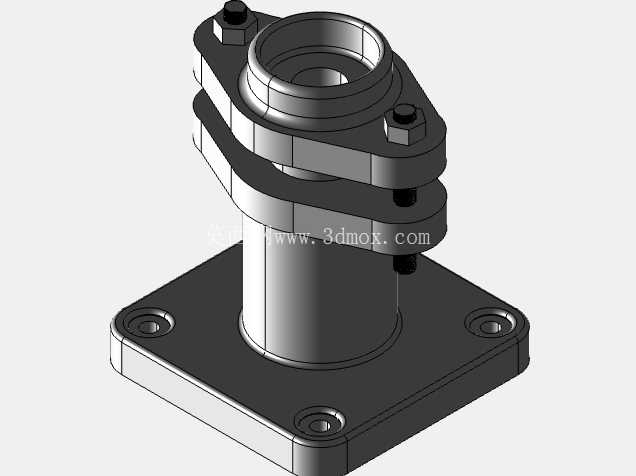

在非标自动化产线搭建、小型专用设备装配以及定制化机械结构改造场景中，这类带安装法兰面的铰接支撑组件是非常常见的功能部件，很多工程师在做结构选型时，往往会因为找不到适配安装边界的标准件，需要自行测绘建模，这类组件的设计核心从来不是外观造型，而是安装后的受力稳定性与转动副的配合精度。从结构形态来看，该组件一侧为带多组安装孔的平板法兰基座，平板上均匀分布四个沉头安装孔，中心位置预留了衬套安装位，另一侧为垂直于平板方向延伸的筒状铰接座，筒体内壁为光滑配合面，可直接与配套的销轴、转动轴配合形成转动副，平板与筒体的衔接位置做了大圆弧过渡处理，避免应力集中导致的部件断裂，这也是很多新手建模时容易忽略的细节——直角衔接的结构在受交变载荷时，应力集中系数会比圆弧过渡高3倍以上，长期运行很容易在衔接位置出现裂纹。

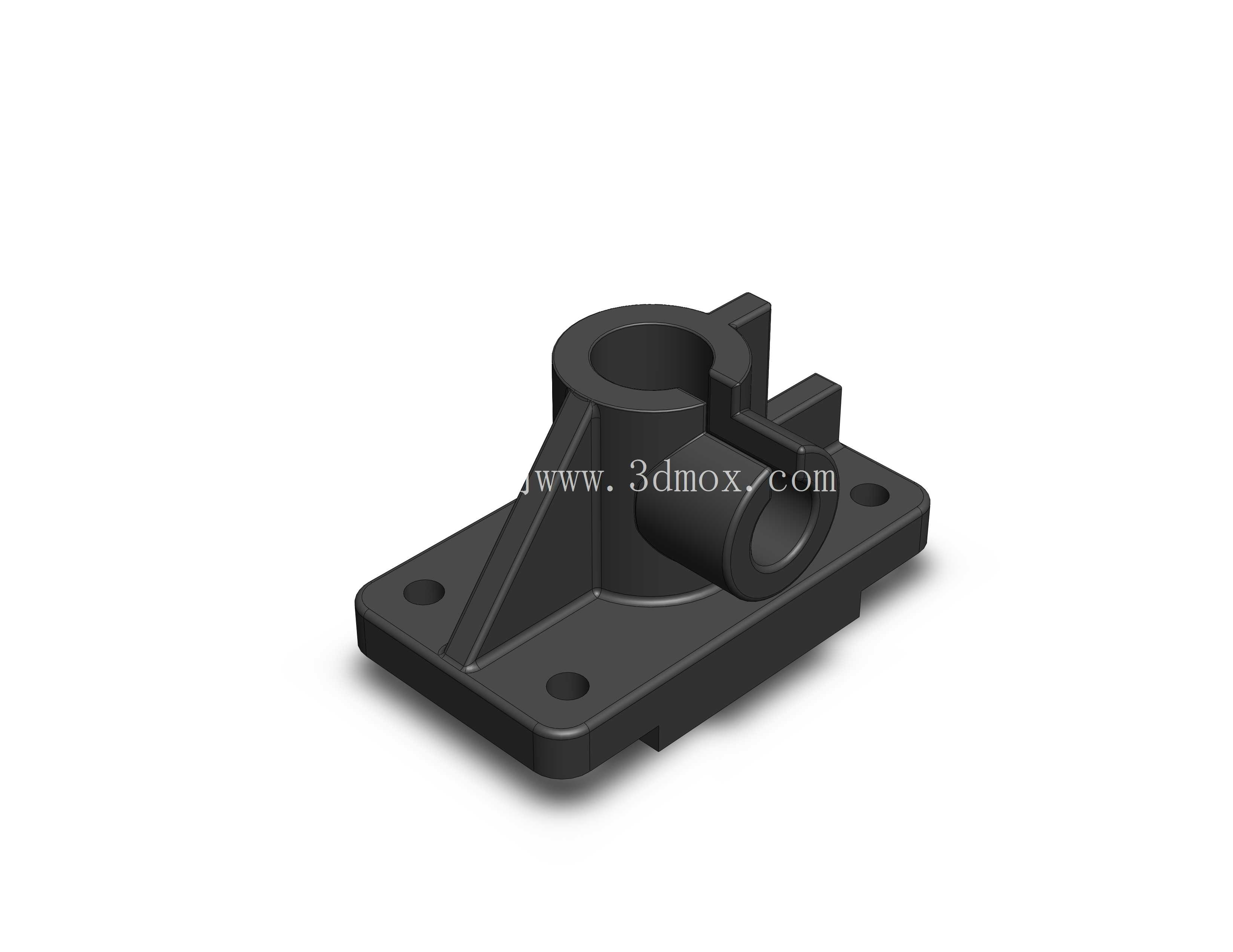

从实际用途出发，这类组件常被用作小型连杆机构的固定铰接支座，比如自动化设备上的防护门铰链、气动推杆的端部支撑座、小型工装夹具的转动连接位，也可以在3D打印的定制化教具、机器人竞赛的小型结构件中作为承重连接节点使用。设计这类零件时，首先要确认的是安装边界：平板部分的安装孔位需要和配套的安装基板孔位完全匹配，沉头孔的深度要适配所选内六角螺丝的头部高度，保证螺丝安装后不会突出平板表面，避免干涉其他部件的装配；筒体部分的内径尺寸要根据配合销轴的公差带做适配，如果是做转动配合，一般选择H7/g6的间隙配合公差，如果是做固定支撑，则可以选择H7/k6的过渡配合，筒壁的厚度要根据实际承受的径向载荷做校核，常规小型设备上使用的这类组件，筒壁厚度不小于3mm即可满足大部分静载荷需求，如果是受冲击载荷的场景，需要将筒壁厚度提升至5mm以上，同时在筒体和平板的衔接位置增加加强筋结构。

考虑到CNC加工和3D打印的工艺适配性，这个零件的结构做了针对性优化：所有的安装孔都为垂直于安装面的直孔，没有斜孔或者异形孔，CNC加工时可以一次装夹完成所有孔位的加工，不需要二次翻面找正，能有效降低加工成本；平板的底面为完全平面，没有凸起或者凹陷结构，3D打印时可以直接将底面作为打印接触面，不需要添加额外的支撑结构，筒体部分的内壁为光滑圆柱面，打印后只需要简单打磨即可达到装配要求，不需要做后续的机加工处理。在实际装配时，平板部分通过四个沉头螺丝固定在安装基准面上，安装时需要保证平板底面与基准面完全贴合，避免出现间隙导致组件安装后出现倾斜，进而影响转动副的同轴度；筒体部分穿入销轴后，需要在销轴两端加装卡簧或者端盖，防止销轴在运行过程中脱出，若需要降低转动时的磨损，可以在筒体内壁压入铜衬套或者自润滑衬套，衬套与筒体采用过盈配合，压装后衬套内径要与销轴做适配研磨，保证转动时无卡滞、无旷量。

很多工程师在建模这类零件时，容易忽略安装孔的边距问题，沉头孔的中心到平板边缘的距离不能小于螺丝直径的1.5倍，否则安装时螺丝的扳手空间不足，也会导致平板边缘的结构强度不足；筒体的端面要做倒角处理，方便销轴或者衬套的装配，倒角大小一般取C0.5-C1即可，不需要过大的倒角避免影响筒体的有效配合长度。另外在做受力校核时，要重点关注平板上四个安装孔的受力分布，当筒体受到径向载荷时，距离载荷方向最近的两个安装孔会承受更大的拉应力，需要根据实际载荷大小选择合适的螺丝规格，避免螺丝被拉断；如果是用在频繁转动的场景，还要考虑筒体与销轴之间的润滑需求，可以在筒体侧壁加工注油孔，方便定期加注润滑脂，降低磨损速度，延长部件的使用寿命。
