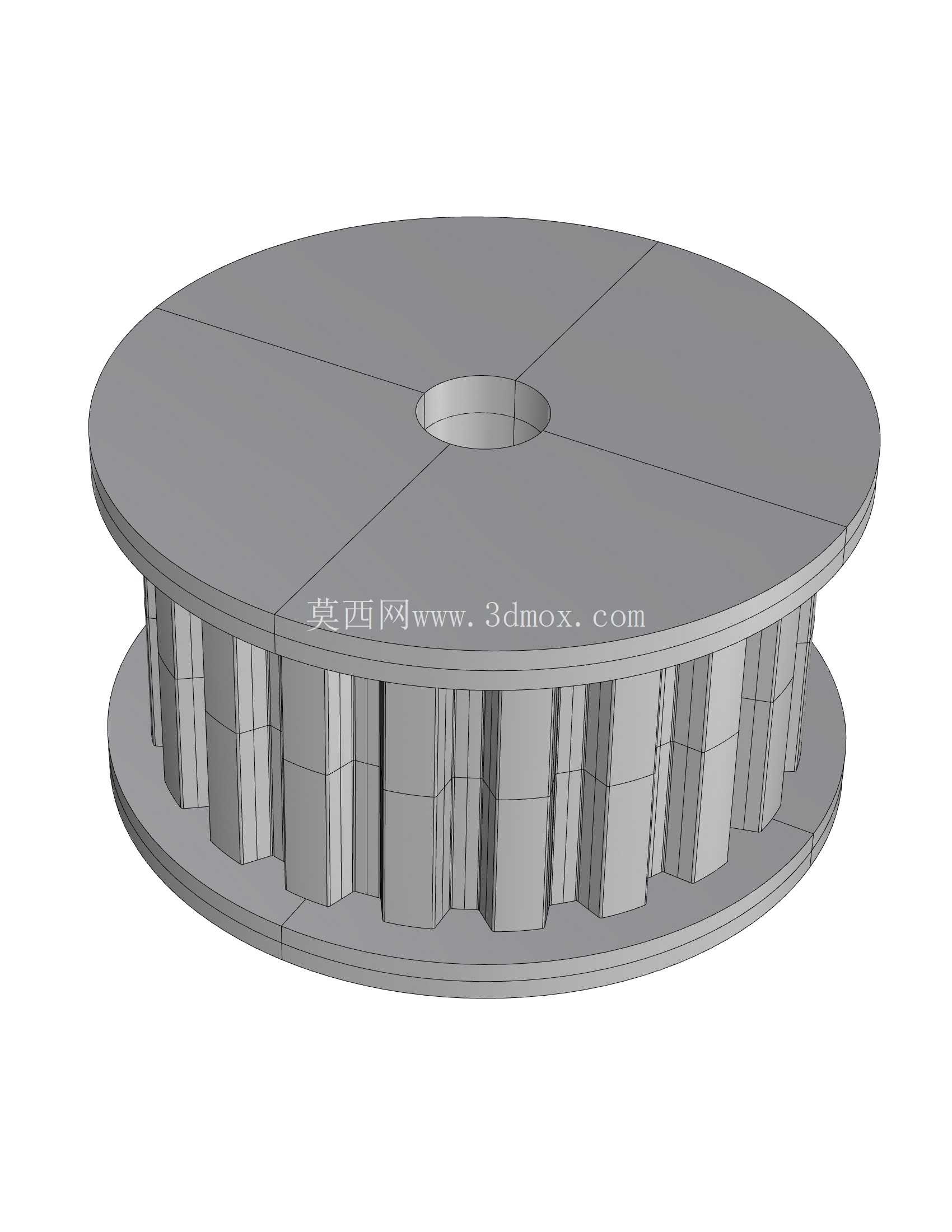

带导向孔20齿5M节距15mm宽同步带轮

做传动结构设计的工程师大多清楚，同步带轮的选型和安装细节，直接决定整套传动机构的运行稳定性与寿命，这款带6mm导向孔的20齿5M节距同步带轮，就是针对中小负载精密传动场景做的优化设计。日常在自动化输送线、小型包装设备进给机构、3D打印设备运动轴、桌面级工装夹具的动力传递单元里，这类同步带轮的出镜率极高，它靠带齿与同步带的啮合实现无滑差传动，相比平带传动能保证精确的传动比，相比齿轮传动又能缓冲吸振，不需要做复杂的润滑维护，安装调整的容错空间也更大。

从实际安装边界来看，这款带轮适配宽度15mm的5M型同步带，20齿的齿数设计对应节圆直径可以通过节距和齿数直接核算，轮体上预留的6mm导向孔，主要作用是在安装时快速与轴端定位销配合，避免带轮与传动轴装配时出现同轴度偏差，很多现场装配的师傅都有体会，要是带轮和轴的同轴度超差，运转时不仅会出现带边磨损、同步带跳齿的问题，长期运行还会给支撑轴承带来额外的径向载荷，大幅缩短轴承的更换周期，这个导向孔的设计就是从装配工艺端降低这类问题的出现概率。

设计这类带轮的时候，首先要考虑的是齿形的加工精度，5M节距的圆弧齿同步带轮，齿槽的轮廓度、齿向公差都要匹配对应同步带的齿形参数，不然啮合过程中会出现齿面干涉或者啮合间隙过大的问题，要么运转噪音大，要么传动精度达不到设计要求。轮体的挡边设计也不能忽略，这款带轮的挡边高度刚好能限制15mm宽同步带的轴向窜动，不会因为挡边过高增加不必要的转动惯量，也不会因为挡边过低导致同步带运转时脱轮。导向孔的位置是和带轮的安装基准孔同轴加工的，装配时只要把轴端的定位销穿入这个导向孔，就能快速找正带轮的安装位置，不用反复打表调整同轴度，对批量装配的生产线来说，能省下不少调校的时间。

在实际设备应用里，这类带轮通常搭配张紧机构使用，因为同步带在长期运行后会出现一定的蠕变伸长，张紧力不足的时候容易出现跳齿，张紧力过大又会加剧带齿和轮齿的磨损，还会增大轴的负载。这款带轮的轮体重量控制得比较合理，转动惯量小，在频繁正反转的传动场景里，能降低启停过程中的冲击，适合那些需要频繁换向、定位精度要求高的运动轴，比如非标自动化设备里的移栽机构、小型机械手的水平移动轴，用这类带轮做传动，既能保证传动精度，又能控制整体的结构重量。

很多新手设计师在选同步带轮的时候，容易忽略导向孔这类工艺结构的作用，觉得只要节距、齿数、带宽匹配就可以，实际上现场装配的效率、后期维护的便捷性，很大程度上就靠这些小的结构细节来保证。比如更换带轮的时候，有导向孔的结构不用反复比对位置，就能快速把带轮装到轴上的正确位置，避免因为装配位置偏差导致带轮偏磨，也不用在设备停机维护的时候花大量时间做调校。另外这款带轮的齿面粗糙度也做了控制，不会因为齿面过于粗糙加速同步带的磨损，也不会因为齿面过于光滑导致啮合时出现打滑的问题，平衡了传动效率和使用寿命的需求。

从安装尺寸的适配性来说，这款带轮的轮毂长度、安装孔的公差范围，都适配常规的微型传动轴尺寸，不需要额外做轴的改制就能直接装配，导向孔的直径和常规的圆柱定位销尺寸匹配，不用定制特殊的定位件，不管是做新设备的设计选型，还是做旧设备的备件更换，都能直接适配，减少额外的加工成本。在一些对传动噪音有要求的场景，比如桌面级的办公自动化设备、实验室的小型检测设备，这类经过齿形优化的同步带轮，运转时的啮合噪音远低于直齿轮传动，也不会像链传动那样存在多边形效应带来的振动，能让设备的运行平稳性满足使用要求。
