焊接型圆形钢制固定支撑托盘脚结构

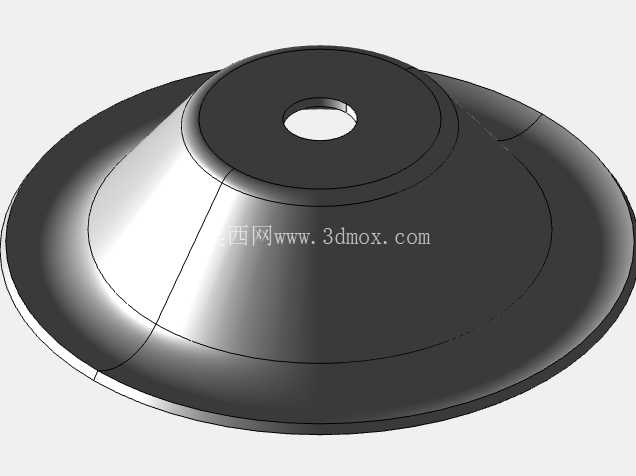

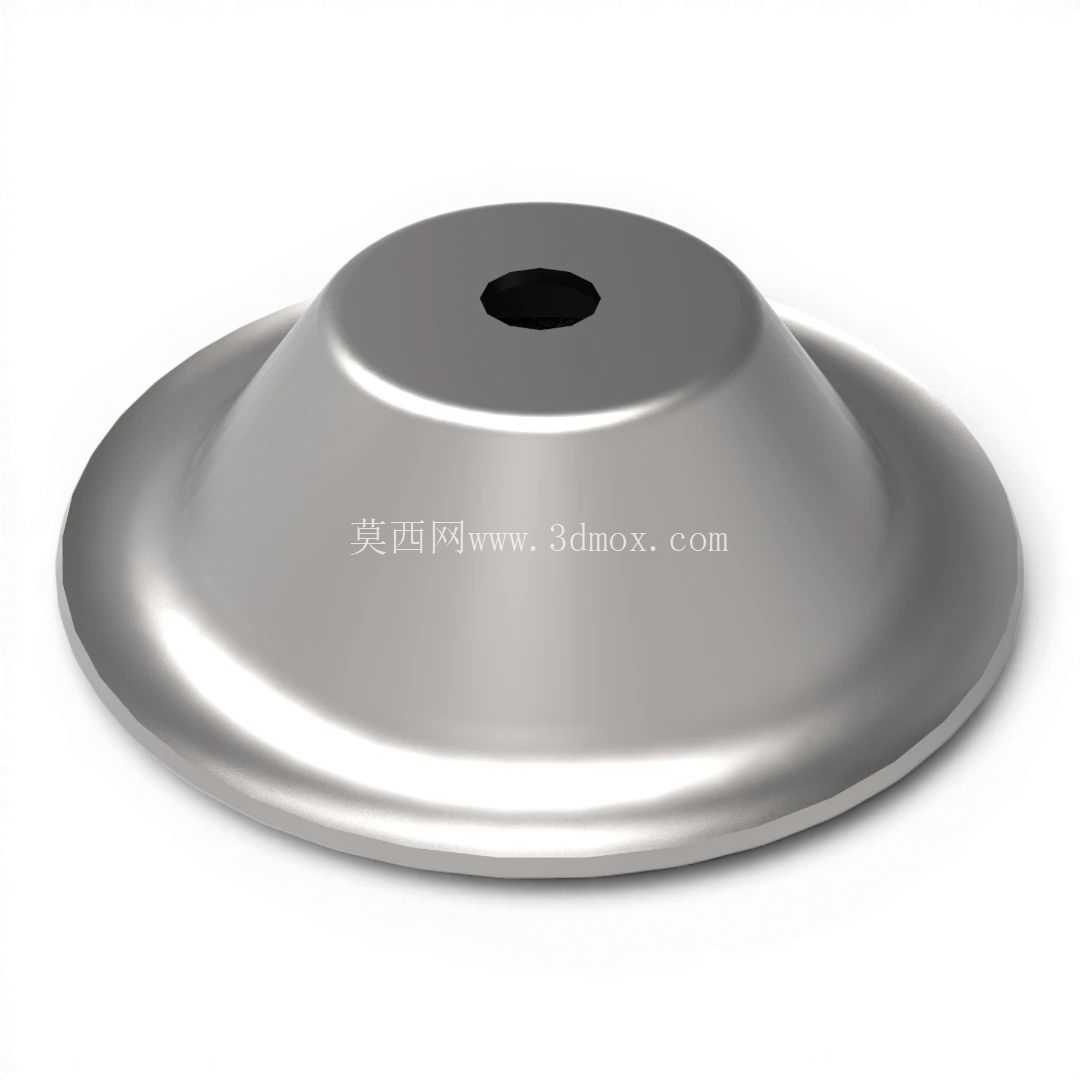

在车间物流周转、仓储货架搭建以及钢结构运输框架的现场装配环节，底部支撑件的选型直接决定了整套承载结构的落地稳定性与长期使用可靠性，这款焊接型圆形钢制托盘脚，正是针对无高度调节需求的固定承载场景开发的支撑部件。不同于带螺纹调节结构的可调脚座，该支撑件采用一体化焊接安装逻辑，省去了螺纹配合的间隙冗余与调节工序，适配批量钢结构框架的快速装配需求，在汽车零部件冲压工位的物料周转托盘、厂区内部重载运输框架、焊接钢结构操作台的底部支撑场景中，能够提供稳定的刚性支撑，避免承载结构出现倾斜、滑移问题。从结构设计逻辑来看，该支撑件采用大直径圆形底板配合锥面过渡的主体结构，底板直径设定为176毫米，足够大的接触面积能够有效降低单位面积的地面压强，即使在普通环氧地坪、水泥地面上使用，也不会因为局部压强过大造成地坪凹陷破损，适配绝大多数工业厂区的地面条件，无需额外加装垫板分散压力。锥面过渡的主体结构从底板边缘向上逐步收窄，最终在顶部形成带中心孔的安装平面，整体高度控制在47毫米，较低的支撑高度能够降低整套承载结构的重心，进一步提升满载状态下的结构稳定性，避免周转运输过程中因为重心过高出现侧翻风险。顶部的中心孔用于焊接定位或者穿装固定螺栓，实际装配时可以直接将支撑件顶部与钢结构框架的底部方管、型材端面贴合焊接，焊缝沿着支撑件顶部与型材接触的圆周布置，能够保证足够的连接强度，无需额外加工复杂的安装接口，适配方管、矩形管、角钢等多种常见钢结构型材的连接需求。在材料选型上，该支撑件采用钢质材料冲压成型，整体结构无拼接焊缝，锥面与底板为一体化结构，避免了拼接位置的应力集中问题，能够承受垂直方向的大吨位静载荷，即使在满载托盘的长期静压下，也不会出现结构变形、焊缝开裂的问题。不同于带橡胶减震垫的可调脚轮或者支撑脚，该钢制支撑件无额外非金属部件，能够适应焊接工位周边的高温环境、车间内的油污腐蚀环境，不会因为温度变化或者油污侵蚀出现部件老化失效问题，使用寿命与钢结构框架本身保持一致，后期无需单独更换支撑部件。从安装边界来看，该支撑件因为采用圆形底板设计，安装时无需刻意对准方向，只要保证顶部安装面与框架型材端面贴合即可，现场装配时的容错率更高，相比方形底板的支撑脚，不需要调整角度对齐型材边缘，能够有效缩短现场装配的工时。在实际应用场景中，这类固定支撑脚多用于不需要频繁移动、或者仅通过叉车进行整托转运的承载结构，比如车间内的冲压件存放托盘、焊接工装的底部支撑、固定式仓储货架的落地脚、钢结构物料周转框的底部支撑等场景，相比带调节功能的支撑脚，其结构更简单、承载能力更强、采购与维护成本更低，适合对支撑高度一致性要求高、地面平整度较好的室内工业场景。设计过程中需要重点关注锥面的倾斜角度与壁厚匹配，锥面角度既要保证冲压成型时的材料流动性，避免成型过程中出现壁厚减薄过度的问题，同时也要保证垂直载荷能够顺着锥面均匀传递到底板的整个接触面，避免载荷集中在中心孔位置造成底板局部变形。底板边缘采用圆弧卷边处理，避免冲压后的锐边划伤装配人员或者地面，同时也能提升底板边缘的结构强度，避免叉车转运过程中托盘剐蹭地面造成底板边缘变形。顶部中心孔的尺寸设计兼顾了焊接定位与螺栓固定两种安装方式，既可以在焊接时穿过定位销保证支撑件与型材的同轴度，也可以在需要可拆卸连接的场景下穿装螺栓进行固定，适配不同的装配工艺需求。在三维建模过程中，需要重点还原锥面的成型曲率、底板与锥面的过渡圆角、顶部安装面的平面度以及中心孔的位置精度，保证模型导入装配环境后能够准确模拟与型材的配合状态，提前排查安装干涉问题，为后续的冲压模具开发、焊接工装设计提供准确的数模依据。
