适配HDZERO Freestyle v.2的Apex Evo图传安装支架

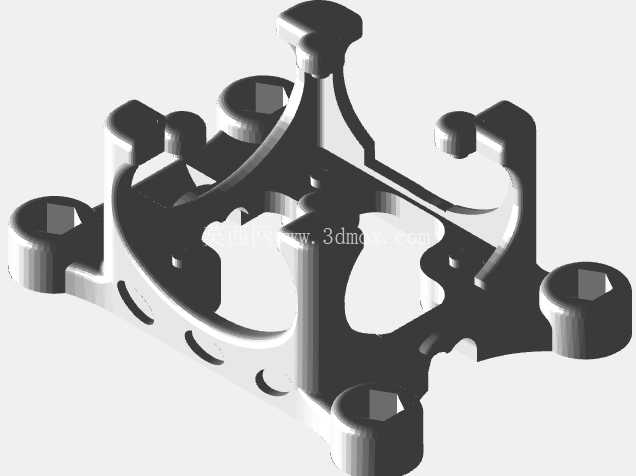

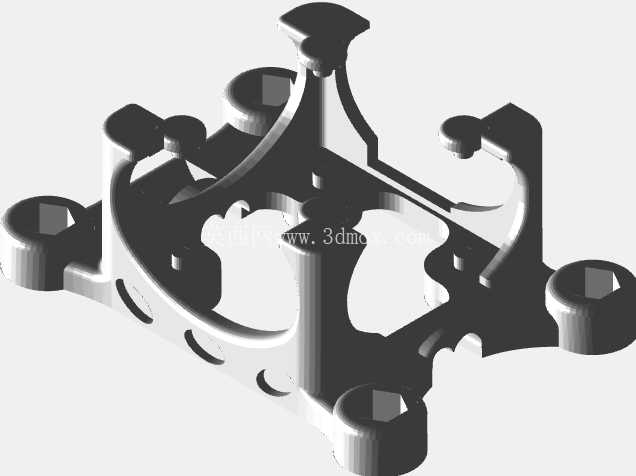

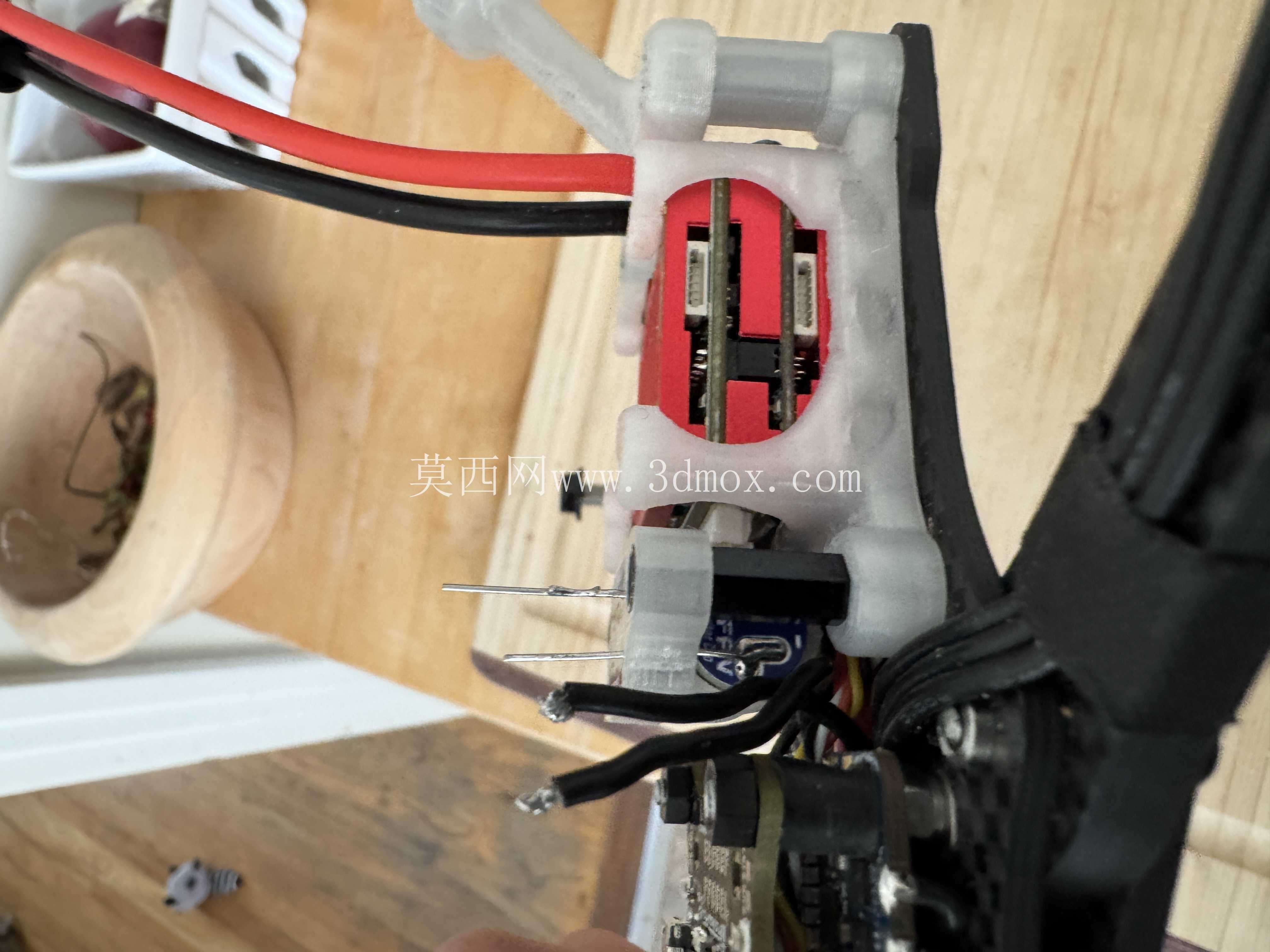

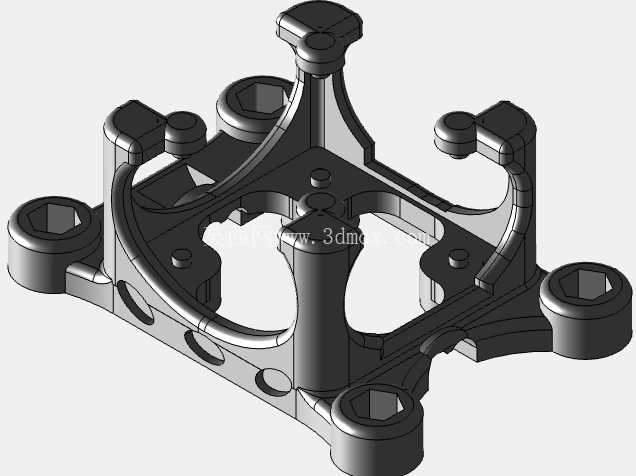

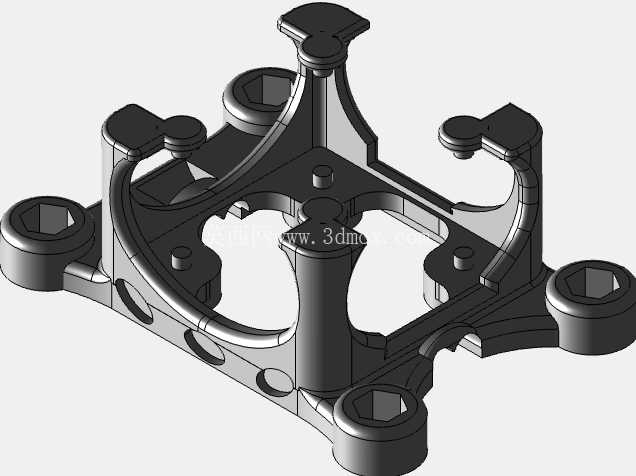

在FPV穿越机的日常改装与装机作业中，图传模块的固定可靠性直接影响飞行过程中的信号稳定性，不少飞手在使用HDZERO Freestyle v.2数字图传搭配ImpulseRC Apex Evo机架时，常会遇到原厂预留安装位匹配度不足、飞行动作中模块晃动导致接线松脱、图传散热空间被挤压的问题，这款专用安装支架正是针对这类实际装机痛点开发的结构件。从实际装机场景来看，该支架主要适配两类车架使用场景，一类是正品ImpulseRC Apex Evo系列穿越机车架，另一类是市面流通的SoloGood同规格仿品车架，两类车架的机头安装孔位公差、碳板厚度、走线槽位置都存在细微差异，设计阶段就针对两类车架的安装边界做了公差补偿，不需要飞手额外对碳板进行打磨或者扩孔，就能直接完成对位安装。结构设计上，支架采用半包裹式的限位结构，主体贴合图传模块的金属散热外壳轮廓，两侧预留了0.2mm的安装间隙，既可以保证图传模块装入后不会出现横向窜动，又能避免过盈配合挤压模块上的贴片元件，上下两端的固定柱对应机架碳板上的原厂安装孔位，柱体高度经过反复校核，安装后图传模块的天线接口端面刚好与机架机头外轮廓齐平，不会出现天线接头突出过多导致炸机时首先受力断裂的问题，也不会因为内凹过多导致天线馈线弯折半径过小，长期使用出现线芯断裂的隐患。走线空间的设计也充分考虑了实际装机的需求，支架侧面预留了开放式的走线槽，图传模块的供电线、视频信号线可以顺着槽位直接连接到飞控与电调的接线端，不需要额外弯折线材，槽位边缘做了R0.5的圆角处理，避免飞行过程中的高频振动磨损线材外皮造成短路。考虑到FPV飞行中炸机冲击的问题，支架的受力薄弱位置做了局部加厚处理，固定柱与主体连接的位置增加了三角加强筋，在受到侧向冲击时可以分散应力，避免固定柱断裂导致图传模块飞出，同时支架与图传模块接触的位置没有做全封闭设计，保留了超过60%的裸露散热面积，飞行过程中迎面的气流可以直接流过图传模块的散热外壳，不会因为支架包裹导致模块积热，出现长时间飞行后图传过热降频、画面卡顿的问题。安装边界方面，支架整体外形尺寸严格匹配Apex Evo机架的机头安装空间，装入后不会与机架上的摄像头固定座、机臂碳板、接收机天线产生干涉，摄像头的俯仰调节范围也不会因为支架安装受到限制，飞手可以根据自己的飞行习惯调整摄像头角度，不需要额外调整支架位置。从实际使用的反馈来看，这款支架解决了通用图传支架安装后需要反复调整位置、走线杂乱、炸机易损的问题，不管是日常休闲飞行的花飞机型，还是用于竞速比赛的装机配置，都能提供稳定的图传固定效果，不需要在飞行前反复检查图传模块的固定松紧度，也减少了因为图传固定问题导致的飞行故障。在结构建模阶段，设计人员参考了大量实际装机的公差数据，对不同批次的车架安装孔位偏差做了适配，固定孔的孔径预留了0.1mm的安装余量，使用常规的M2螺丝就可以完成固定，不需要使用特殊规格的紧固件，对于动手改装的飞手来说，整个安装过程不需要额外的加工工序，只需要将图传模块放入支架限位槽，对准机架孔位锁上螺丝就能完成安装，走线整理也更加规整，减少了机舱内杂乱线材对气流的阻挡，也能在一定程度上降低飞行过程中的风阻。
