MultifixA型快换刀架壁挂式安装固定座

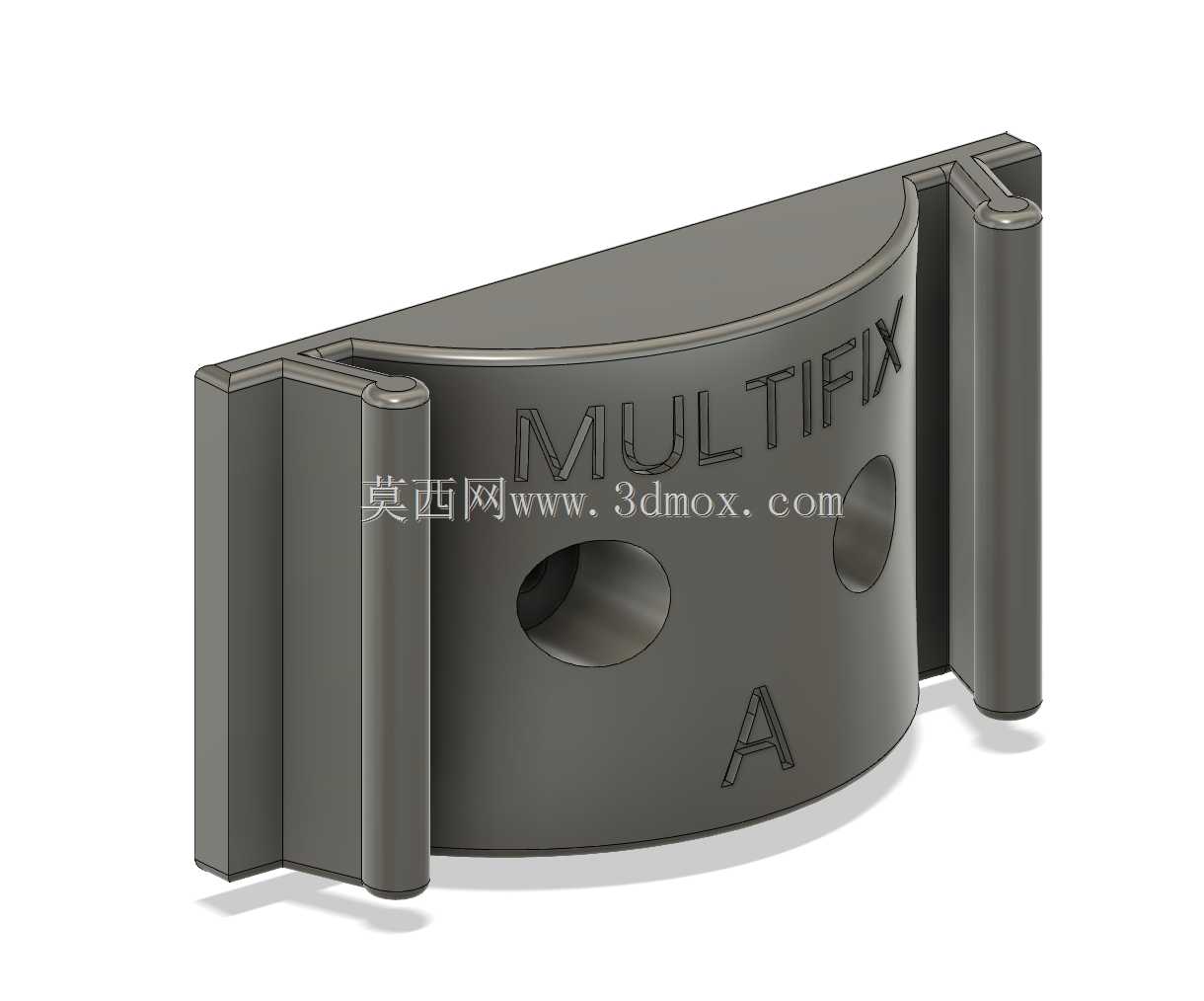

　　在普通车床的日常运维与工位优化场景中，快换刀架的收纳与就近安装一直是容易被忽略的细节，不少车间会将备用刀架随意放置在工作台抽屉或者料架层板上，不仅取用效率低，还容易因为磕碰损伤刀架的定位基准面，影响后续装刀精度。这款适配Multifix A型快换刀架的壁挂式安装座，正是针对车间车床工位的侧墙、设备立柱旁闲置垂直空间设计的固定构件，解决了快换刀架就近收纳、随取随用的实际需求。从结构设计来看，安装座主体采用半圆弧包裹式构型，内侧弧面完全匹配Multifix A刀架的圆柱基体轮廓，安装后刀架可以完全嵌入座体的容纳槽内，两侧的立式挡边刚好卡在刀架的定位凸台外侧，避免刀架沿轴向窜动脱出，即使车间内有行车经过产生小幅振动，

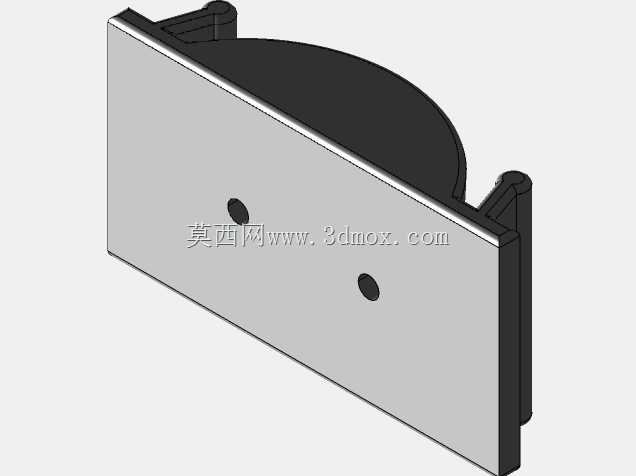

　　刀架也能稳定固定在座体上不会滑落。座体上开设的两个沉头安装孔，可适配常规的内六角膨胀螺丝或者T型螺栓，既可以直接固定在车间的水泥墙面、防火板隔墙，也能固定在车床床身的侧面立式安装面上，安装孔的沉头深度经过匹配设计，螺丝锁紧后头部不会突出座体内侧表面，不会和刀架基体产生刮擦干涉。设计过程中针对适配性做了反复验证，座体的包容弧面直径与Multifix A刀架的基体外径保持合理的间隙配合，既不会因为间隙过小导致刀架卡滞难以取放，也不会因为间隙过大导致刀架装入后晃动幅度过大，两侧挡边的间距刚好匹配刀架两侧的定位槽宽度，装入后刀架的周向自由度被完全限制，不会在座体内发生转动。考虑到实际加工场景的使用需求，座体的壁厚做了针对性加强，

　　常规采用40%填充率的3D打印工艺制作即可满足承重需求，即使采用PLA材质打印，也能稳定承载单组A型快换刀架的重量，不会出现长期受力变形的问题；如果采用金属材质切削加工，还可以进一步缩小壁厚，节省安装空间。从安装边界来看，这款安装座的整体外轮廓宽度适配Multifix A刀架的最大宽度，突出安装面的厚度仅略大于刀架的半径尺寸，安装后不会过多占用车间的通行空间，座体底部没有设置封闭端板，日常清理时落入的切屑、切削液可以直接从底部滑落，不会在座体内堆积造成清洁死角。在实际车床工位的应用中，将该安装座固定在车床操作侧的旁侧墙面上，换刀时可以直接将换下的刀架插入座体固定，需要使用时直接抽出即可，相比放置在远处的工具柜或者工作台面上，

　　能大幅缩短换刀过程中的走动距离，同时刀架的定位面始终处于悬空不接触的状态，不会因为和其他工具、工件堆放产生磕碰划伤，能有效延长快换刀架的定位精度保持周期。针对部分用户自行改装工具支架的需求，这款安装座的安装孔位也预留了足够的调整余量，两个安装孔的中心距适配常见的墙面膨胀螺丝安装间距，不需要额外打孔定位，直接标记孔位后即可完成安装，对于安装在铝型材框架旁的场景，也可以通过T型螺母直接固定在型材槽内，不需要额外加工转接板。座体表面的标识做了下沉式设计，打印或者加工时可以直接成型标识，不需要后续喷涂或者粘贴标签，长期使用也不会因为摩擦导致标识磨损，方便车间内多组不同型号刀架的分类收纳，避免不同规格的刀架混放导致拿取错误。
