轧制金属物料转运立式栏板手推车

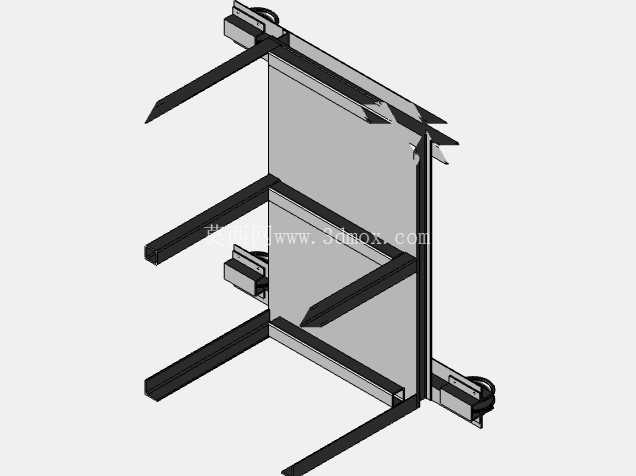

在汽车冲压件生产的轧制金属原料转运环节，这类带立式栏板的手推车是衔接原料存放区、冲压上料工位、余料暂存区的核心短途载具，区别于通用平板推车，其结构设计完全围绕长条形、易滚动、易滑移的轧制金属料特性做适配，避免常规平板车转运棒料、条料时出现的物料滚落、窜动刮碰工位设备的问题。从结构布局来看，整车采用低重心承载平台设计，台面为整块平整钢板焊接成型，台面边缘做了15mm高度的折边处理，既可以避免台面放置的小块边角料在推行过程中从边缘滑落，也能提升台面整体的抗弯折强度，当承载整捆轧制条料时，折边结构可分散台面局部集中载荷，减少长期重载下的台面变形量。四根立式栏板采用分段套接结构，并非整体固定焊接在台面上，每根立柱都对应台面上的定位套筒，可根据转运物料的高度灵活调整立柱伸出长度，当转运长度超过1.5m的长轧制棒料时，可将四根立柱全部升至最高位，在台面四周形成围挡限位，避免棒料在推车转向、经过车间地面伸缩缝颠簸时从侧面滑出；当转运尺寸较大的整摞轧制板料时，可将立柱全部降下至与台面齐平的位置，让台面形成完整的大平面承载空间，不会因为立柱凸起影响大尺寸板料的放置。行走轮组采用前定向、后万向的配置，两个定向轮安装在推车靠近推行侧的对端，保证推行过程中整车的直线行进稳定性，两个万向轮安装在靠近操作侧的位置，轮体采用聚氨酯包胶材质，既可以承受单轮300kg以上的额定载荷，也能减少推行过程中对车间环氧地坪的磨损，万向轮侧附带的刹车结构可在上下料工位停靠时踩下锁止，避免推车受外力滑移影响上料对位精度。整车的框架主梁采用矩形钢管焊接成型，所有焊接位置都做了焊后打磨处理，避免尖锐焊渣刮蹭轧制金属表面造成镀层或氧化层破损，主梁与台面的连接位置采用断续焊加三角加强筋的结构，在控制整车自重的前提下保证框架的抗扭强度，即使在转运过程中单轮经过车间地面的凹坑，框架也不会出现明显的扭转变形。从安装边界来看，整车的台面宽度控制在800mm，刚好适配车间内多数冲压设备的上料口宽度，推行时可直接停靠在上料口旁，不需要额外调整角度就能完成物料的转移，整车最低离地高度为120mm，可顺利通过车间内多数地面线缆盖板、小型坡度门槛，不会出现底盘刮蹭地面的问题。在实际生产场景中，这类推车除了用于轧制金属原料的转运，也可适配冲压工序完成后的长条状冲压件、余料框的周转，立式栏板的套接结构不需要额外工具就能完成高度调整，一线操作人员可根据单次转运的物料形态快速调整围挡状态，相比固定栏板的推车，其场景适配性更强，在多品种小批量的冲压生产车间里，可减少不同类型转运载具的配置数量，降低车间物流载具的管理成本。设计过程中特意将整车的重心控制在台面以下100mm左右的位置，即使栏板升至最高位放置较高的物料，整车的侧倾稳定角也能达到15度以上，在车间常规3度以内的地面坡度上停靠、推行都不会出现侧翻风险，轮组的安装位置向外超出主梁框架30mm，既可以提升轮组的支撑跨度增强稳定性，也能在推车意外碰撞工位护栏、设备本体时，让轮组先接触碰撞物，避免主梁或台面直接受撞击出现结构变形。
