汽车冲压模具用锥齿轮传动轴结构

在汽车覆盖件冲压生产线的送料、工位转序机构中，这类带锥齿的齿轮轴是交错轴动力传递的核心承载零件，区别于常规平行轴传动的光轴齿轮件，它直接将锥齿轮的啮合功能与传动轴的扭矩传递、安装定位功能集成在同一坯体上，省去了齿轮与轴的键连接装配环节，从根源上避免了配合间隙带来的传动回差，这对于冲压工位需要精准同步的送进、抬升动作来说至关重要——冲压节拍下哪怕0.1度的回差，都可能导致板料定位偏移，引发零件报废甚至模具撞损事故。

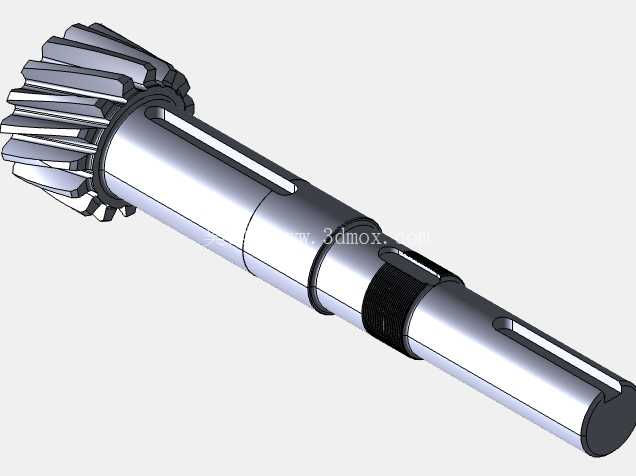

从结构设计逻辑来看，轴身的三段式轴径是按照安装边界的载荷分布做的梯度规划：靠近锥齿端的大直径轴段是主要的径向承载区，对应安装深沟球轴承或圆锥滚子轴承，承受锥齿轮啮合时产生的径向分力与轴向分力，轴肩位置做了R角过渡处理，避免热处理后应力集中引发的轴肩断裂；中间轴段设置的两处键槽，分别对应传动侧的动力输入连接与工位动作执行件的扭矩输出，键槽的宽度与深度按照接触挤压强度核算，匹配冲压机构间歇冲击载荷下的抗剪切要求；轴身中段的滚花区域，是为安装轴向定位挡圈预留的防滑结构，避免设备高速往复运转时挡圈出现轴向窜动，导致轴承预紧力失效；末端的小直径轴段为辅助支撑端，对应安装无内圈滚针轴承，控制长轴的挠曲变形量，保证锥齿轮啮合时的齿面接触面积始终保持在齿宽的70%以上，降低偏载引发的齿面磨损。

锥齿部分采用的是等顶隙收缩齿设计，齿向的螺旋角经过匹配计算，保证啮合重合度在1.2以上，既可以降低冲压间歇传动时的齿面冲击噪音，也能在瞬时过载时通过多齿共同承载避免断齿。齿端做了倒角修缘，一方面是方便装配时的齿轮啮合导入，另一方面可以减少啮合起始点的应力集中，延长齿轮的冲击疲劳寿命。轴身的所有退刀槽、越程槽尺寸都按照机加工工艺要求做了统一规划，外圆磨加工的表面粗糙度控制在Ra0.8，满足轴承配合面的精度要求，非配合面的粗糙度控制在Ra3.2，减少不必要的加工成本。

在实际安装场景中，这类齿轮轴的轴向窜动量需要控制在0.02mm以内，通过两端轴承的预紧垫片调整，预紧力过大会导致轴承发热抱死，预紧力过小则会引发啮合间隙过大，出现传动冲击。轴上键槽的对称度公差控制在0.015mm，避免装配时键的侧面出现点接触，导致扭矩传递时的键侧压溃。锥齿轮的接触斑点需要在装配时做涂色检验，保证接触区位于齿面中部略偏小端，避免重载时齿端出现崩边。这类集成式齿轮轴相比分体装配的齿轮与轴结构，整体同轴度更容易保证，动平衡性能更好，适合在每分钟15-30次冲压节拍的中高速冲压线上使用，能够覆盖汽车车门、翼子板、结构加强板等各类冲压件生产工位的动力传递需求，在长期交变冲击载荷下的结构稳定性比分体结构高40%以上，也减少了日常维护中齿轮与轴配合松动的故障排查点。
