带M3螺纹孔的冲压工序侧夹定位件

项目分类:汽车冲压模具 发布时间:2026-07-30 ID:1205755
  • 带M3螺纹孔的冲压工序侧夹定位件
  • 带M3螺纹孔的冲压工序侧夹定位件
  • 带M3螺纹孔的冲压工序侧夹定位件
  • 带M3螺纹孔的冲压工序侧夹定位件

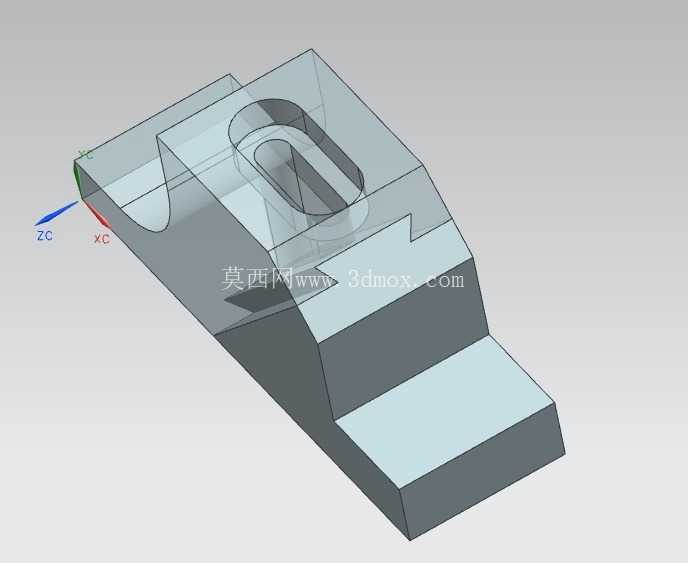

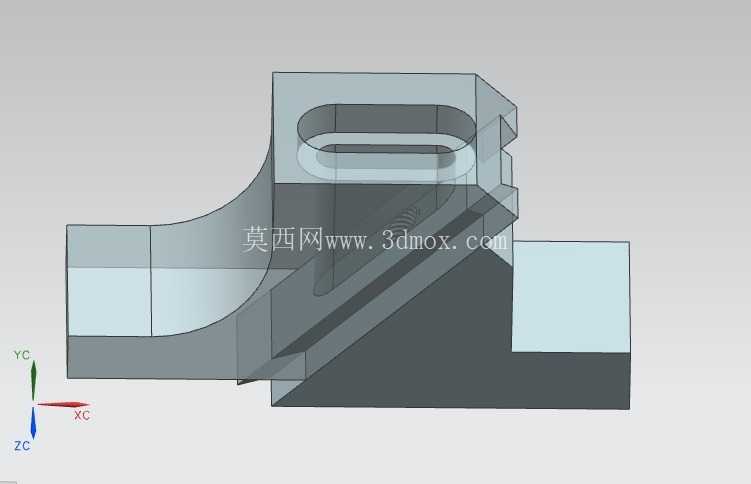

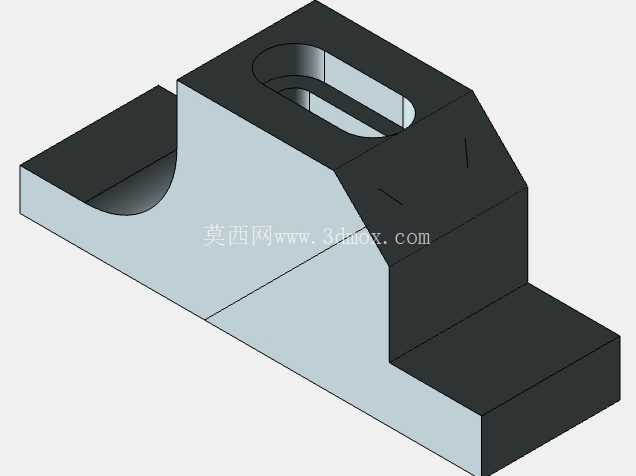

在汽车覆盖件冲压生产线的工序间定位环节,这类带M3螺纹孔的侧夹是工位上使用频率极高的侧向定位夹紧元件,主要布置在冲压模具下模座的侧向基准面位置,负责对送入工位的板料侧边进行抵靠定位,同时配合上模的压料结构完成板料的位置锁定,避免冲压过程中板料出现侧向窜动,直接影响冲压件的形位公差精度。不同于常规的直面定位块,这款侧夹的接触端做了内凹圆弧让位结构,这个设计是为了避让板料边缘的预弯翻边结构——汽车冲压件很多侧边在进入本工序前已经完成了预弯处理,如果用直面定位块抵靠,会挤压预弯边造成变形,圆弧让位刚好能容纳预弯凸起,让定位基准面贴合在板料的平整基准边上,保证定位精度不受前序工序结构的影响。夹体中部开设的长条形腰型孔是安装调节位,安装时螺栓穿过腰型孔固定在下模座的T型槽内,腰型孔的长度方向垂直于板料送进方向,现场调试时可以根据不同批次板料的宽度公差,松开螺栓微调侧夹的前后位置,调整到位后再锁紧螺栓,不需要重新加工安装孔,大幅缩短换型调试的时间。夹体上的M3螺纹孔主要用于安装辅助定位挡销或者小型检测支架,部分工位需要在侧夹位置加装板料到位检测的触片,M3螺纹孔可以直接固定触片支架,不需要额外在夹体上钻孔攻丝,减少现场二次加工的工作量。从结构受力角度看,这款侧夹的主体采用阶梯式变截面设计,靠近安装面的底部做了加厚处理,因为夹紧时板料对侧夹的反作用力主要集中在底部安装位置,加厚结构可以提升夹体的抗弯强度,避免长期受冲击出现根部断裂;上部的定位接触段做了斜切减重处理,在保证接触面积足够的前提下减少夹体的整体重量,同时斜切面可以避让上模下行时的压料板轮廓,避免上下模发生干涉。夹体的安装边界需要匹配下模座的T型槽间距,腰型孔的宽度适配M8的安装螺栓,安装时侧夹的定位基准面需要与下模的送料方向保持平行,平面度公差控制在0.02mm以内,否则会造成板料定位偏斜。在实际生产场景中,这类侧夹通常成对布置在板料的两侧,一侧作为固定基准侧,另一侧作为可调压紧侧,固定基准侧的侧夹位置调整到位后会配做定位销锁死位置,保证每批次生产的定位基准统一;可调侧的侧夹会配合弹簧结构,在板料送入后自动抵紧板料侧边,补偿板料的宽度公差。不同于大型的夹紧气缸结构,这种纯机械结构的侧夹不需要外接气路,结构简单可靠,在高速冲压工位上的故障率极低,日常维护只需要定期检查安装螺栓的锁紧状态,以及定位面的磨损情况,当定位面磨损量超过0.1mm时,可以通过腰型孔微调位置补偿磨损量,延长夹体的使用寿命。从建模逻辑上看,这款侧夹的建模优先从安装基准面开始绘制草图,先确定底部安装面的轮廓尺寸,再向上拉伸主体结构,之后切除中部的腰型安装孔,再加工端部的圆弧让位结构,最后添加M3螺纹孔的特征,建模过程中所有的安装尺寸都需要匹配模具的标准件库参数,保证和现有模具的安装槽位通用,不需要额外修改模座结构。在冲压工序中,侧夹的定位面高度需要匹配板料的厚度,通常定位面的高度要大于板料厚度的1.5倍,保证抵靠时的接触面积足够,避免板料边缘出现翘曲,这款侧夹的定位面高度经过优化,适配0.8-2.5mm厚度的汽车冷轧钢板,覆盖了大部分汽车外覆盖件和结构件的板厚范围。夹体的边角位置都做了C1的倒角处理,避免安装调试时锋利的边角划伤操作人员,同时也能减少应力集中,提升夹体的抗冲击性能。
