现代室内壁炉排烟导风结构设计

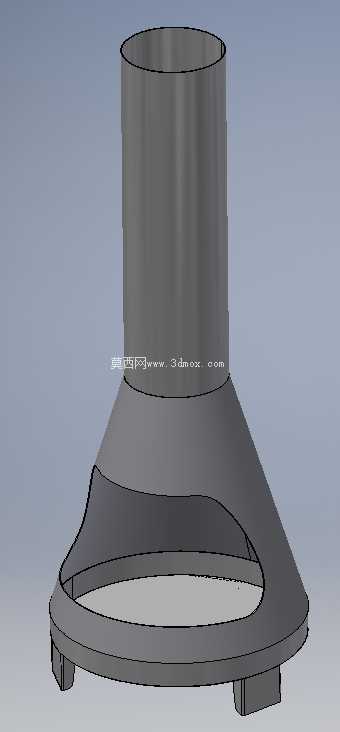

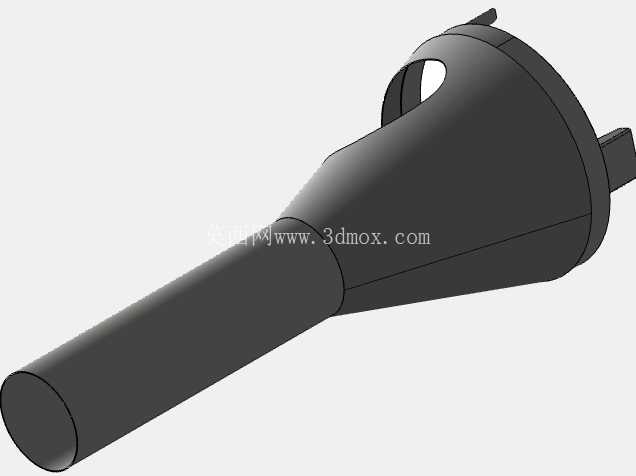

该结构为室内壁炉配套的排烟导风集成构件，主要应用于民用独立式室内采暖壁炉的上部排烟衔接段，承担炉膛烟气导流、排烟管路对接、炉体上部热流分散的核心作用，适配以生物质颗粒、清洁型煤为燃料的现代家用采暖壁炉，安装位置处于炉膛正上方与竖向排烟管的过渡区域，是平衡排烟效率与炉体周边散热效果的关键结构件。从实际使用场景来看，这类构件需要同时兼顾两个核心需求：一是要保证炉膛内燃烧产生的烟气能够以最小的风阻进入竖向排烟管道，避免出现烟气倒灌、排烟不畅导致的室内一氧化碳积聚风险；二是要在导烟的过程中，将部分上升的辐射热均匀分散到炉体上部周边空间，避免排烟管根部局部温度过高，同时提升室内采暖的热覆盖范围。设计过程中首先确定了上下衔接的边界尺寸，上部圆柱段为标准排烟管对接端，直径适配国内民用采暖设备常用的150mm-200mm直径金属排烟管，圆柱段高度预留120mm-150mm的插接深度，保证与排烟管连接后有足够的搭接长度，无需额外增加固定卡箍即可满足密封与结构强度要求，插接段外壁预留1mm的安装公差，适配不同壁厚的金属排烟管安装需求。下部为扩口式导风结构，扩口段采用平滑的锥面过渡，锥面角度控制在35度-40度之间，这个角度区间是经过多次流场仿真验证的最优值，既不会因为锥角过小导致导风罩整体高度过高、占用室内上部空间，也不会因为锥角过大导致烟气上升过程中形成局部涡流、增加排烟阻力。扩口底部的环形支撑边采用外翻边结构，外翻边宽度设置为25mm，一方面可以直接搭在壁炉炉膛的上部支撑法兰上，安装时无需额外设计复杂的定位结构，直接放置即可完成初步定位，后续通过周边三个均匀分布的固定支脚与炉体上沿完成螺栓固定，支脚高度预留10mm的调节间隙，可适配不同加工精度的炉体法兰平面，避免因为焊接变形导致安装时出现翘边、密封不严的问题。导风罩正面开设的弧形缺口是经过多轮迭代优化的结构，这个缺口并非装饰性设计，而是承担两个实际功能：一是作为炉膛上部的二次补风入口，当炉膛内燃料燃烧处于旺火阶段时，负压会从这个缺口卷入部分室内空气，在导风罩内部形成二次旋流，让未完全燃烧的微小碳粒在这个区域完成二次燃烧，降低排烟中的颗粒物含量，同时提升热效率；二是可以通过这个缺口观察炉膛上部的火焰燃烧状态，无需俯身查看炉门观察窗，日常使用时可以快速判断燃烧工况。整个构件采用1.2mm-1.5mm厚度的冷轧钢板冲压焊接成型，所有拼接位置采用连续满焊工艺，避免烟气从焊缝缝隙溢出，表面做耐高温喷塑处理，可承受长期200℃以内的工作温度，不会出现漆面脱落、氧化生锈的问题。结构设计时充分考虑了冲压加工的工艺性，所有曲面过渡位置均设置了不小于R5mm的圆角，避免冲压过程中出现应力集中导致的板材开裂，扩口段与上部圆柱段的衔接位置采用旋压工艺一次成型，减少焊接接缝数量，降低加工成本同时提升结构整体强度。安装边界方面，整个导风构件的总高度控制在280mm-320mm之间，底部扩口的最大直径不超过450mm，适配目前市场上主流的300mm-400mm直径的圆形炉膛壁炉，安装完成后导风罩最外沿与炉体侧壁的距离不超过50mm，不会额外占用过多的室内空间，同时底部支撑边与炉体法兰之间可以根据密封需求添加陶瓷纤维密封垫，进一步提升密封性能，避免烟气泄漏。在流场设计上，内部没有设置额外的导流挡板，避免长期使用后烟灰在挡板位置积聚、堵塞排烟通道，光滑的内壁曲面可以让上升的烟气自然形成中心流速快、周边流速慢的流场，周边流速较慢的区域携带的热量会通过锥面金属壁向外辐射，提升室内采暖效果，中心区域的高速气流则直接将烟气导入上部排烟管排出，兼顾排烟效率与散热需求。
