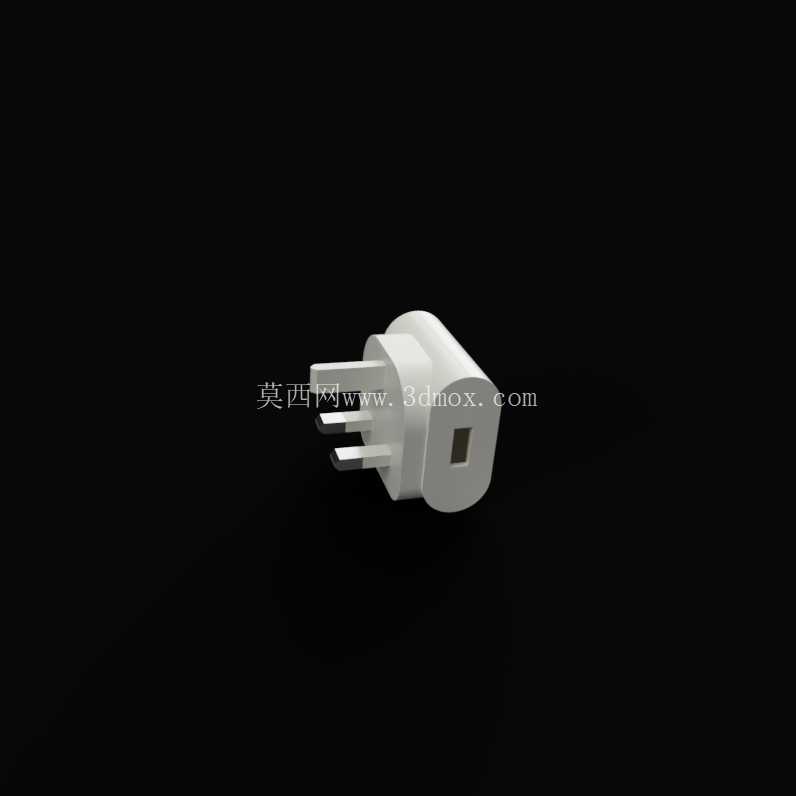

英规插头款宜家USB充电适配器结构设计

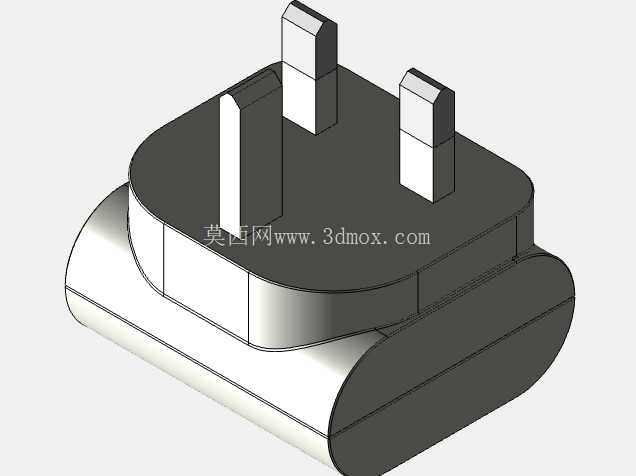

日常做消费电子结构建模时，英规充电类产品的适配细节往往是最容易踩坑的部分，这款适配英式插座的USB充电装置，首先要解决的就是BS1363标准下的插脚匹配问题。不同于国内扁形插脚的设计，英规插脚为矩形方脚，三个插脚呈等腰三角分布，接地脚位于上方，零火线插脚在下方水平排布，建模时首先要确认插脚的伸出长度、截面尺寸完全符合英标插座的插套啮合深度要求，插脚根部要做圆弧过渡避免应力集中，同时插脚与壳体的配合处要设计密封挡边，防止日常使用中灰尘、泼溅的液体顺着缝隙进入壳体内部。

从实际应用场景来看，这类充电器主要面向使用英式插座标准的地区，日常给手机、蓝牙耳机、小型数码外设提供5V直流供电，因此壳体的握持插拔手感是设计时需要重点考量的部分。整体壳体采用圆润的弧面过渡，没有尖锐棱角，插拔时手指贴合壳体侧面的弧度能施加足够的按压力，不会出现打滑的情况。壳体正面的USB输出口做了下沉式台阶设计，接口端面与壳体表面预留0.3mm的内凹量，避免USB公头插入时刮擦壳体表面的涂层，同时接口内部的胶芯定位要精准，保证公头插入后不会出现松垮晃动的情况，长期插拔也不会出现接触不良的问题。

内部结构的排布上，要在有限的壳体空间内完成高压侧、低压侧的隔离，插脚的连接铜片直接与PCB板的高压输入端焊接，铜片的弯折角度要精准控制，既要保证插脚的位置度公差在0.1mm以内，避免插入插座时出现卡滞，也要保证铜片与壳体内壁的筋位完全贴合，不会因为插拔的外力出现移位。高低压区域之间要设计隔离筋，隔离筋的高度要超过PCB板上最高元器件的高度，满足安规距离要求，避免高压击穿带来的安全隐患。壳体的上下盖采用卡扣加超声波焊接的固定方式，卡扣均匀分布在壳体四周边缘，焊接线的截面设计成三角形导能筋，焊接时能快速熔融粘合，保证壳体拼接后的缝隙均匀，没有明显的段差。

安装边界方面，这款充电器插入墙面插座后，壳体突出墙面的厚度控制在合理范围，不会遮挡相邻的插座插孔，这一点在多联插座面板上尤为重要。插脚的端面做了微小的倒角处理，插入插座时能起到导向作用，不需要刻意对准就能顺利插入，拔出时的力度控制在合适区间，既不会因为太松导致接触不良，也不会因为太紧导致拔出困难。壳体表面采用细磨砂纹理处理，既能避免日常使用留下指纹划痕，也能增加插拔时的摩擦力。USB接口的金属外壳要做接地处理，和上方的接地插脚通过铜片连通，一旦出现内部绝缘击穿的情况，能及时将电流导向接地端，保障使用安全。

实际建模过程中，插脚的位置度是需要反复校验的部分，三个插脚的相对位置尺寸要完全匹配英标插座的孔位公差，接地插脚的长度要比零火线插脚略长，保证插入时先接通接地端，拔出时后断开接地端，符合安全设计规范。壳体内部的筋位设计既要起到固定PCB板的作用，也要预留足够的散热空间，元器件工作时产生的热量能通过壳体内壁的空隙传导到壳体表面散出，避免内部积热导致元器件寿命缩短。壳体的边角处做了2mm的圆角处理，即使不小心从桌面掉落，圆角结构也能分散冲击力，降低壳体开裂的概率。
