空心管弯曲加工后检测用弯管夹具结构

在汽车零部件冲压配套的管件加工产线中，弯管类零件的成型后形位公差校验一直是容易被忽略却直接影响后续装配精度的环节，这套弯管夹具正是针对小直径空心弯管弯曲加工后的形位检测场景设计，替代传统人工手持比对的低效检测方式，为管件的轮廓度、弯曲角度、端口位置度校验提供稳定的定位基准。

从实际产线使用逻辑来看，这类夹具一般布置在弯管工序后的检验工位，不需要配套复杂的动力源，依靠纯机械结构的定位与夹紧单元完成工件固定，操作人员只需要将完成弯曲加工的空心管顺着导向结构放入夹具，就能快速判断管件的弯曲成型尺寸是否符合公差要求，不需要反复调整测量基准，单工件检测耗时可以控制在数秒内，适配中小批量汽车冲压配套管件的全检需求，也能兼容抽检环节的快速校验。

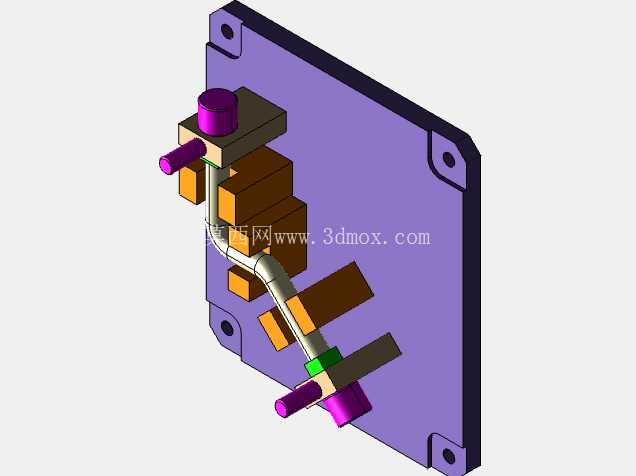

整套夹具的安装基准是一块带四个安装沉孔的方形安装基板，基板采用厚度均匀的钢板加工而成，四个角的沉孔位置按照通用检验工作台的T型槽间距设计，可以直接通过螺栓固定在标准检验工作台上，不需要额外加工过渡安装板，安装边界控制在300mm见方的范围内，不会占用过多检验工位的操作空间，基板表面做了发黑防锈处理，长期接触车间的切削液残留也不容易出现锈蚀，能维持基准面的平面度精度。

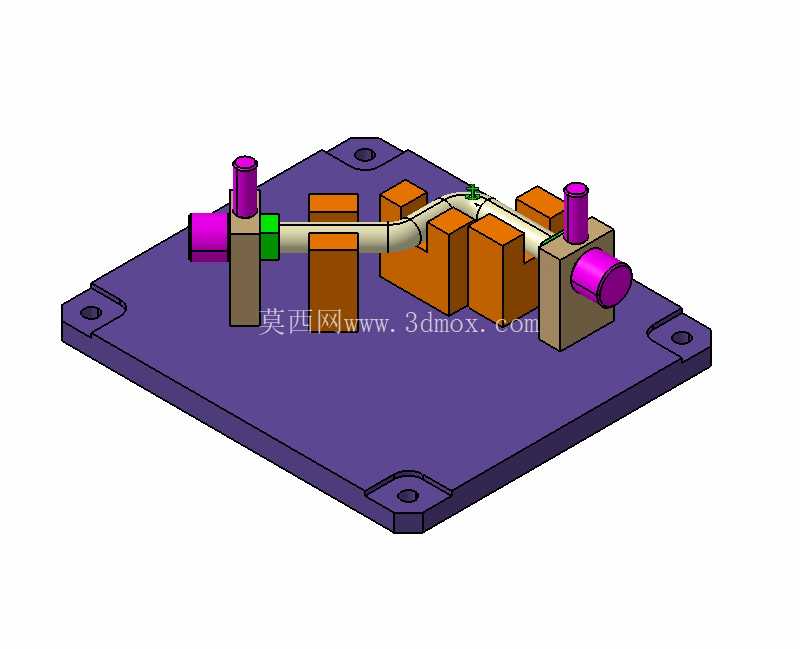

定位单元的设计完全匹配空心弯管的空间走向，沿着管件的弯曲路径布置了多组阶梯式定位块，这些定位块的工作面完全按照合格管件的理论轮廓加工，每一段定位块对应弯管的一个直线段或圆弧段，当管件放入后，如果所有轮廓面都能和定位块贴合，且两端的圆柱销能顺利插入管件的内孔，就说明管件的弯曲角度、空间位置、各段长度都符合设计要求，一旦出现某一段无法贴合、定位销插不进的情况，就能直接判定该工件存在成型超差问题，不需要再借助卡尺、角度尺做逐项测量。

夹紧单元采用了快拆式的手动压紧结构，在弯管的两个直线段末端分别设置了带手柄的压紧销，其中一端搭配了可调式的压块，压块的行程可以根据管件的外径公差做微调，避免压伤薄壁空心管的表面，也能适配小范围外径公差的同规格弯管检测；顶部的压紧柱采用耐磨铜套做导向，反复插拔也不会出现卡顿，操作人员只需要扳动手柄就能完成压紧与松开，不需要额外工具，操作力度经过适配，普通检验人员单手就能完成操作，不会出现夹紧力过大导致管件变形、或是夹紧力不足导致检测过程中管件移位的问题。

设计过程中特意规避了复杂的联动结构，所有定位块、压紧组件都采用螺栓固定在基板上，后期如果检测同系列不同弯曲参数的弯管，只需要更换对应的定位块和调整压紧销的位置，不需要重新加工整块基板，能降低多品种小批量生产下的工装制造成本；所有和管件接触的定位面、压紧面都做了倒角处理，不会刮伤管件表面的镀层或防锈层，避免检测环节对工件造成二次损伤。

从结构细节来看，定位块的排布避开了弯管的焊缝位置（针对有缝焊接管的检测场景），不会因为焊缝的凸起导致管件无法落位造成误判；基板上预留了排屑缺口，检测过程中带入的金属切屑、灰尘可以顺着缺口掉落，不会堆积在定位面上影响检测精度；压紧组件的手柄都朝向操作人员的操作侧，不需要探身或者绕过夹具操作，符合检验工位的人机工程要求，长时间重复操作也不容易产生疲劳。

这套夹具没有集成复杂的测量传感器，属于纯机械的通止类检测工装，相比三坐标等精密检测设备，它的投入成本极低，对使用环境没有特殊要求，不需要恒温恒湿的检测室，直接放在生产车间的工位旁就能使用，非常适合冲压管件生产现场的快速在线检测，能有效避免不合格的弯管流入后续的焊接、装配工序，减少后续工序的返工成本。
