汽车钣金冲压件加工后检测定位夹具

在汽车冲压零部件的量产制程中，冲压工序完成后的零件形位公差检测环节，一直是制约产线节拍与品控一致性的关键节点——传统人工手持测量的方式不仅效率低下，还容易因为零件摆放姿态偏差、夹持力不均导致零件变形，最终造成测量数据失真，无法真实反映冲压件的成型质量。这套夹具正是针对汽车钣金冲压件的后工序检测场景开发，核心作用是在检测作业时为钣金零件提供稳定、统一的定位基准，同时通过可控的夹紧力避免薄壁钣金件产生装夹变形，保证检测数据的可重复性与准确性。

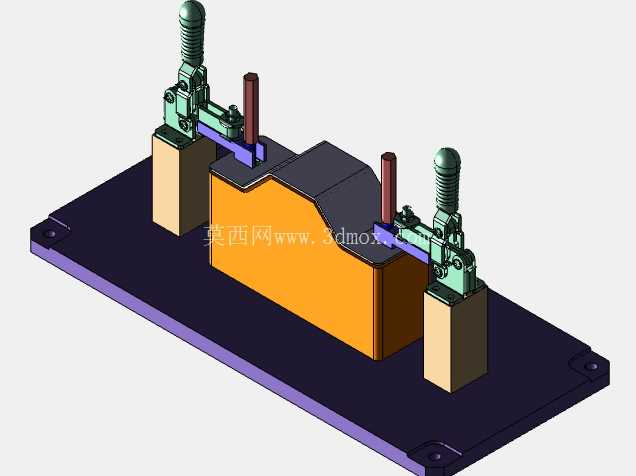

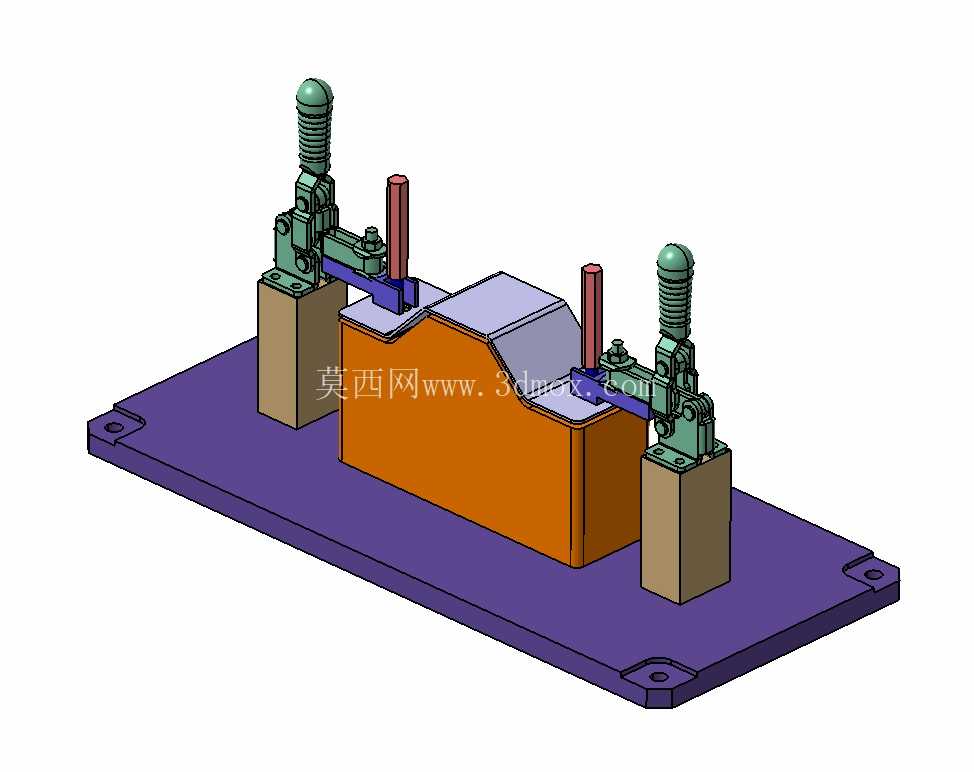

从结构布局来看，整套夹具采用底板集成式设计，紫色的安装底板作为所有功能组件的承载基础，底板四角预留了带沉孔的安装位，可直接通过螺栓固定在检测平台或者三坐标测量机的工作台面上，安装边界完全适配主流检测设备的工作台尺寸，不需要额外制作转接板，减少了安装累积误差。底板上的两个立式夹紧单元采用对称式布局，每个夹紧单元都集成了垂直导向的弹性压头与侧向定位挡块：顶部带波纹防尘套的压头内部集成了弹簧缓冲结构，夹紧行程可以根据钣金件的料厚差异进行微调，压头末端的聚氨酯压块直接接触钣金件表面，既可以提供足够的夹紧摩擦力防止零件检测过程中移位，又不会在薄壁钣金表面留下压痕，避免对合格零件造成二次损伤。侧向的定位块采用硬质合金镶件，长期反复装夹也不会出现磨损导致定位基准偏移，保证长期使用的精度稳定性。

夹具中间的零件支撑座完全按照待检测钣金冲压件的型面做仿形设计，橙色的支撑主体与零件的下表面完全贴合，支撑型面的加工精度控制在0.02mm以内，零件放置到支撑座上之后，不需要额外调整就能自然贴合定位面，配合两端的夹紧机构，可以在3秒内完成单个零件的装夹动作，相比传统的螺栓压板装夹方式，装夹效率提升60%以上。支撑座侧面的紫色定位销对应零件上的工艺孔，实现零件的完全定位，限制六个自由度，保证每次装夹的零件姿态完全一致，消除装夹姿态差异带来的测量误差。

设计过程中重点考虑了薄壁钣金件的装夹变形问题，夹紧点的位置全部选在零件冲压成型后的加强筋位置，这些位置的零件刚性更好，夹紧力施加后不会产生局部凹陷变形；同时两个夹紧单元的夹紧力做了匹配设计，单个压头的夹紧力控制在80-120N区间，既可以抵抗测量过程中接触式测头的触碰力，又不会超过钣金件的屈服强度造成永久变形。整套夹具的所有活动部件都做了防尘处理，压头的导向杆位置加装了波纹防尘套，可以阻挡检测车间内的金属碎屑、灰尘进入导向间隙，减少日常维护的频次，适合在量产车间的检测工位长期连续使用。

从实际使用场景来看，这套夹具既可以配合手持式百分表、轮廓仪做线下的快速抽检，也可以安装在三坐标测量机上做零件的全尺寸精密检测，还能适配自动化检测线的机械手上下料需求——夹紧机构的驱动端预留了自动化接口，后续可以快速更换为气动或者电动驱动单元，不需要改动主体支撑结构就能升级为自动化工装，适配不同自动化程度的产线需求。夹具的整体外形尺寸紧凑，不会占用过多的工作台空间，两个夹紧单元的操作手柄位置都设置在操作人员的顺手侧，装夹过程中不需要探身或者调整姿势，符合人机工程学要求，长时间重复装夹作业也不容易产生疲劳。
