跌落测试相机模块安装固定夹具结构

在消费电子、车载电子零部件的可靠性验证环节，跌落测试是模拟产品在运输、日常使用过程中意外掉落场景的必做验证项目，测试过程中需要高速相机全程捕捉样品跌落瞬间的姿态变化、结构形变以及碰撞后的失效点位，这款夹具正是为固定高速拍摄相机模块设计的专用安装结构。从实际产线与实验室的使用场景来看，这类夹具需要同时满足多场景安装适配、拍摄角度稳定可调、抗冲击无位移的核心要求，毕竟跌落测试的冲击加速度往往能达到几十到上百个G，一旦相机固定结构出现松动偏移，就会导致拍摄画面失焦、采样点位错位，直接造成整组测试数据作废，甚至可能因为夹具脱落砸坏测试样品或高速采集设备。

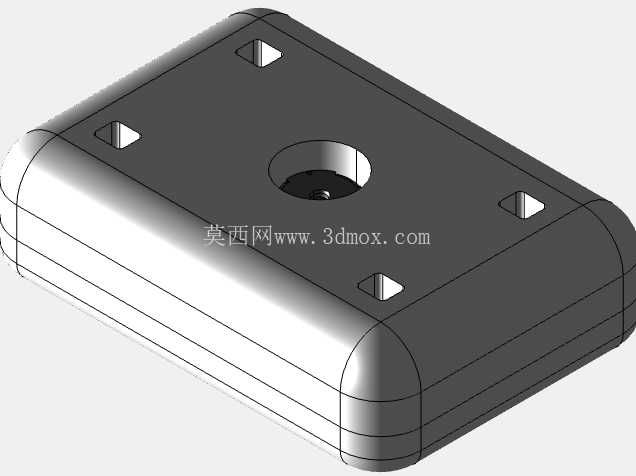

从结构设计思路来看，这款夹具采用一体化盒式承托主体，主体边缘做了大圆角过渡处理，一方面是为了消除安装过程中的锐边划伤风险，另一方面圆角结构能够分散冲击载荷，避免直角位置在长期受振后出现应力集中开裂的问题。主体顶面设置的四个沉头安装孔，采用对称式布局，孔位的沉头深度经过匹配计算，能够让内六角安装螺丝完全沉入孔内，不会出现螺丝凸起干涉相机模块安装的问题，同时对称孔位可以兼容不同安装基面的固定需求，不管是安装在测试架的铝型材立面上，还是固定在可调节角度的云台上，都能保证受力均匀，不会出现单侧受力翘起的情况。顶面中心的大尺寸通孔是为相机镜头预留的拍摄通光位，孔位周边做了微小的凸台限位，相机模块安装时可以直接靠凸台完成初定位，不需要反复调整镜头与通孔的同轴度，能够大幅缩短测试前的设备调试时间。

从安装边界与尺寸适配来看，夹具的内腔尺寸完全匹配常用高速工业相机模块的外形轮廓，内腔侧壁预留了0.2mm的安装间隙，既不会因为间隙过大导致相机在夹具内出现窜动，也不会因为间隙过小造成装配卡滞，不需要额外施加外力就能顺利将相机模块推入腔体，配合侧面的紧定螺丝孔位，可以从侧面对相机模块进行二次锁紧，保证在高强度冲击下相机与夹具不会出现相对位移。夹具的整体厚度经过刚度校核，在采用常用铝合金材料加工的情况下，即使承受150G的冲击加速度，主体的形变量也能控制在0.05mm以内，完全满足高速拍摄的焦距稳定性要求，不会因为结构形变导致画面模糊。

在实际使用过程中，这款夹具可以搭配不同的转接件实现多维度的角度调节，比如搭配万向转接座时，可以调整相机的俯拍、仰拍角度，完整捕捉样品不同面的跌落碰撞过程；如果安装在跌落测试舱的内壁固定位，四个沉头孔可以直接配合T型螺栓与铝型材框架连接，不需要额外打孔适配。夹具的盒式结构还能对相机模块起到一定的防护作用，避免测试过程中飞溅的样品碎屑直接撞击相机镜头或机身，降低测试过程中的设备损坏风险。不同于通用型的相机固定支架，这款夹具是专门针对跌落测试场景做的优化设计，没有多余的调节冗余结构，整体刚性更强，安装完成后不需要反复锁紧确认，能够有效降低测试人员的设备调试工作量，同时避免因为通用支架锁止不牢导致的测试异常。

从结构细节来看，夹具的所有棱边都做了倒角处理，安装面的平面度控制在0.1mm以内，能够保证与安装基面完全贴合，不会出现安装倾斜导致的镜头光轴偏移。侧面预留的走线槽位，可以让相机的数据线、供电线从腔体内部顺出，避免线缆外露在测试区域内，防止跌落样品砸到线缆拉扯相机。整个结构没有复杂的异形曲面，采用常规的铣削加工就能完成生产，加工成本低，后期如果出现安装孔磨损的情况，也可以快速返修重新攻牙或者扩孔，维护成本极低，非常适合实验室长期高频次的测试场景使用。
