手动简易电镀挂具结构设计方案

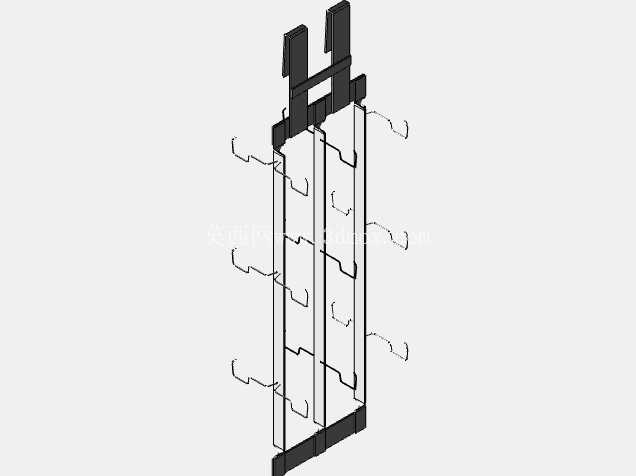

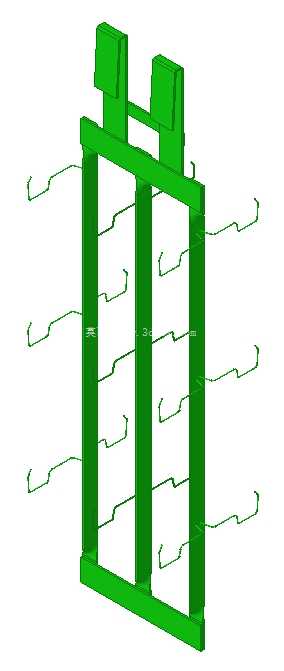

在中小批量五金件电镀加工场景中，这类手动简易挂架是产线前端上料、槽体间转运工序里的核心承载工装，主要适配小型长条状、带挂孔结构的冲压件电镀作业，替代传统零散绑扎的上料方式，能大幅降低工件间磕碰划伤、镀层不均的不良率。从结构设计逻辑来看，整体采用竖置双主梁框架结构，顶部设置的卡接式挂头是核心安装定位结构，尺寸匹配常规手动电镀线的槽体边沿挂座、手动吊具的挂接卡口，安装时直接卡入即可完成定位，不需要额外紧固件锁紧，适配产线快速上下料的操作节奏，挂头的卡接宽度做了限位设计，避免挂架在槽内晃动导致工件碰撞。主梁两侧均匀排布的弹性挂钩是工件承载单元，挂钩采用弯折成型结构，每个挂钩的开口角度、伸出长度经过反复校核，既保证工件挂取时操作顺畅，又能在电镀过程中避免工件受槽液冲击脱落，相邻挂钩的间距设置充分考虑了镀层沉积的空间要求，不会出现工件间距过小导致的电力线遮挡问题，保证每个工件的镀层厚度均匀性。底部设置的横向连接梁主要作用是提升整体框架的结构刚性，避免长期受槽液腐蚀、工件重量负载后出现主梁变形歪斜的问题，连接梁与主梁的连接位置做了避让设计，不会干扰最下层工件的挂取操作。从安装边界来看，整体框架的宽度适配常规手动电镀槽的槽内净宽，放入槽体后两侧与槽壁预留足够的操作间隙，不会出现刮蹭槽壁阳极板的情况；整体高度匹配常规手动电镀线的槽液深度，挂架挂入后所有挂钩位置的工件都能完全浸没在槽液液面以下，顶部挂头位置高出槽液液面，避免挂头长期浸在槽液中出现腐蚀结垢问题。这类手动挂架的结构没有复杂的传动、锁紧组件，整体重量控制在单人手动操作可承受的范围内，操作人员可直接手持挂头完成上料、转槽、下料全流程操作，不需要额外辅助吊装设备，非常适合多品种小批量的电镀加工场景，换产时不需要调整结构，只要根据工件的挂孔尺寸更换对应规格的挂钩即可适配不同工件的加工需求。挂钩的排布采用双侧对称布局，单批次可挂载的工件数量经过平衡设计，既保证单架产能，又不会因为挂载过重导致操作人员劳动强度过大，同时双侧挂载的重量对称分布，挂架挂入槽体后不会出现偏斜，保证所有工件的浸没深度一致。在结构细节处理上，所有挂钩与主梁的连接位置都做了圆滑过渡处理，没有尖锐棱角，避免操作过程中划伤操作人员，也减少电镀过程中尖端放电导致的镀层结瘤问题；整体框架的杆件截面选择充分考虑了耐腐蚀需求，在保证结构强度的前提下尽可能减少材料用量，降低挂架自身重量，同时减少挂架在槽液中的占空比，提升槽体的有效装载空间。实际使用过程中，这类挂架可适配镀铬、镀锌、镀镍等多个常规电镀工艺场景，只要根据槽液的腐蚀特性选择对应材质的杆件加工即可，结构本身不需要做大幅调整，框架的镂空结构能保证槽液在工件间充分流动，提升镀层沉积效率，也能在工件提出槽体时让槽液快速回流，减少槽液带液损耗，降低后续水洗工序的处理压力。
