欧姆龙光电传感器安装固定结构设计

这套安装结构主要面向汽车冲压生产线的工位检测需求设计，适配欧姆龙系列对射型光电传感器的现场安装场景，在冲压连续模、多工位传递模的工序间工件到位检测、误送料检测、出料计数环节都能直接复用。日常冲压生产中，模具内部空间紧凑，冲头、凹模、送料机构的运动轨迹交错，传感器如果没有可靠的固定与防护，很容易被料带剐蹭、被冲压振动震松移位，或是被润滑油雾、金属碎屑遮挡检测光路，直接导致检测信号误触发，引发冲头撞损、料带报废的停机事故，这套安装结构就是针对这些现场痛点做的细节优化。

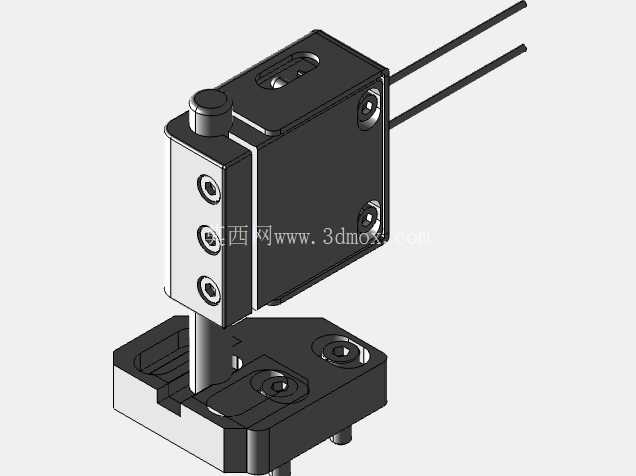

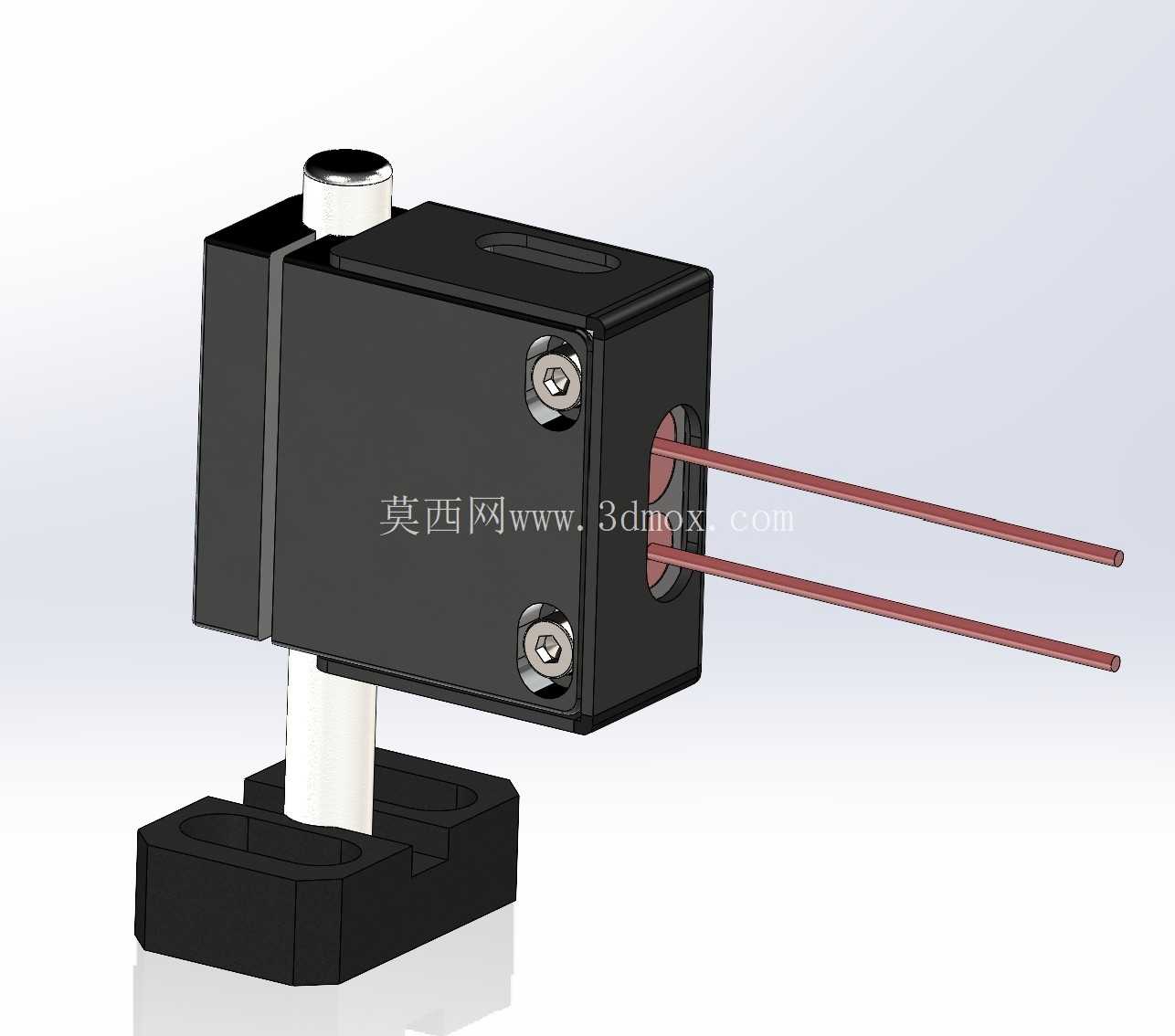

整体结构分为传感器容纳腔体、垂直支撑立柱、底部安装滑座三个功能部分，传感器腔体采用方形封闭槽设计，侧面预留两个内六角螺丝锁紧位，装入传感器后从侧面顶紧固定，避免传感器在腔体内出现轴向窜动；腔体前端伸出的两个过线孔做了圆角倒角处理，传感器的引出线从孔内穿出后不会被锐边割破绝缘层，同时腔体前端面刚好齐平传感器的检测端面，能阻挡冲压过程中飞溅的细小铁屑直接粘附在传感器镜头上，减少日常生产中的镜头清洁频次。垂直支撑立柱采用圆柱式设计，连接上部腔体与底部滑座，立柱与腔体、滑座的配合面都做了止转平面，拧紧锁紧螺丝后不会出现腔体绕立柱转动的问题，调整检测角度时松开螺丝即可转动腔体到需要的角度，对准检测位后锁紧就能固定，不需要额外加工定位销孔。

底部安装滑座采用开口式槽型结构，两个安装槽的宽度适配模具上常用的M6内六角固定螺栓，槽的长度方向预留了足够的调整余量，现场安装时可以沿着送料方向前后滑动调整传感器的检测距离，不需要在模具模板上重新钻孔攻丝，适配不同工位的检测距离要求；滑座的底面做了精磨处理，和模具模板的安装面贴合后不会出现倾斜，保证传感器的检测光路和料带平面保持平行，避免出现检测盲区。

从安装边界来看，这套结构整体占用的模具安装空间很小，垂直方向的高度可以根据实际工位的空间通过更换不同长度的支撑立柱调整，不会和上下模的运动部件发生干涉；传感器的出线方向朝向模具外侧，方便和模具内部的走线槽对接，线缆沿着立柱侧面固定后不会被往复运动的送料机构勾扯。结构的所有棱角都做了R0.5以上的倒角处理，安装调试时不会划伤操作人员的手套，同时腔体的壁厚预留了足够的强度余量，即使生产过程中出现料带意外上翘触碰腔体的情况，也不会出现腔体变形导致传感器移位的问题。

设计过程中特意规避了复杂的曲面结构，所有零件都采用常规的铣削、钻孔工艺就能加工，不需要特殊的工装夹具，加工成本低，后期维护时如果某个零件出现磨损，车间的机加工班组就能快速补做替换件，不需要等待非标定制件的采购周期。传感器的锁紧位置做了沉头设计，锁紧螺丝的端面不会突出腔体表面，避免积累冲压油泥后难以清理，日常维护时只需要用压缩空气吹掉腔体表面的碎屑就能完成清洁，不需要拆解整个安装结构。
