汽车冲压L型连接支撑固定件

在汽车白车身焊装工位、内饰件预装工位以及底盘附件装配环节，这类L型支撑件是极为常见的连接过渡构件，它不需要承担整车级的高强度冲击载荷，核心作用是为相邻两个安装面存在垂直夹角的零部件提供刚性连接支撑，避免薄板类安装件在车辆运行振动中出现形变、移位甚至脱落的问题。很多刚接触工装设计的工程师容易忽略这类小支撑件的安装边界校核，往往在数模装配阶段只看孔位对齐，实际装车时才发现支撑件的折弯圆角和相邻构件的棱边发生干涉，或是安装孔的边距不足导致螺栓拧紧时板材出现翘曲。

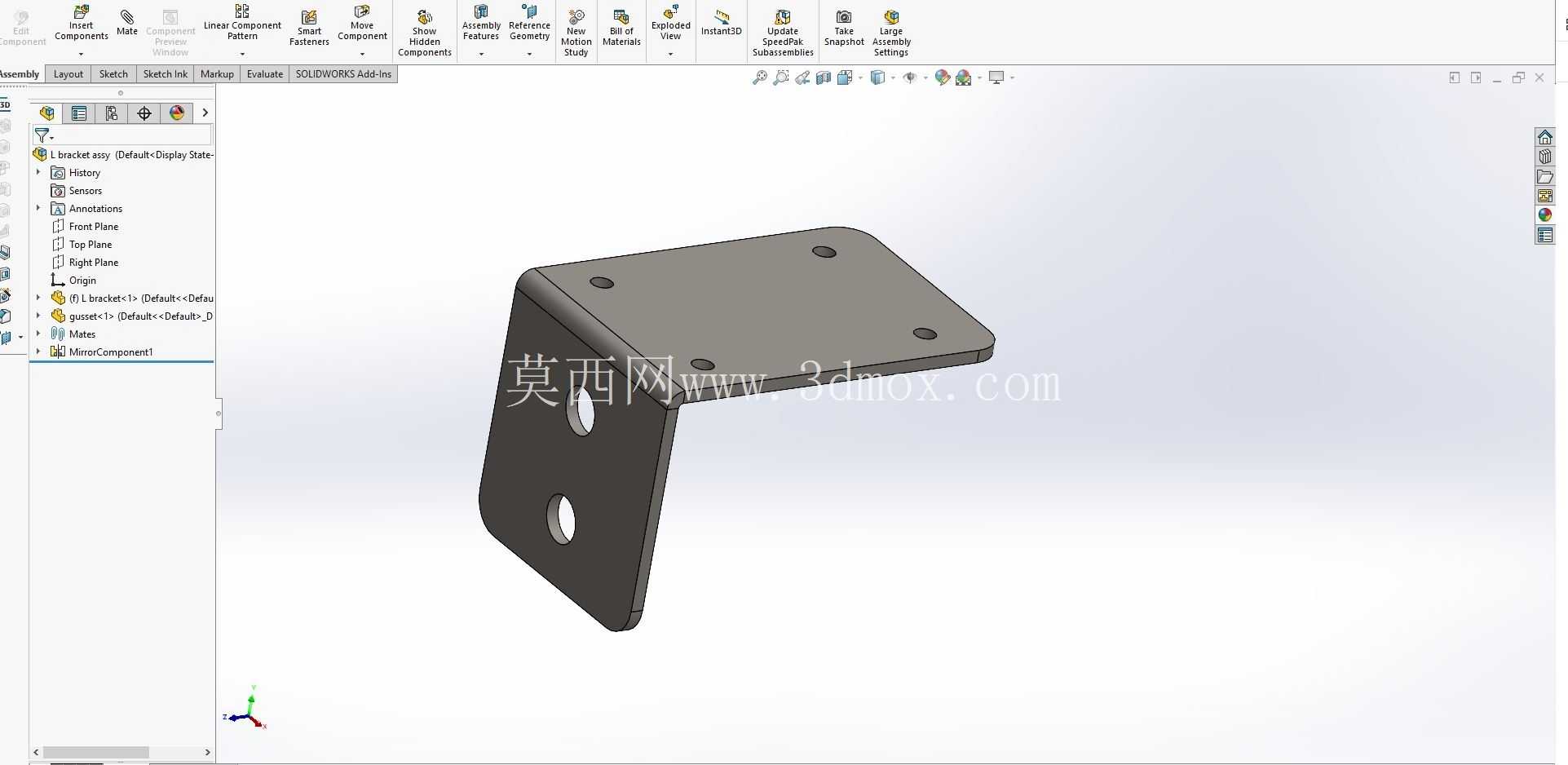

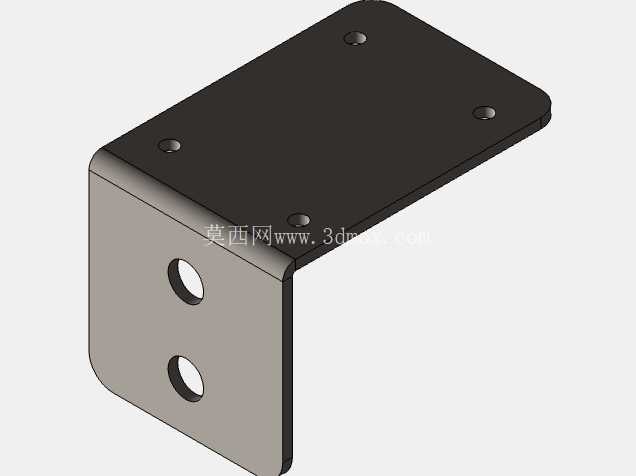

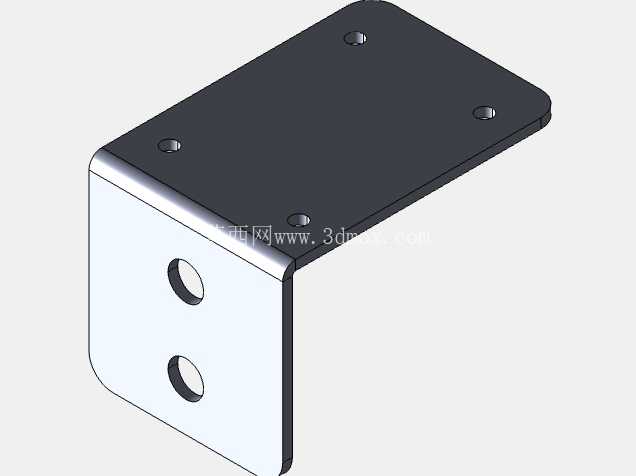

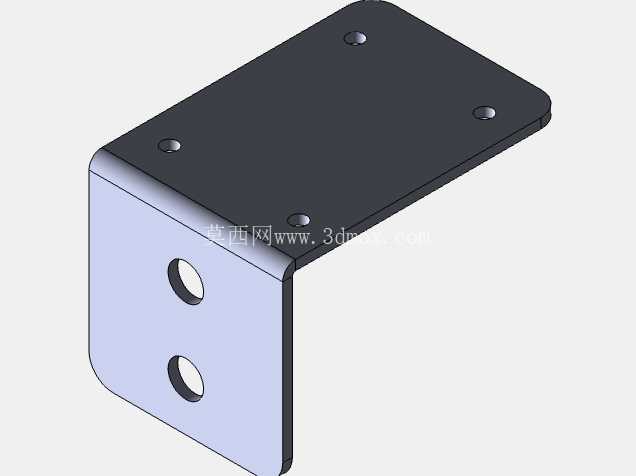

从结构设计逻辑来看，这个L型支撑采用等厚钢板冲压折弯成型，两个互相垂直的安装面分别承担不同的连接功能：水平方向的安装面开有四个均布的安装孔，用于和面积较大的基础安装板贴合固定，四个孔的排布采用对称矩形布局，既可以抵消单个螺栓松动带来的连接失效风险，也能让支撑件在承受垂直方向载荷时受力更均匀，避免局部应力集中导致的折弯处开裂；垂直方向的安装面开有两个长圆形安装孔，这种孔型设计是为了吸收相邻连接板在加工、装配过程中产生的位置公差，现场装配时不需要反复修锉孔位就能完成对位，大幅提升流水线装配的效率。

在实际应用场景中，这类支撑件常被用在汽车轮罩内侧的线束支架固定、仪表台内部的小型控制模块安装、底盘护板的分段连接位置，不同使用场景下对板材厚度的要求存在差异：如果是用于固定线束、塑料卡扣这类轻载场景，一般选用1.5mm到2mm厚度的冷轧钢板冲压即可，表面做电泳防锈处理就能满足使用要求；如果是用于底盘护板连接、车身附件承重这类有一定振动载荷的场景，会选用2.5mm到3mm厚度的热轧钢板，折弯后还会在折弯内角处增加点焊加强筋，避免长期振动下折弯处出现疲劳裂纹。

设计这类冲压支撑件时，首先要确定的是折弯内R角的大小，R角过小会导致冲压时折弯处出现应力集中，装车后受振动容易断裂，R角过大则会导致两个安装面的贴合间隙变大，螺栓拧紧后支撑件会出现额外的装配应力，一般按照板材厚度的0.5到1倍来设置内R角是比较合理的参数。其次要校核安装孔的边距，所有安装孔的中心到板材边缘的距离不能小于螺栓直径的1.5倍，到折弯线的距离不能小于板材厚度加上螺栓半径，否则冲压成型时孔位会被拉扯变形，装配时螺栓无法顺利穿入。另外两个安装面的平面度公差需要控制在0.2mm以内，不然和相邻构件贴合时会出现间隙，车辆运行时两个贴合面会互相撞击产生异响，很多售后反馈的车内零星异响问题，追根溯源就是这类小支撑件的平面度没达标导致的。

从安装边界来看，这个支撑件的水平安装面外形尺寸适配常见的50mm*80mm规格的基础安装板，四个安装孔的孔距适配M6规格的六角法兰面螺栓，垂直安装面的两个长孔长度方向预留了3mm的调节余量，能够覆盖相邻连接板±1.5mm的位置偏差，折弯后的整体高度控制在40mm，不会占用过多的安装空间，在空间紧凑的车身内部、底盘夹层位置都能顺利布置。现场装配时不需要额外的工装夹具定位，只需要先将水平安装面的四个螺栓预紧，调整垂直安装面的连接板到合适位置后，再依次拧紧所有螺栓即可，整个装配过程单工位耗时不超过30秒，完全符合汽车流水线的生产节拍要求。

很多工程师在建模这类零件时容易忽略板材的折弯系数设置，直接按照直角尺寸建模，导致加工出来的零件实际尺寸和数模存在偏差，折弯处的展开长度计算需要根据板材的材质、厚度以及折弯R角来选取对应的K因子，普通冷轧钢板的K因子一般取0.4到0.45之间，按照这个参数计算的展开料冲压成型后，尺寸误差可以控制在0.1mm以内，完全满足装配要求。另外在冲压工艺设计上，这类零件的落料、冲孔、折弯工序可以在普通冲床上通过连续模完成，不需要额外的机加工工序，单件加工成本很低，适合大批量生产，也符合汽车零部件大规模量产的成本控制要求。
