反向过度伸展健身训练器械结构设计

这款反向过度伸展训练器械，是面向商用健身场景、运动康复场景打造的专项力量训练设备，核心作用是帮助使用者完成下背部、竖脊肌、臀大肌以及腘绳肌的针对性训练，相比常规罗马凳，它的支撑结构更贴合人体工学，能在训练过程中给躯干、手臂、腿部提供稳定的多点支撑，避免训练时因姿态偏移造成的腰部代偿损伤。

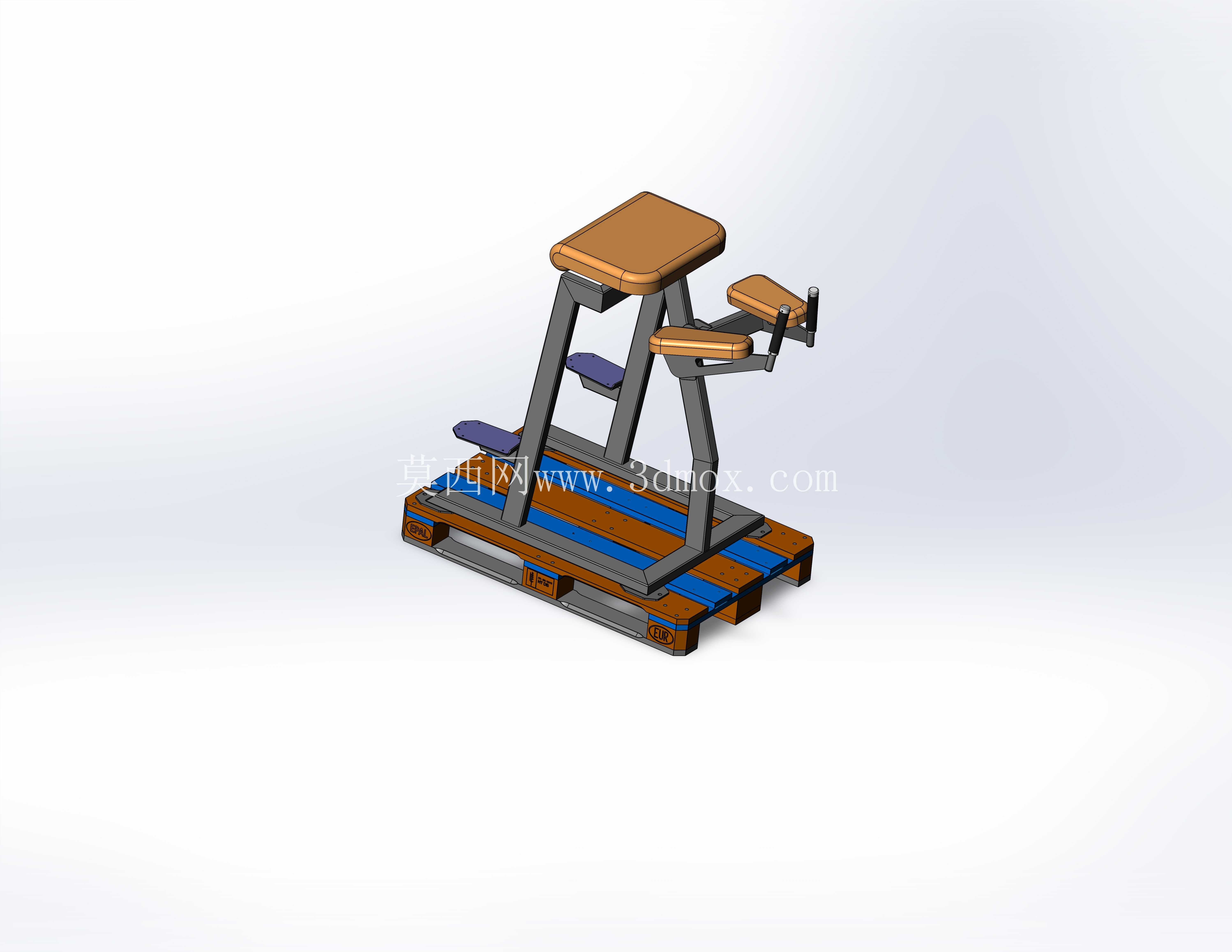

从结构设计逻辑来看，整个器械采用框架式钢结构承载方案，底部依托标准工业托盘尺寸做基座布局，安装时不需要额外打膨胀螺栓固定，直接放置在平整地面即可使用，基座整体长宽尺寸控制在1200mm×800mm范围内，高度方向总尺寸为1350mm，对场地的竖向空间要求极低，常规2.6米层高的健身工作室、社区康复点都能轻松布置，不会出现顶部空间干涉的问题。基座框架采用40×40mm的方管焊接成型，表面做喷塑防滑处理，底部预留了四个可调脚杯的安装位，当地面存在3mm以内的不平整时，可以通过调节脚杯高度让整个器械保持水平，避免训练时出现框架晃动的问题。

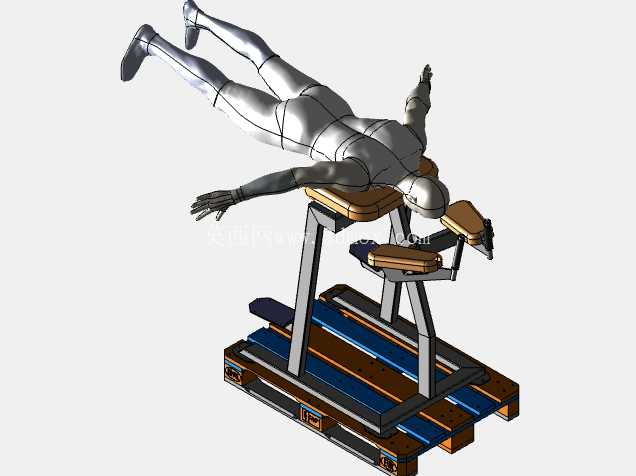

器械的支撑垫组采用分层设计，最上方的髋部支撑垫为圆角矩形结构，表面覆盖20mm厚的高弹发泡层，外部包裹耐磨PU革，垫面高度设置在900mm位置，适配155cm到190cm身高区间的使用者，训练时使用者髋部抵靠在该垫面上，大腿前侧贴合下方的辅助支撑垫，手臂可以搭放在前方的肘托位置，手部抓握前端的防滑握把，腿部则卡在下方的紫色泡棉挡辊处，整个姿态固定后，就能完成俯身、伸展的循环训练动作，不需要额外旁人辅助固定姿态。肘托位置做了前后200mm的可调行程设计，通过快拆销钉就能完成位置锁定，不同臂长的使用者都能找到舒适的支撑位置，避免训练时肩部过度紧张。腿部挡辊同样设置了三档高度调节，适配不同腿长的训练需求，挡辊外层包裹30mm厚的软质泡棉，训练时不会对小腿前侧造成硬性压迫。

从实际应用场景来看，这款器械不仅可以放在商业健身房的自由力量区，作为常规腰背训练设备补充，也可以布置在运动康复中心，用于腰背部术后人群的核心力量恢复训练，相比大重量的硬拉、山羊挺身动作，这款器械的支撑结构更完善，训练时的动作行程更可控，康复训练时可以根据使用者的恢复情况，选择自重训练或者搭配轻重量哑铃、杠铃片增加负荷，不会给腰椎造成过大的剪切力。器械的所有棱角位置都做了R5以上的圆角处理，焊接位置全部打磨平整后再做表面处理，不存在尖锐凸起划伤使用者的风险，握把位置采用滚花防滑设计，即使训练时手心出汗也不会出现打滑脱手的问题。

在建模细节处理上，整个器械的装配关系完全按照实际焊接、螺栓连接的工艺逻辑搭建，方管框架的焊缝预留了合理的焊脚尺寸，所有可调结构都预留了足够的装配间隙，不会出现实际生产时零件干涉无法装配的问题，发泡垫、PU革覆盖层的厚度都按照实际产品的工艺参数设置，模型的外观质感和实物一致性较高，不管是用于健身器材的新品开发打样，还是用于健身场馆的设备布局规划演示，都能直接调用模型完成方案验证，不需要再做大幅的结构调整。基座的托盘式设计除了提升放置稳定性之外，还预留了配重片的存放位置，训练时可以将常用的小重量配重片直接放在基座的托盘区域，不用额外配置配重架，节省场地占用空间。
