汽车冲压线用移动滚轮组件结构设计

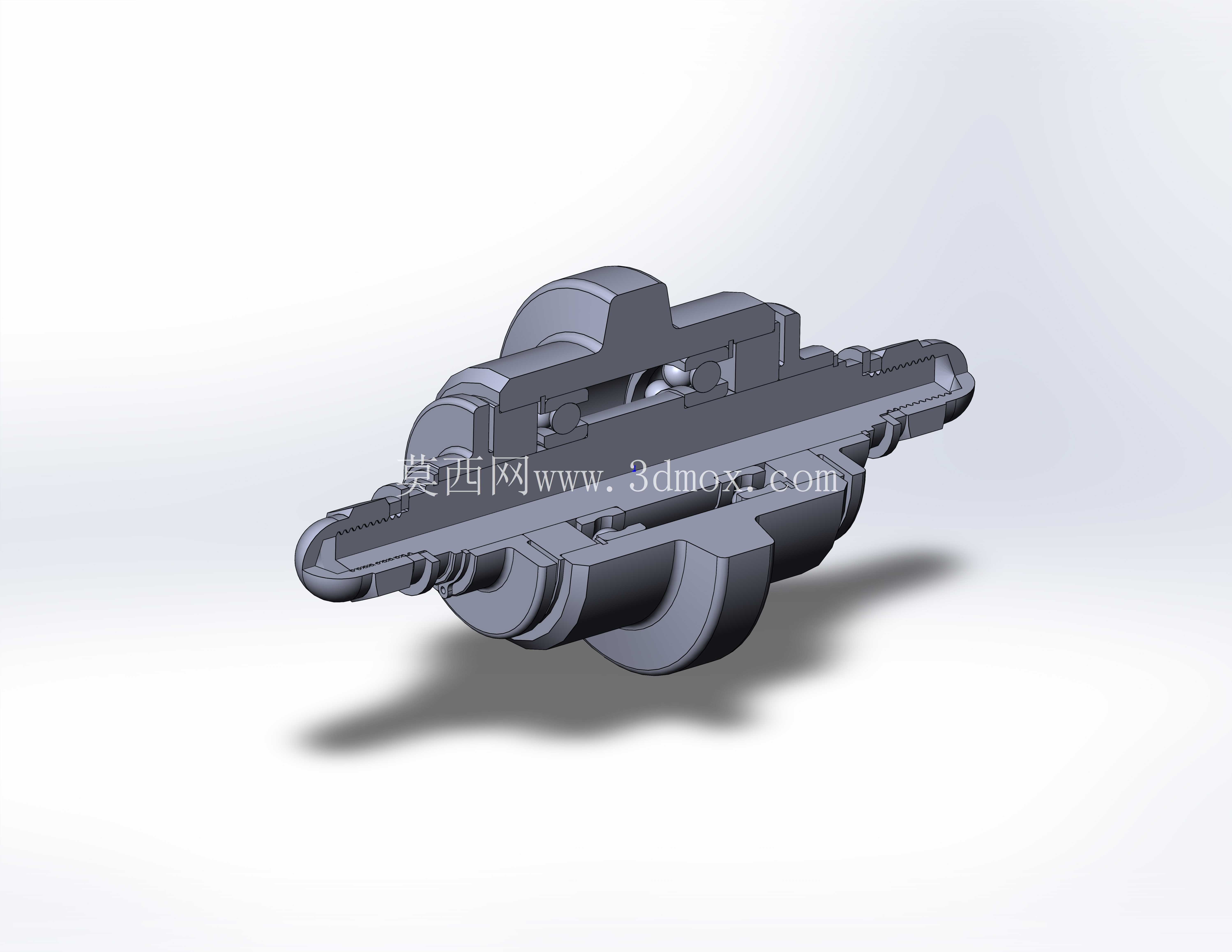

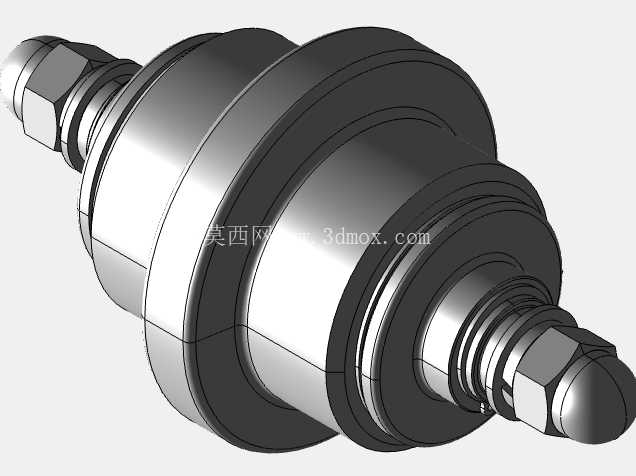

在汽车冲压生产线的板料输送、工位转序环节，这类滚轮组件是承担物料承托、定向移动的核心执行部件，区别于普通输送托辊，该结构集成了轴系定位、滚动支撑、侧向限位的多重功能，适配冲压车间多油污、多金属碎屑的复杂工况，能在连续高负载启停的生产节奏下保持稳定的滚动精度，避免板料输送过程中出现偏移、卡滞，进而影响冲压件的定位精度与生产节拍。从结构设计逻辑来看，该滚轮组件采用同轴心分层装配思路，核心承载轴贯穿整个组件长度方向，轴身加工有不同直径的台阶位，分别用于装配滚动体、隔套、端盖与安装固定结构，避免额外的定位紧固件占用径向安装空间；滚动接触部位采用满装滚动体的承载结构，相比带保持架的标准轴承，能在相同径向尺寸下获得更高的静承载能力，适配冲压线偶尔出现的板料超重、偏载冲击工况，同时滚动体两侧设置有接触式密封结构，能阻挡冲压车间的金属碎屑、拉伸油渗入滚动摩擦副，延长组件的维护周期。组件的外形轮廓以回转体为基础，中部为大直径的滚轮承载面，表面做了圆弧过渡处理，避免与板料接触时刮伤板材表面，两侧依次布置限位凸缘、轴承安装位与轴端连接结构，整体径向最大尺寸与轴向安装长度经过匹配设计，能直接适配现有冲压线输送架的安装槽位，不需要对原有设备的安装基座做大规模改造；轴端设计有扁位与卡簧槽结构，安装时可通过扁位传递扭矩、限制轴自身转动，卡簧槽则用于安装轴向限位卡簧，抵消组件运行过程中产生的轴向窜动力，保证滚轮的旋转中心始终与输送方向垂直。在实际应用场景中，这类滚轮不仅可用于汽车冲压线的板料输送工位，也可适配各类自动化输送线的物料承托工位，当板料从拆垛工位输送到冲压模具工位的过程中，多组滚轮沿输送方向等距排布，共同承托钢板的重量，将板料与输送架之间的滑动摩擦转换为滚动摩擦，大幅降低输送阻力，减少板料底面的划伤概率；设计过程中特意将滚轮承载面的硬度控制在合理区间，既保证足够的耐磨性，也避免硬度过高导致板料接触时出现压痕，适配汽车外覆盖件这类对表面质量要求极高的冲压件生产需求。从安装边界来看，组件两端的轴颈直径、安装跨距都遵循通用输送设备的安装尺寸规范，替换原有磨损滚轮时不需要重新加工安装孔，直接穿入安装座后锁紧轴向固定件即可完成装配，维护时仅需拆开两端密封端盖，清理滚动体部位的油污碎屑、补充润滑脂就能恢复性能，不需要整体更换整个组件，能有效降低生产线的运维备件成本。结构上还做了动平衡优化，滚轮外圆与内孔的同轴度公差控制在较高精度等级，高速运转时不会出现明显的径向跳动，避免板料输送过程中出现上下颠簸，保证板料进入模具时的位置精度，减少冲压工序的定位调整时间；中部的滚轮主体与轴系之间采用间隙配合加定位销的组合固定方式，当滚轮承载面出现过度磨损时，可单独拆卸更换滚轮主体，不需要连同轴、轴承等部件一起报废，进一步提升了部件的复用性。
