夹具设计用NGE102B电源单元结构模型

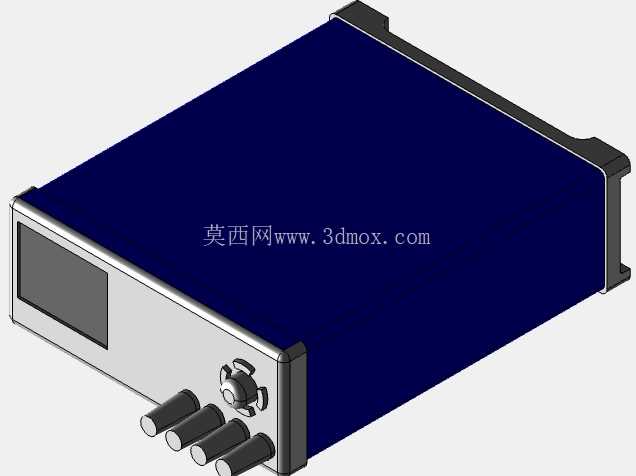

在汽车冲压产线的工装夹具设计环节，供电单元的布局合理性直接影响夹具周边走线、操作空间与后期维护效率，这款NGE102B电源的三维结构模型，正是为夹具集成阶段的空间校核、干涉检查提供精准的数模支撑。从实际产线应用来看，汽车冲压工位的夹具多布置在模具周边、压机工作台侧方区域，周边既有冲压件的上下料路径，也有气路、信号线路的排布空间，供电单元的外形尺寸、安装点位如果没有提前在三维环境中完成匹配验证，现场安装时很容易出现与夹具支架、送料机构、安全防护栏的干涉问题，轻则需要现场切割支架调整位置，重则会打乱整线的布线规划，拖慢产线调试进度。这款电源模型还原了设备的完整外形特征：主体为方正的金属壳体结构，上表面为平整的封闭盖板，前端面板集成了显示区域、调节旋钮与接线端口，壳体边角做了圆弧过渡处理，两侧带有安装固定的凸耳结构，这些细节特征在建模时都做了1:1的比例还原，能够直接导入夹具装配体中完成空间占位校核。从设计思路层面来说，这类工业供电单元的建模重点并不在内部电路结构，而是要精准还原所有对外的安装边界、接口位置与外部轮廓：前端的旋钮突出高度、显示区域的凹陷深度，直接决定了夹具面板上需要预留的操作空间大小，避免夹具的防护板挡住调节操作位；壳体两侧的安装孔位坐标、孔距参数，能够直接对应夹具支架上的安装板开孔尺寸，不用后期反复测量核对；壳体的整体长宽高参数，能够帮助设计人员提前规划电源在夹具上的安装位置，既避开冲压件的运动轨迹，也预留出足够的接线空间，方便后期电源故障时的快速拆装更换。在实际的夹具设计流程中，很多设计人员容易忽略外购标准件的数模准确性，随便找一个尺寸近似的方块代替电源占位，等到现场安装时才发现接口位置不对、突出部分和其他部件撞件，这款模型把所有外部结构特征都做了精准还原：前端的三个调节旋钮的直径、突出长度，旋钮之间的间距，电源开关的位置与尺寸，接线端口的排布区域，甚至壳体表面的拼接缝隙位置都有体现，导入装配体后可以直接完成静态干涉检查、操作空间模拟、走线路径规划。从安装边界来看，这款电源适合采用侧装或者平装的方式固定在夹具的型材支架上，平装时上表面平整无突出结构，可以在上方预留15mm左右的散热空间，不需要额外预留操作位；侧装时要注意将带旋钮与显示的面板朝向操作侧，预留出至少50mm的手指操作空间，避免旋钮被支架结构挡住无法调节。另外模型还原的壳体边角圆弧特征，也能帮助设计人员在规划走线时，避免线缆被直角棱边割破绝缘层，提前在对应位置规划走线槽或者护线套的安装位置。在汽车冲压模具配套的工装夹具设计中，这类供电单元通常用来给夹具上的检测传感器、信号放大器、小型电磁换向阀提供稳定的直流供电，安装位置既要靠近用电部件减少线路压降，也要远离冲压工位的落料区域，避免冲压废料飞溅砸坏电源壳体，通过三维模型的提前布局，可以在设计阶段就把这些因素都考虑进去，不用等到现场试生产时再反复调整安装位置。建模时对外轮廓的精度控制在0.1mm以内，完全能够满足夹具设计阶段的装配校核需求，不需要设计人员再花费时间自行测绘建模，直接导入即可使用，大幅缩短工装设计的周期，减少现场安装调试时的整改工作量。
