带复合角度斜切孔的圆柱结构件设计

在汽车冲压零部件的生产链路里，这类带复合角度特征的圆柱结构件，常出现在车身管梁支架、排气系统挂载连接件、座椅调节机构的铰接基座这类需要多维度受力匹配的工位上。不同于常规正交开孔的圆柱件，这类复合角结构的核心作用，是解决两个非正交安装面之间的连接过渡问题——当安装基准面与圆柱轴线存在空间夹角时，普通直孔会导致螺栓穿装后出现别劲、局部应力集中的问题，长期受路面交变载荷冲击时，很容易在孔边萌生疲劳裂纹，直接影响整车底盘或车身结构的服役寿命。

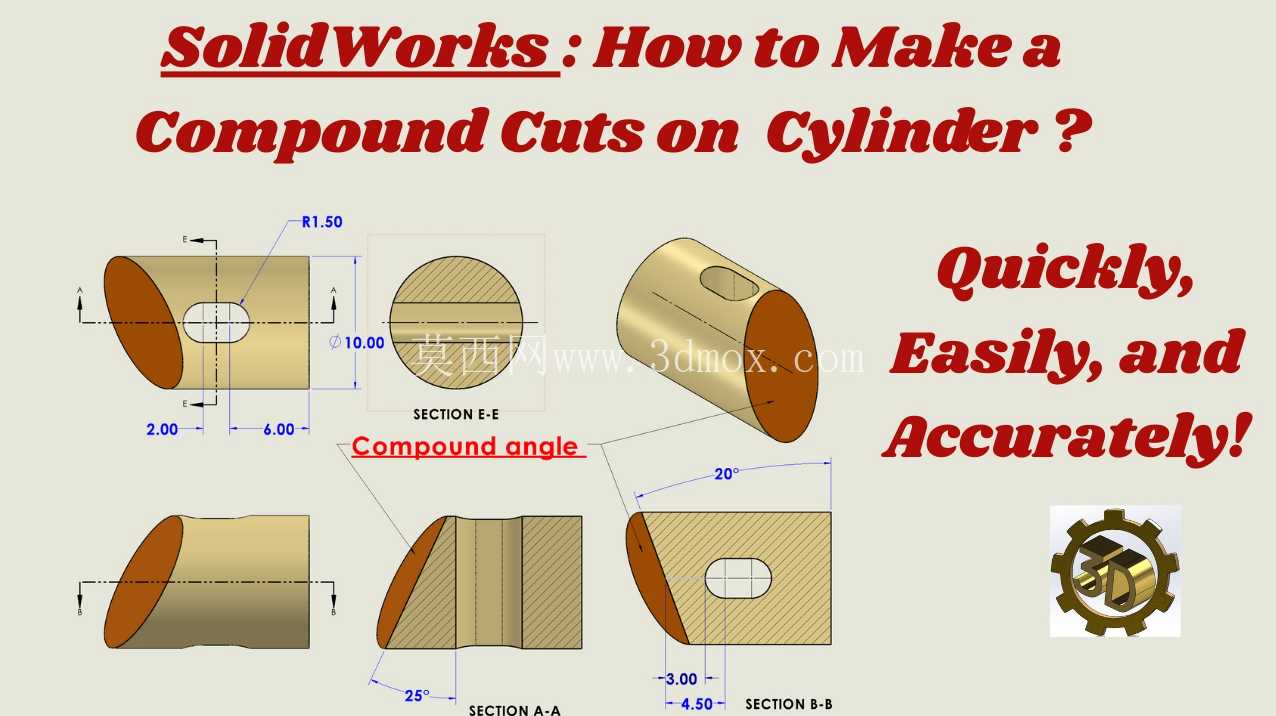

从实际建模落地的逻辑来看，这类结构的设计不能直接在圆柱面上做简单拉伸切除，首先要锁定两个核心角度基准：一个是斜切面与圆柱端面的20度空间倾角，另一个是开孔轴线与斜切面的垂直定位关系。先从圆柱的安装基准端出发，建立偏移基准面，这个基准面的偏移量直接决定了斜切后圆柱段的有效配合长度，图中标注的6.00与2.00尺寸，分别对应斜切起始位置到圆柱端面的距离、以及斜切后剩余直段的长度，这两个尺寸直接关系到后续与对接管件的套接配合余量，留量过小会导致焊接或压装时结合强度不足，留量过大则会挤占周边部件的安装空间。

开孔位置的R1.50圆角是容易被忽略的细节，这个内圆角不是工艺装饰特征，而是冲压成型过程中避免应力集中的关键结构——如果孔边做直角处理，在板料冲压翻边或者后续受载时，圆角位置会出现应力骤增，甚至直接导致开裂。开孔的直径10.00尺寸，是匹配标准紧固件穿装的通径，设计时要考虑装配公差带，不能直接按螺栓公称直径做等径开孔，要预留合理的装配间隙，避免累计公差导致装配干涉。

从加工实现的角度，这类复合角结构如果采用冲压工艺成型，需要先在级进模上完成预冲孔，再通过斜楔机构完成带角度的侧切，模具的斜楔滑块角度要和零件的20度复合角完全匹配，同时要考虑冲压回弹量，通常会在模具成型面上预留0.2-0.5度的回弹补偿角，避免成型后角度超差。如果是采用机加工方式做小批量试制，需要用五轴加工中心一次装夹完成斜切面铣削和斜孔钻削，二次装夹会导致角度基准偏移，直接造成孔位与切面的垂直度超差。

这类结构的安装边界需要特别注意，斜切面的3.00尺寸标注对应的是切面最远端到圆柱轴线的距离，这个尺寸决定了零件安装后与周边钣金件的最小安全间隙，在整车装配场景下，周边往往会布置线束、燃油管路等部件，间隙不足会导致运动干涉或者管路磨损。另外，斜切后形成的椭圆截面边缘，需要做去毛刺处理，尤其是孔边和切面的交线位置，锋利的飞边不仅会影响装配精度，还可能在装配过程中划伤操作人员或者损坏周边的橡胶密封件。

从受力特性来看，复合角结构的应力集中区域主要分布在孔边与斜切面的相交位置，设计时可以通过有限元分析做应力校核，在满足装配要求的前提下，适当加大孔边圆角半径，或者在斜切面与圆柱面的过渡位置增加微小的倒角，能够有效分散应力，提升零件的抗疲劳性能。在汽车排气系统的挂载件应用中，这类结构还要考虑高温工况下的热变形量，角度设计时要预留热膨胀的补偿余量，避免高温下零件变形导致安装点错位，引发排气系统振动异响。

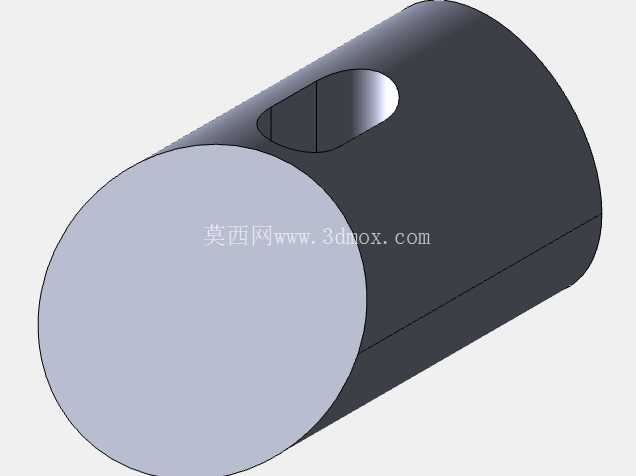

建模过程中，很多新手容易犯的错误是直接在圆柱面上做斜向拉伸切除，忽略了切面与圆柱面的相贯线处理，导致生成的模型在切面位置出现碎面，不仅影响后续工程图的尺寸标注，还会导致导入CAM软件做加工编程时出现刀路计算错误。正确的建模逻辑应该是先建立复合角度的基准面，用基准面切割圆柱得到斜切面，再以斜切面为基准建立垂直于该面的草图平面，绘制开孔轮廓后做拉伸切除，最后对所有锐边做圆角过渡，这样生成的模型特征树逻辑清晰，后续修改角度或者尺寸时只需要调整基准面的参数，不需要重构整个特征，能够大幅提升设计迭代的效率。
