方管焊接重载设备支撑底座结构

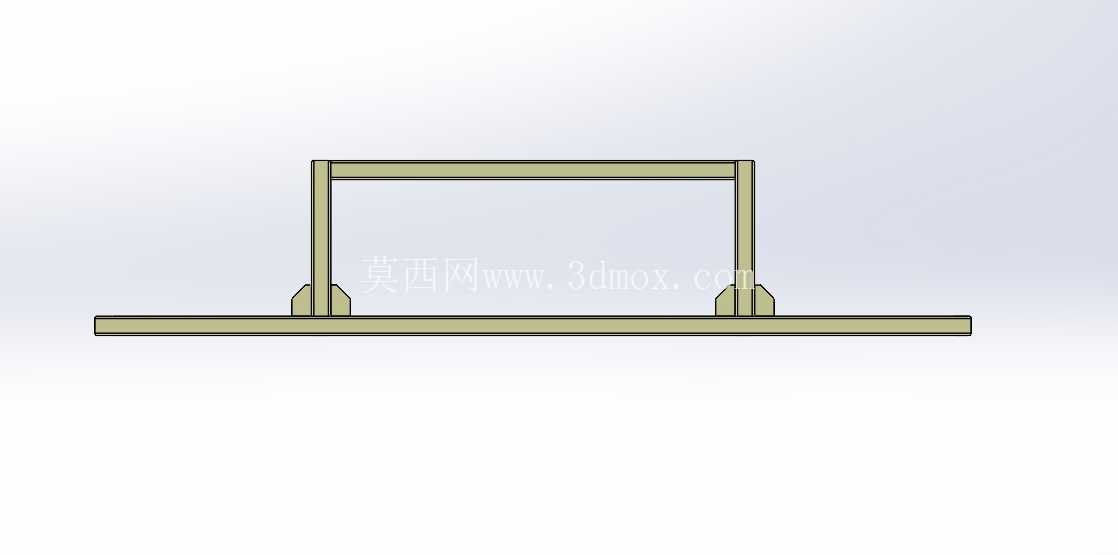

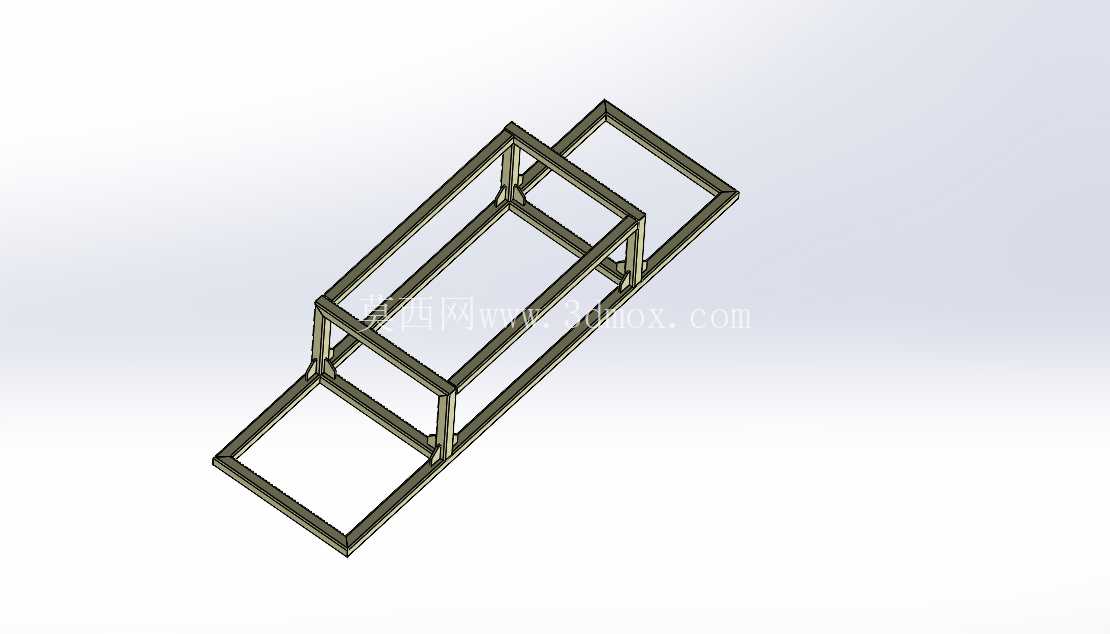

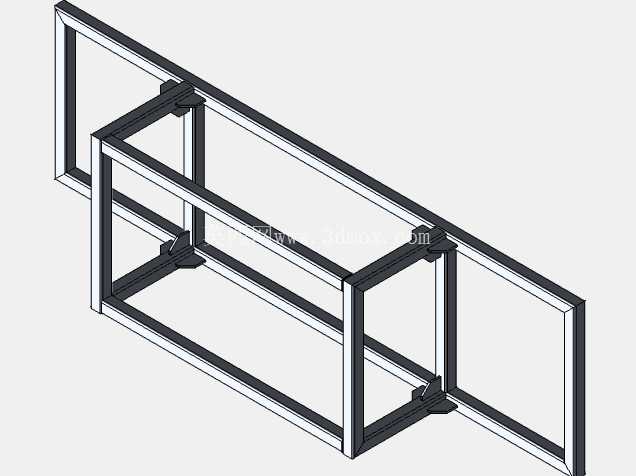

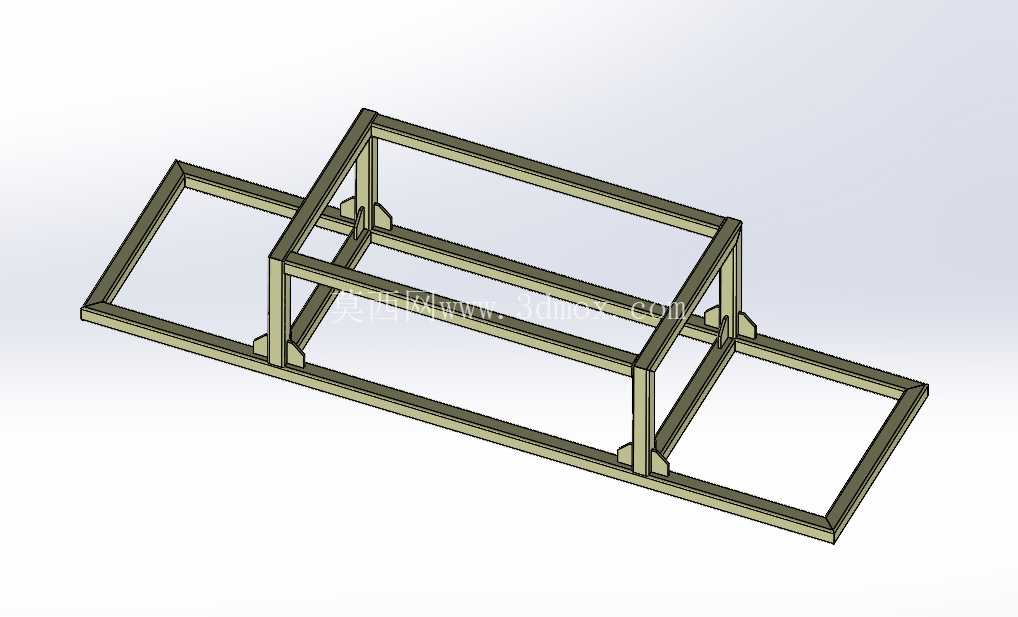

在汽车冲压产线周边的工装布设、中小型加工设备落地安装场景里，这类方管拼焊的结构底座是非常常见的承载基础件，很多现场做设备改造、工装搭建设计的工程师，最先要敲定的就是底座的框架形式与承载冗余，毕竟底座的刚性直接决定了上部设备的运行稳定性，尤其是带振动载荷、偏重载荷的工装夹具，底座如果出现挠度变形，后续的定位精度、加工一致性根本无从谈起。这款底座采用RHS50×50×3.2规格的矩形空心型钢作为主框架材料，选型阶段其实做过几轮权衡：如果用更厚壁的方管，整体重量会攀升不少，现场转运、调平的工作量会大幅增加，后续如果要移位调整工位，叉车转运的难度也会上升；如果选薄壁方管，焊接过程中容易出现焊穿、变形超差的问题，长期承载后框架的角接位置容易出现应力集中开裂。最终选定的3.2mm壁厚规格，刚好匹配常规车间中小型工装、工作台的承载需求，单平米承载冗余控制在合理区间，既不会出现材料浪费，也不会因为刚性不足导致上部设备运行时出现晃动。从结构布局来看，这款底座没有采用整面封板的设计，而是用纵横排布的方管做了分区承载：外框是整圈闭合的矩形轮廓，作为整个底座的安装边界，中间增设两道横向方管作为加强梁，同时在中部凸起的高位框架位置，做了四面围合的框体结构，用来承接上部需要抬高安装的设备组件。所有方管的对接位置都采用了满焊处理，在竖管与横管的连接角位，还增设了三角形的加强筋板，这些筋板不是随意布置的，每一块都对应上部设备的支脚落点，确保上部载荷可以顺着筋板直接传导到下方的横向主梁上，而不是让焊缝单独承受剪切力。很多新手做这类框架设计的时候，容易忽略支脚落点与下方梁体的对位，往往把设备支脚直接搭在框体的悬空面板位置，时间长了面板凹陷，整个设备的水平度就跑了，这款底座的设计特意把高位框的四个立柱位置，都对准了下方底框的横纵梁交点，载荷传递路径非常直接，没有悬空受力的薄弱点。在安装边界的设计上，底框的四个外伸端都预留了足够的调平空间，现场安装的时候，可以在这几个位置放置调平脚垫或者膨胀螺栓固定座，不需要额外在框架上焊接延伸件，外伸的长度刚好避开中间的加强梁位置，打膨胀螺栓的时候不会和内部的梁体干涉。中部抬高的框体高度，是按照常规工装操作的人机高度差设定的，上部安装工作台或者夹具之后，操作面的高度刚好适配站立作业的肘部高度，不需要额外增设垫高垫块，减少了装配环节的累积误差。从实际使用场景来说，这类底座不仅可以用在汽车冲压车间的夹具安装工位，也可以作为小型检测设备、装配工作台的基础架体，框架内部的空心位置还可以布设气路管线、电路线槽，不需要在外部走明线，整个工位的整洁度会好很多。焊接工艺上，这类方管框架在制作的时候需要先做工装定位，把每一段方管的位置固定好之后再分段施焊，避免连续焊接导致的热变形，焊后还要对框架的平面度做校形，确保底框的底面平面度控制在合理公差范围内，不然安装调平的时候会出现某个脚垫悬空的问题，长期承载后悬空位置的梁体容易出现变形。和铸铁平台类的底座相比，这种方管焊接的底座重量更轻，制作周期更短，成本也更低，对于承载要求不是极端严苛的工位来说，性价比非常高，而且后续如果需要改型，比如要在某个位置增加安装孔、增设附属支架，直接在方管上焊接或者钻孔就可以，改造难度远低于铸件底座。设计的时候还特意考虑了转运的需求，底框的下方预留了叉车臂的插入空间，不需要额外焊接吊耳就可以用叉车完成整站转运，适合现在车间柔性化生产的工位调整需求。很多人觉得这类框架结构设计很简单，就是把方管切了焊起来就行，实际上每一道梁的位置、每一个筋板的布置、每一处壁厚的选择，都要结合实际的承载需求、安装场景、后续改造空间来综合考量，差一点细节，现场使用的时候就会出各种各样的问题，比如梁体位置不对导致管线穿不过去，加强筋位置不对导致焊缝开裂，高度设计不合理导致操作员作业疲劳，这些都是实际项目里踩过坑之后才能积累出来的设计经验。
