汽车冲压线多工位自动夹持工装结构

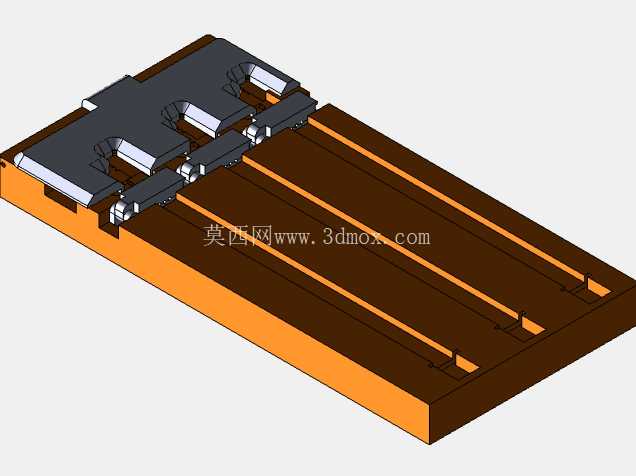

这套夹持机构主要面向汽车冲压件产线的工序间流转需求，适配长条型冲压钣金件的多工位同步夹持作业，在冲压线的板料上料、工序间转序、焊接定位环节都能直接适配，不需要额外做过多的安装位改造。从结构布局来看，底座采用长条形一体化承载设计，沿长度方向排布了三组独立的夹持单元，每个单元的压头行程做了统一限位，避免不同位置夹持力不均导致的钣金件变形，底座上开设的三条平行导向槽，一方面是给工件放置做定位基准，另一方面可以兼容一定宽度范围内的同类型长条冲压件，不需要更换底座就能适配小范围的尺寸调整。

夹持单元的驱动端做了隐藏式布局，压合面采用仿形设计，和常见的平压头不同，这套结构的压头贴合面匹配了汽车冲压件常见的折弯边轮廓，压合时不会在工件表面留下压痕，也能避免工件在夹持移位过程中出现窜动。在焊接工位使用时，底座的橙色绝缘层可以隔绝焊接电流的传导，避免夹持机构被焊接电流烧蚀，同时底座的安装孔位采用标准化间距设计，能直接固定在常见的焊接变位机、冲压线移载平台上，安装边界的总宽度控制在常规移载载台的承载范围内，不需要额外拓宽安装面。

设计过程中优先考虑了夹持动作的同步性，三组夹持单元的联动结构做了等距排布，驱动时所有压头的下压时差控制在极小范围内，不会出现先压一端导致工件偏移的问题。底座的承载面做了耐磨处理，长期和冲压钣金件接触也不会出现明显的凹陷磨损，导向槽的边缘做了倒角处理，工件放置时不会被槽口刮伤表面涂层。针对汽车冲压件常见的料厚范围，压头的开合行程做了冗余设计，既能夹持0.8mm的薄钣金，也能适配3mm以内的厚板冲压件，不需要调整压头的初始位置。

在实际产线应用中，这套结构可以替代传统的手动夹具，单工位的上下料时间能压缩到原来的三分之一，因为夹持定位的重复精度足够高，焊接工序的定位偏差可以控制在0.1mm以内，不需要后续反复调整工件位置。夹持单元的易损件做了模块化设计，压头磨损后可以单独更换，不需要拆解整个夹持机构，日常维护的工作量很小。底座的底部做了避让槽设计，固定时可以容纳安装螺栓的头部，保证承载面完全平整，不会因为螺栓突出导致工件放置不平。

从结构强度来看，整体框架采用合金钢材质，夹持力可以根据实际工件的刚度做调整，不会因为夹持力过大导致薄钣金件出现折弯变形，也不会因为夹持力不足导致工件在移载过程中脱落。沿长度方向的夹持点位置经过受力仿真优化，刚好对应长条工件的刚性支撑位置，悬空段的挠度控制在允许范围内，焊接时不会因为工件自重出现变形。和常见的单工位夹具不同，这套结构可以同时完成三个工件的夹持定位，或者单根长工件的多点同步夹持，适配不同长度的工件加工需求，在多品种小批量的冲压件生产场景下，不需要频繁更换工装就能切换生产型号，产线换型的时间成本大幅降低。
