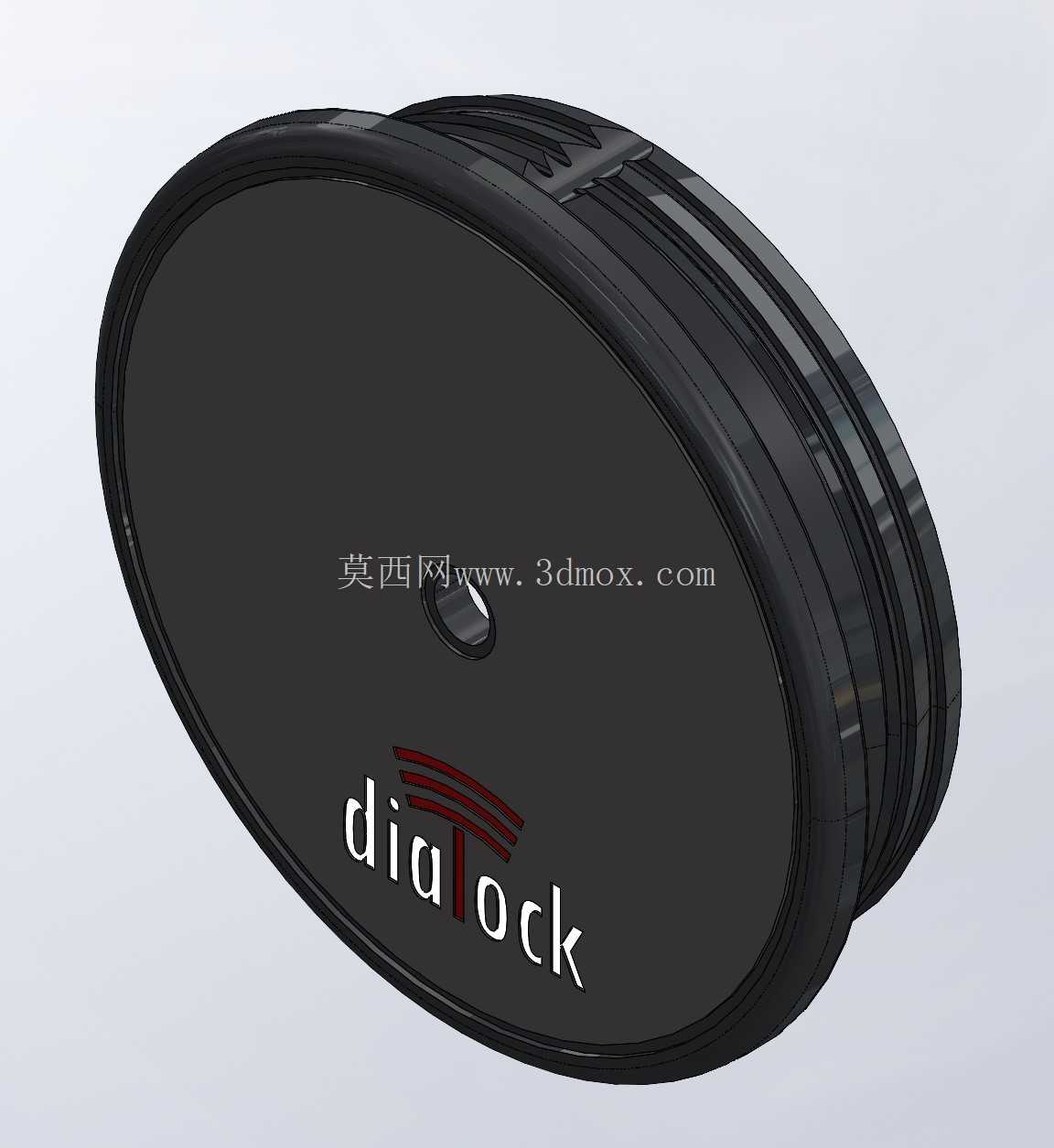

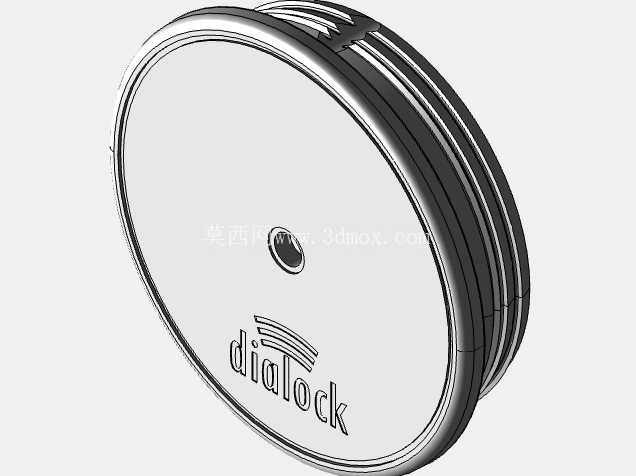

海福乐DIALOCK门禁天线结构设计

在商用门禁系统的射频识别链路里，天线作为信号收发的核心载体，其结构设计直接决定了电子锁具的识别稳定性与安装适配性，本次涉及的DIALOCK系列天线，是配套海福乐电子锁系统的专用射频部件，主要应用于办公场所、酒店客房、高端住宅的非接触式门禁识别场景，承担着读取门禁卡射频信号、传输识别指令至锁体控制模块的核心功能。

从实际工程应用场景来看，这类天线多安装在门体靠近锁具的内侧区域，部分明装款式也可固定在门框对应位置，需要适配不同厚度的木质门、金属门、玻璃门安装环境，尤其在金属门场景下，天线的信号屏蔽规避设计是结构开发的核心难点，设计过程中需要充分预留信号透传的结构间隙，避免金属门体对射频信号造成衰减，导致门禁卡识别距离缩短、识别成功率下降的问题。

从功能特性层面来看，该天线采用窄带射频匹配设计，工作频段匹配常规门禁卡的13.56MHz频段，信号辐射范围控制在锁具前方5-8cm的有效识别区域，既可以保证正常刷卡时的信号捕捉灵敏度，又能避免信号覆盖范围过大导致的邻区误识别、串读问题。天线本体的结构采用扁平化设计，整体厚度控制在8mm以内，能够嵌入常规门体的开孔槽位，不会突出门体表面影响整体美观度，外壳采用阻燃ABS材质注塑成型，表面做细磨砂处理，耐日常擦拭磨损，同时具备一定的抗紫外线老化能力，适配长期室内使用的环境要求。

设计思路上，这款天线的结构开发优先考虑安装兼容性与信号稳定性的平衡，内部线圈采用环氧板固定方式，避免长期使用过程中线圈移位导致的谐振点偏移，线圈与馈线的连接位置做了应力释放结构，馈线出线端采用橡胶护套防护，能够承受安装过程中的拉扯、弯折作用力，降低布线过程中线缆断裂的风险。天线的安装固定位设计了长条形调节孔，允许安装时存在±3mm的位置偏差，降低现场安装的对位精度要求，适配不同施工团队的安装作业习惯，同时固定孔位兼容常规自攻螺丝与抽芯铆钉两种固定方式，适配不同材质门体的安装需求。

外形尺寸与安装边界方面，该天线主体为矩形结构，长宽尺寸控制在120mm×45mm范围内，安装开孔尺寸建议预留125mm×50mm的矩形槽位，槽位深度不小于9mm，保证天线本体能够完全嵌入槽内，馈线出线位置建议预留直径10mm的穿线孔，穿线孔位置距离天线端部15mm，避免线缆弯折半径过小导致的信号传输损耗。如果采用明装方式，配套的装饰外盖能够完全覆盖固定螺丝位，外盖与本体之间采用卡扣连接，无需额外螺丝固定，后期维护拆卸时只需用专用撬片即可分离，不会破坏门体表面的装饰面。

在结构细节处理上，天线外壳的合模线位置设计在侧面非可视区域，安装后不会暴露合模痕迹影响外观，外壳边缘做R1.5的圆角处理，避免安装过程中划伤施工人员手部，同时也能减少日常使用过程中边角磕碰导致的外壳开裂问题。内部电路板与线圈之间采用泡棉填充支撑，既可以避免运输、安装过程中的震动导致元器件虚接，也能起到一定的防潮作用，适配南方高湿度地区的使用环境，减少凝露导致的电路短路风险。

从实际选型适配角度来看，这款天线需要配套同系列的锁体控制模块使用，馈线接口采用标准的2.54mm间距接插件，接线时只需对应正负极与信号引脚即可，无需额外做阻抗匹配调试，降低现场施工的接线难度。针对金属门安装场景，天线背部设计有0.5mm厚的铁氧体隔磁片，能够有效隔绝金属门体对射频信号的吸收作用，保证金属门场景下的识别距离与非金属门场景基本一致，无需额外增加信号放大模块，减少整体系统的安装成本与故障点。

在长期使用可靠性方面，天线的整体结构无活动部件，正常使用场景下的机械寿命可达10年以上，外壳防护等级达到IP40，能够阻挡日常灰尘进入与飞溅的水滴侵入，适配走廊、办公室门口等常规室内安装环境，无需额外做防水防护处理。天线的工作温度范围覆盖-10℃到60℃，能够适配北方冬季无供暖的楼道环境与南方夏季高温的室内场景，不会因为温度变化导致谐振点偏移，影响正常的识别功能。
