汽车零部件电气性能检测工装治具结构

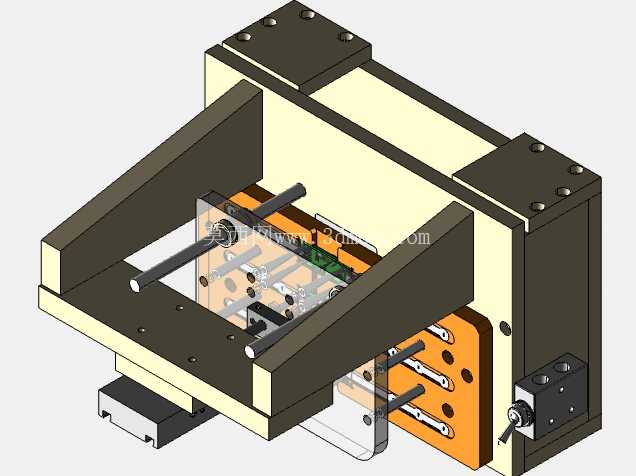

这套工装主要面向汽车冲压类零部件的出厂前电气性能检测环节，在汽车零部件生产车间的制程检验、终检工位都有广泛应用，专门针对带导电回路、接插端子的汽车冲压结构件做通断、绝缘、引脚导通性的快速检测，替代传统人工逐点用万用表表笔接触检测的低效模式，能把单工件检测时长压缩到数秒内，同时避免人工检测时的漏检、错判问题。从结构布局来看，整体采用立式安装的框架式主体，背部的厚重安装板是整个治具的承载基准，通过板上预留的沉头安装孔可以直接固定在检测台架或者自动化检测线的工位基座上，安装时需要保证基准面的平面度公差控制在0.02mm以内，避免后续定位偏差影响检测精度。两侧的三角加强筋采用厚钢板铣削加工而成，和背部安装板、下部承载平台通过内六角螺栓刚性连接，形成稳定的三角支撑结构，即使在频繁压合、更换工件的作业场景下，也能把整体结构的形变量控制在微米级，不会因为长期往复受力出现基准偏移。下部承载平台是工件放置的主要定位面，上面加工有阵列排布的定位销孔和固定螺纹孔，可以根据不同型号工件的定位基准更换定位块、调整支撑钉高度，适配同系列不同尺寸的冲压件检测需求，平台前端预留的避让槽是为了方便操作人员取放工件，避免手部和工装结构发生磕碰。治具中部的透明防护板采用亚克力材质加工，既可以清晰观察内部探针的接触状态，又能在检测过程中起到防护作用，防止探针意外弹出伤到操作人员，透明板上开有对应探针位置的导向孔，保证探针伸缩过程中不会出现偏斜。橙色的探针安装板是整个治具的核心功能部件，上面根据待测工件的引脚位置、检测点分布精准加工了探针安装孔，每根探针都带有独立的复位弹簧，当工件被压紧到位后，所有探针会同步接触到对应的检测点位，探针的压缩行程控制在3-5mm，既保证接触压力足够让检测回路稳定导通，又不会因为压力过大划伤工件表面的镀层。侧面的旋转锁紧机构采用偏心轮结构，操作人员扳动外侧的旋钮就可以带动压合机构动作，把工件牢牢压紧在定位面上，锁紧后有明显的到位手感，不需要额外施加很大的操作力，能降低长时间重复作业的操作人员劳动强度。设计这套治具的时候，首先考虑的是汽车冲压件检测的快换需求，所有和工件直接接触的定位块、探针安装板都采用快拆式固定结构，更换不同产品型号的时候，只需要松开对应的紧固螺丝，几分钟就能完成换型，不需要重新调整整个治具的基准。其次是检测稳定性，整个回路的接线端都预留了快插接头，直接和外部的检测仪器连接，避免每次换型都重新接线，同时所有金属结构件都做了发黑防锈处理，在车间的油污、粉尘环境下也能长期使用不会出现锈蚀卡滞。安装边界方面，整套治具的整体宽度控制在400mm以内，深度350mm左右，高度不超过300mm，不会占用过多的检测台空间，背部安装孔的孔距符合通用检测台的安装标准，可以直接兼容现有生产线的工位安装尺寸，不需要对现有台架做额外改造。在实际使用场景中，操作人员只需要把待检测的冲压件放到定位平台上，靠紧定位销，扳动侧面的锁紧旋钮，探针就会自动对接所有检测点，外部检测仪器会在1秒内完成所有点位的电气性能检测，通过指示灯给出合格或者不合格的判定，检测完成后扳回旋钮，探针在弹簧作用下自动复位，就可以取下工件进入下一个循环。这套结构的设计没有采用复杂的气动或者电动元件，纯机械结构的可靠性更高，在车间气源不稳定或者供电波动的场景下也能正常使用，维护成本极低，只需要定期清理探针上的金属碎屑、给导向轴添加少量润滑脂就能长期保持作业精度，针对汽车冲压件小批量、多型号的生产特点，这种模块化的结构设计也能快速拓展适配新的产品型号，只需要更换对应的定位块和探针安装板就能完成新工装的改制，大幅缩短了新车型零部件检测工装的开发周期。
