GB1096标准平键全规格参数化设计

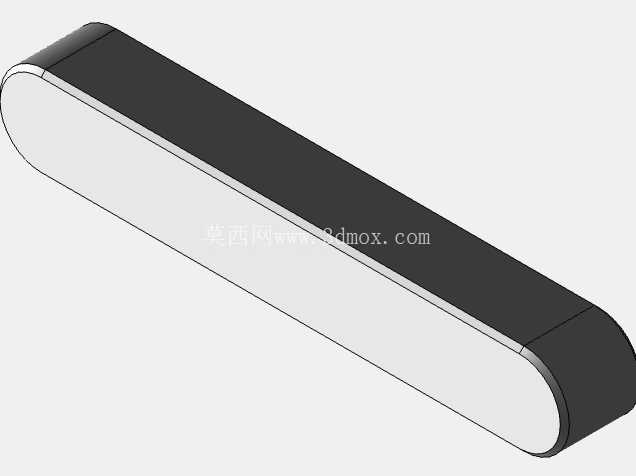

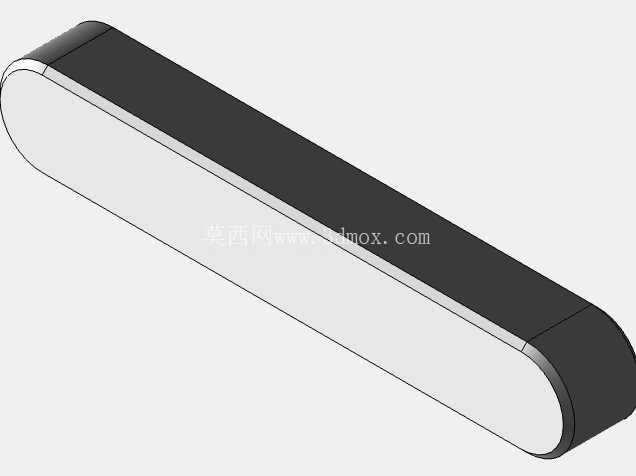

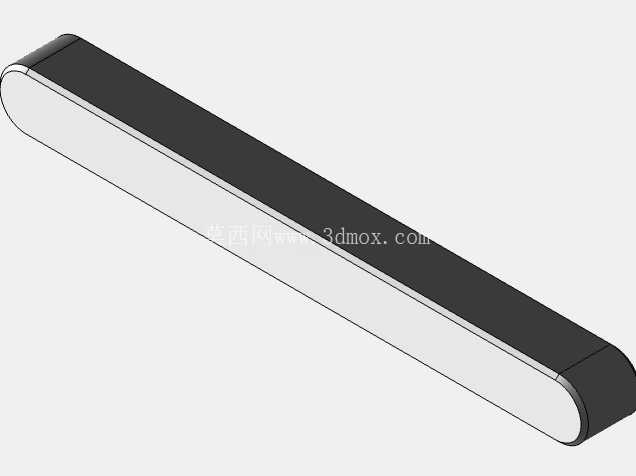

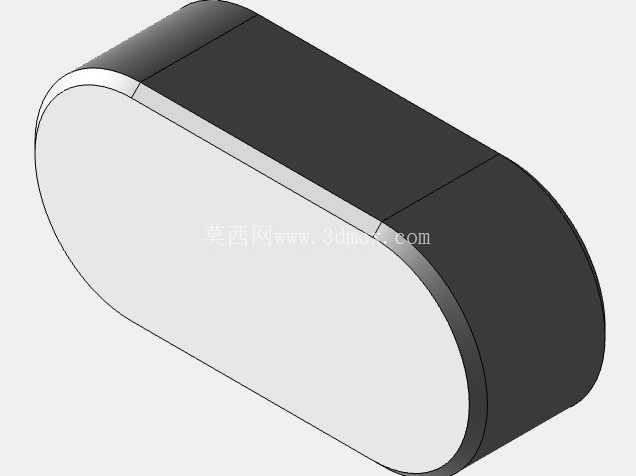

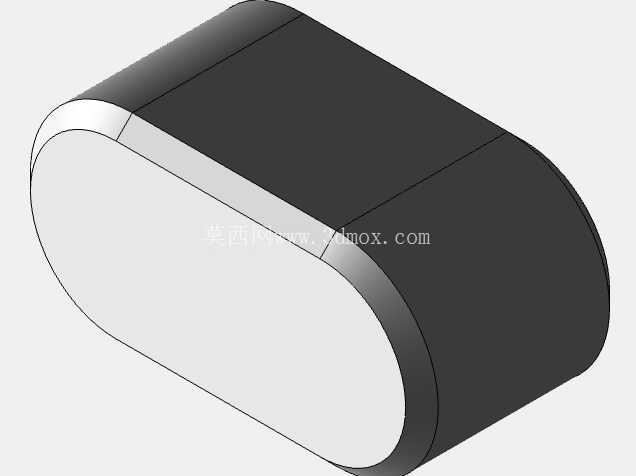

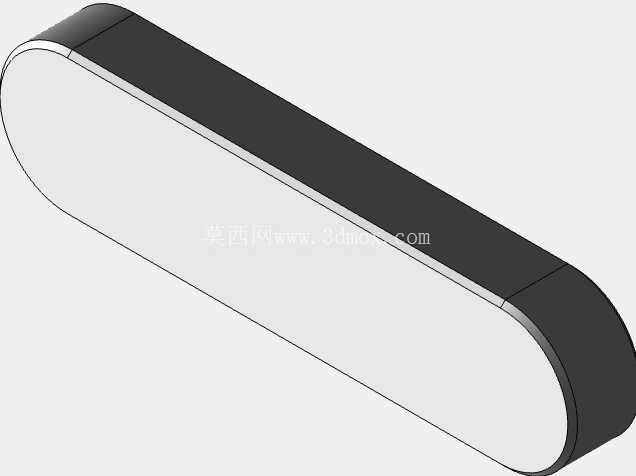

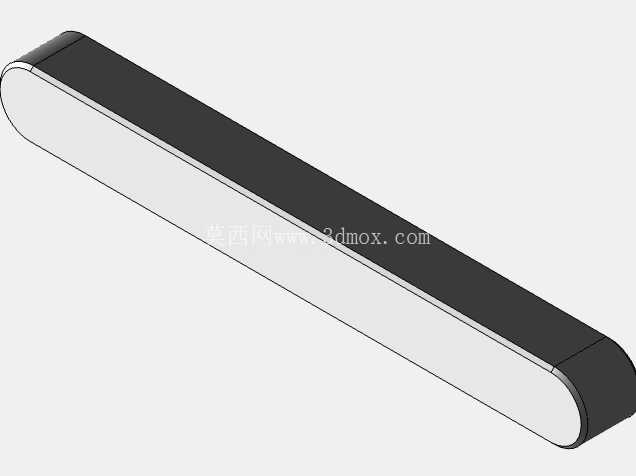

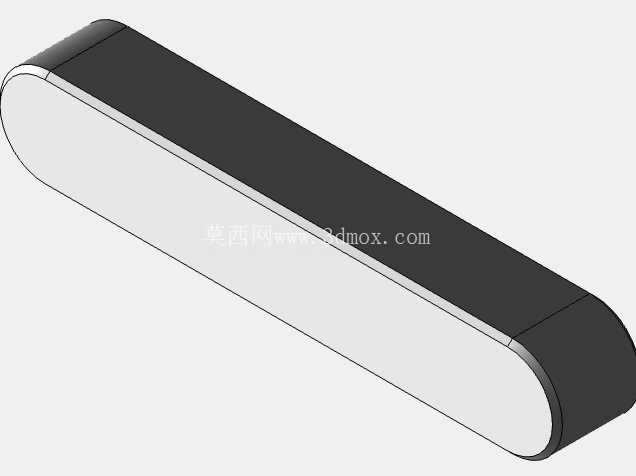

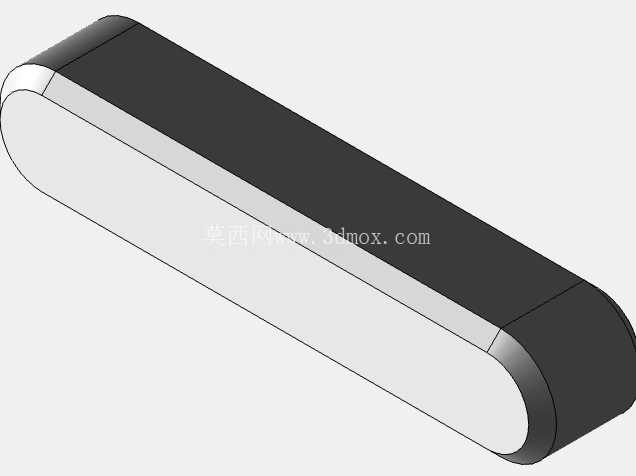

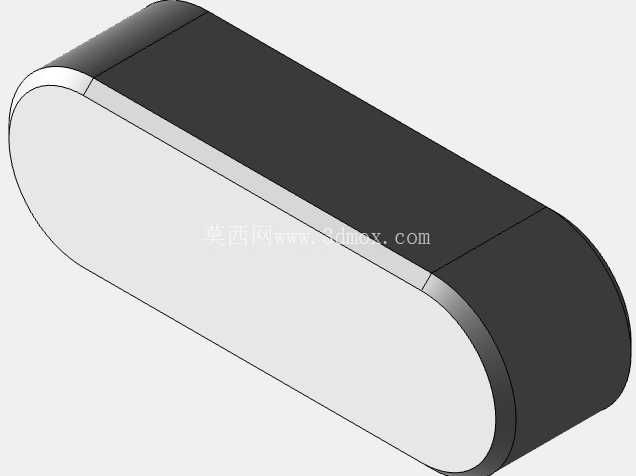

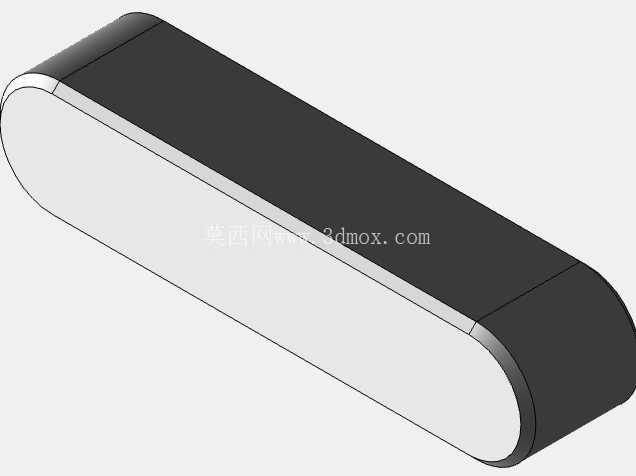

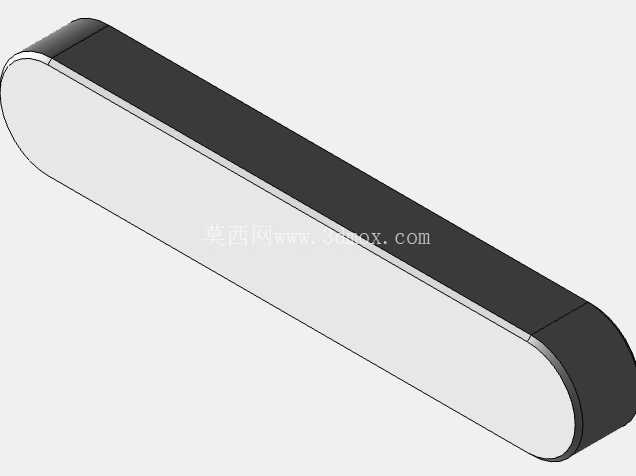

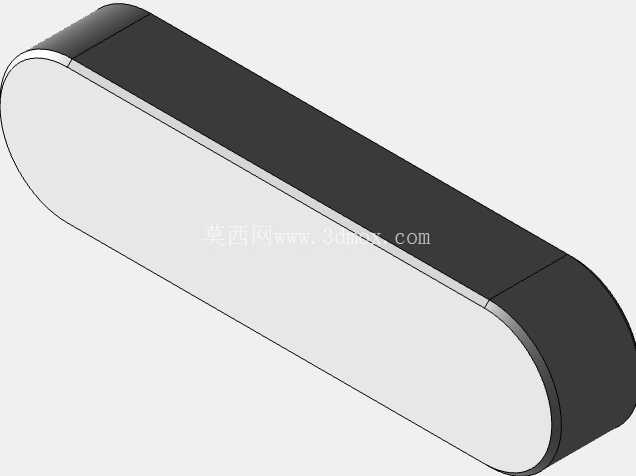

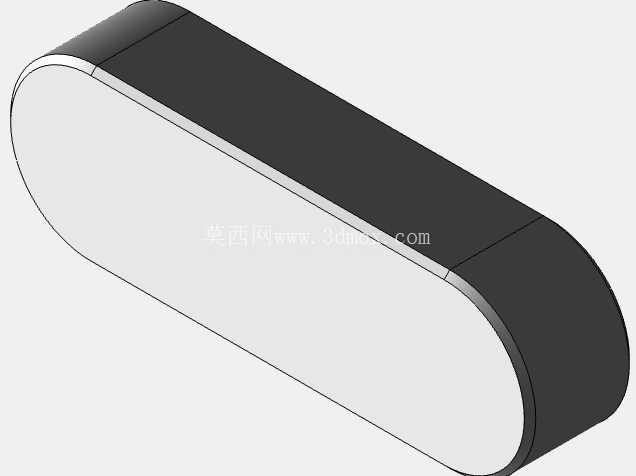

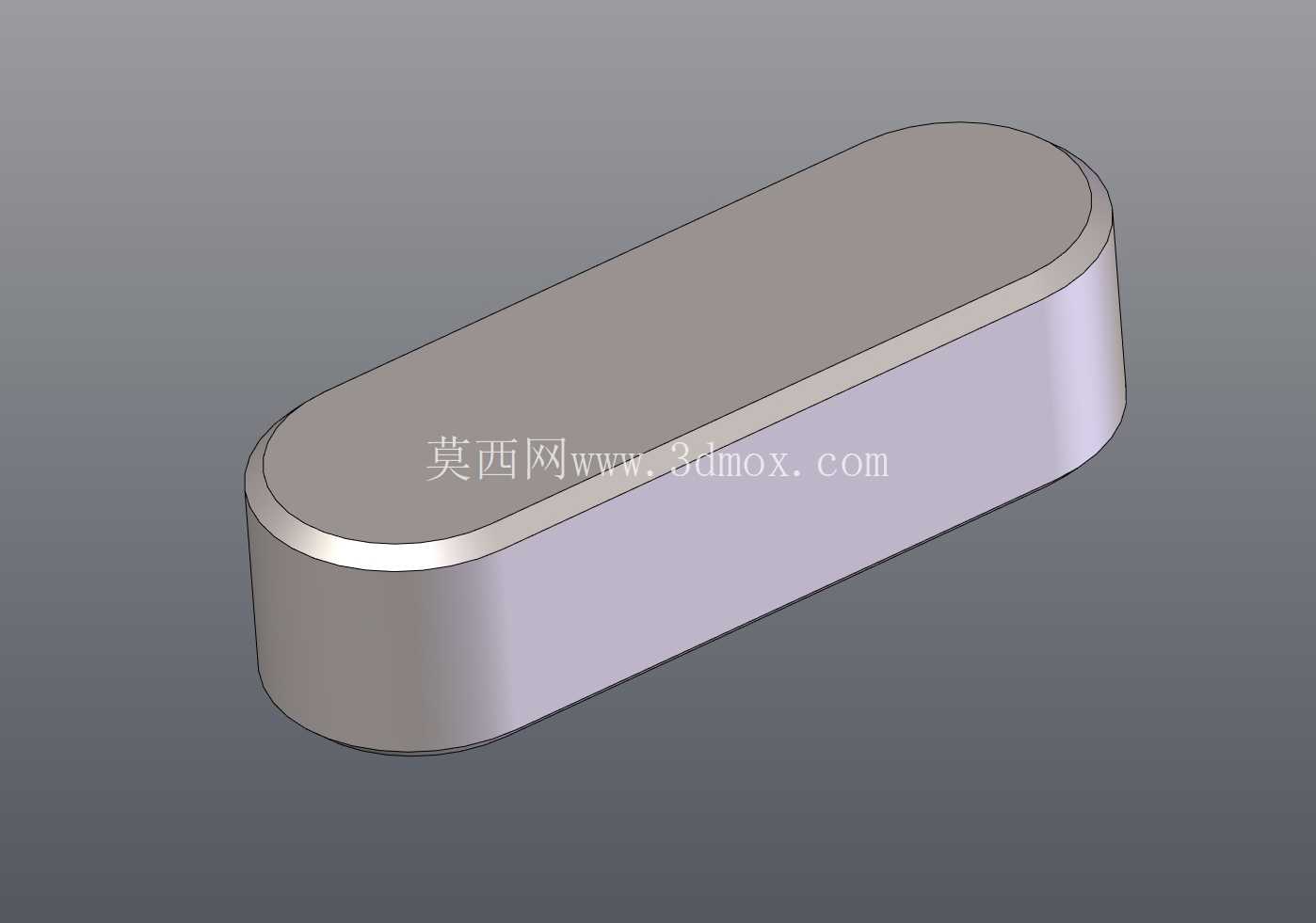

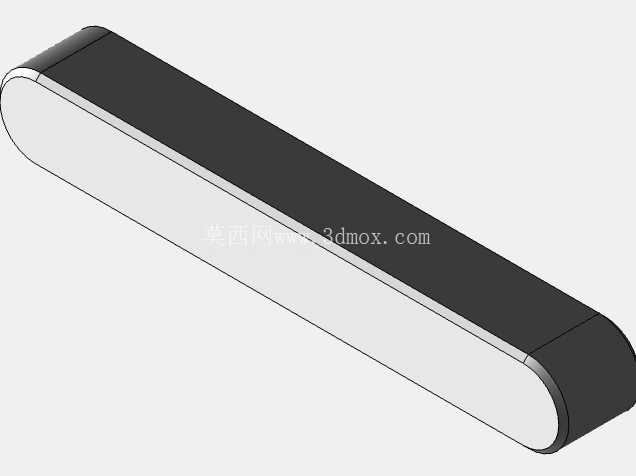

在机械传动结构的设计环节中，键连接是实现轴与轴上零件周向固定、传递扭矩最基础也最可靠的连接形式之一，其中GB/T1096规定的普通平键，是整个装备制造领域应用覆盖面最广的键类标准件，从普通的减速器输入输出轴、电机轴与带轮/联轴器的配合，到汽车冲压模具的传动机构、机床主轴与齿轮的连接，几乎所有存在回转传动扭矩传递的场景，都能看到这类平键的应用。这套参数化设计的平键模型，覆盖了国标规定的全系列公称尺寸规格，从公称宽度2mm到100mm的全区间尺寸都做了对应建模，完全匹配现行国标中的尺寸公差要求，不管是做小功率微型传动机构的紧凑设计，还是大扭矩重载传动的连接选型，都能直接调取对应规格的模型完成装配，不需要设计人员再手动核对尺寸绘制键的轮廓。

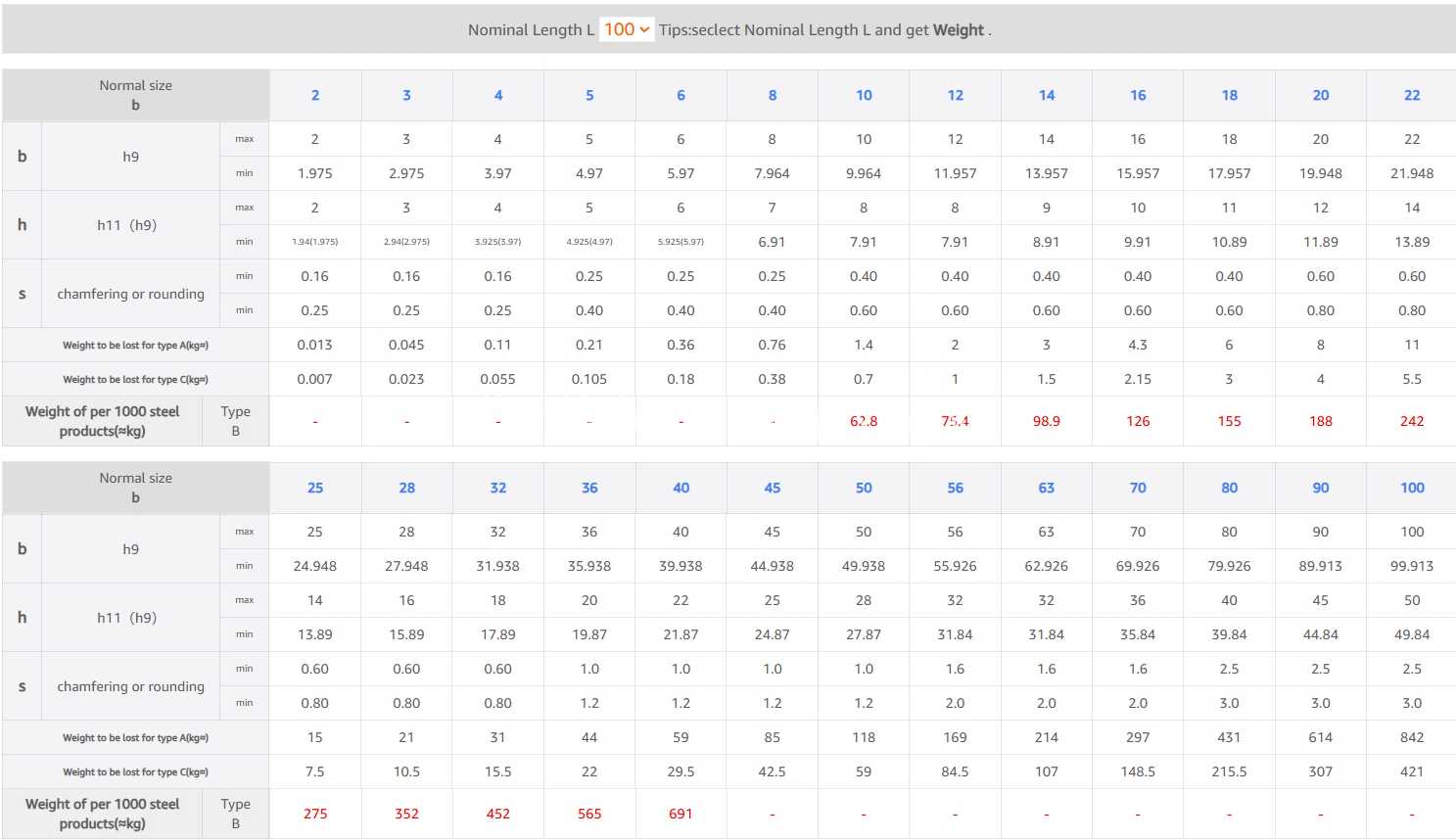

从实际设计逻辑来看，普通平键的选型核心是匹配轴径确定键的截面尺寸，再根据轮毂宽度确定键的公称长度，同时要兼顾键连接的挤压强度与剪切强度校核。这套模型在设计时严格遵循国标中的尺寸公差要求，键的两侧面作为主要工作面，尺寸b的公差严格匹配h9级精度，键的高度h公差匹配h11级，完全符合装配时两侧面与轴、轮毂键槽侧面过盈/过渡配合的要求，而键的顶面与轮毂键槽之间预留的标准间隙，也在模型中做了准确还原，避免装配时出现顶面干涉导致装配不到位的问题。很多新手设计人员在绘制平键时容易忽略端部倒角或者圆角的细节，这套模型里所有规格的平键都按照国标要求设置了对应尺寸的倒角或倒圆，既避免安装时键的棱边刮伤键槽侧壁，也能引导平键顺利装入键槽，减少现场装配的修配工作量。

从安装边界的角度来说，不同规格的平键对应轴上键槽的深度、轮毂键槽的深度都有明确的标准数值，这套模型在建模时同步匹配了对应键槽的参考尺寸，设计人员在完成轴类零件、轮毂类零件建模时，可以直接参考对应平键的尺寸生成键槽特征，不需要反复翻阅机械设计手册核对槽深、槽宽的公差值。比如在做冲压模具的传动辊设计时，辊子轴与传动齿轮的连接如果选用平键，只需要根据轴径选定对应截面的键规格，再根据齿轮轮毂的长度选定合适的键长，直接调取模型装配即可，模型本身的尺寸精度完全满足工程图导出的要求，不需要二次调整尺寸。另外针对部分需要定制键长的应用场景，这套参数化模型支持直接修改长度参数生成对应规格的键，不需要重新绘制截面轮廓，对于非标设备设计中经常遇到的非标准长度键需求，能大幅减少重复建模的工作量。

在实际生产场景中，平键虽然是小型标准件，但如果尺寸设计出现偏差，很容易导致传动过程中键被剪断、键槽挤压变形，最终引发传动失效，甚至造成设备停机事故。这套全规格的平键模型，所有尺寸都严格对标现行国标中的数值要求，包括不同规格对应的圆角半径、倒角尺寸都没有做简化处理，完全还原真实零件的外形特征，不管是做装配干涉检查、运动仿真，还是后续导出工程图做生产指导，都能保证尺寸的准确性。比如在汽车冲压生产线的送料机构设计中，送料辊的动力传递需要承受频繁的正反转冲击载荷，平键的配合精度直接影响送料的定位精度，选用对应标准规格的平键模型完成设计，能保证键与键槽的配合精度满足冲击载荷下的强度要求，避免因为键的配合间隙过大导致送料位置偏差，影响冲压件的加工精度。

很多设计人员在做装配设计时习惯简化标准件的建模，往往只画一个长方体代替平键，忽略公差、倒角这些细节，等到实际生产装配时才发现键槽尺寸不对、键装不进去，或者装配后键突出键槽导致零件无法到位。这套全规格平键模型的设计初衷，就是为结构设计人员提供准确的标准件模型参考，从截面尺寸、长度规格到端部细节都完全符合生产实际，调取使用时不需要再做额外的尺寸校验，能有效减少设计环节的低级错误，提升整体设计效率。同时模型的建模逻辑采用参数化驱动，后续如果有特殊规格的键需求，只需要修改对应参数就能快速生成新的模型，适配不同的非标设计场景，不管是通用机械设备设计、汽车零部件设计还是工装夹具设计，都能满足使用需求。
