多轴安装用机械支撑夹具块结构设计

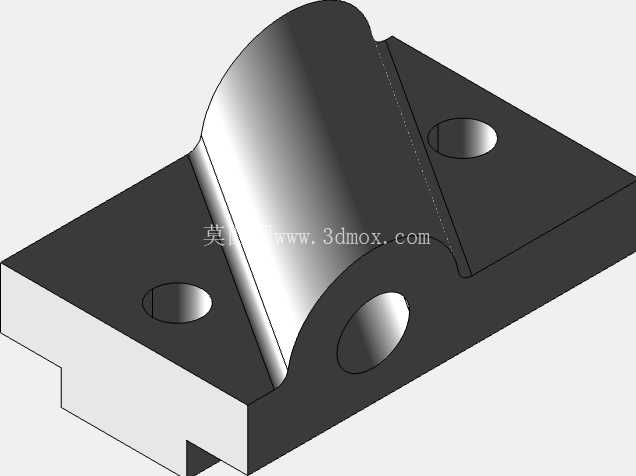

在多轴联动加工工位、自动化装配线的工件定位环节，以及小型实验设备的组件固定场景中，这类支撑夹具块的使用频率极高，它不需要复杂的调整结构，靠自身的成型精度就能完成相邻部件的位置约束，很多时候是作为设备基体与外接功能组件之间的过渡连接件存在。从结构上看，它的底座部分做了平直的安装基准面，两个对称布置的顶部安装孔可以穿装螺栓，将上方搭载的传感器、导向块或者小型气动元件牢牢固定，侧面预留的安装孔则用于侧向的锁紧或者邻接部件的拼接，能满足三个方向的安装固定需求，不会出现单方向固定带来的受力偏转问题。设计这类零件的时候，首先要考虑的是安装边界的兼容性，底座的轮廓尺寸要适配常用的铝型材安装槽间距，不能出现孔位对不上、底座超出型材安装面的情况，圆弧过渡的凸起部分不是为了造型好看，而是为了在承受侧向载荷的时候分散应力，避免直角位置出现应力集中导致的断裂，毕竟在多轴设备运行过程中，部件会受到往复的冲击力，应力集中的位置很容易最先出现疲劳损伤。实际选型使用的时候，要注意安装面的平面度要求，底座和设备基体贴合的面不能有凸起的毛刺或者加工残留的刀纹，不然锁紧螺栓之后零件会出现倾斜，导致上方搭载的组件位置偏移，直接影响设备的运行精度。三个安装孔的位置公差要控制在合理范围内，孔距偏差过大会导致螺栓穿装困难，强行锁紧的话会给零件带来额外的内应力，长时间运行容易出现变形。和普通的平板安装座相比，这种带弧形凸起结构的夹具块，自身的抗弯强度更高，在同等厚度的情况下能承受更大的垂直载荷，不需要额外增加加强筋结构，就能满足多数轻载工位的支撑需求，也不会占用过多的安装空间。在多轴安装的场景里，经常会遇到安装空间局促、多个组件需要紧凑排布的情况，这类夹具块的外形做了切角处理，相邻安装的零件不会出现轮廓干涉，侧面的安装孔可以配合顶丝使用，在需要调整组件高度的时候，松开顶部的固定螺栓，调整到合适位置之后锁紧侧面的顶丝就能完成临时固定，调试起来非常方便。很多做小型自动化设备改造的场景里，不需要重新加工整块的安装基板，用这类标准结构的夹具块就能快速搭建出需要的支撑结构，能大幅缩短设备组装的周期，也降低了非标加工的成本。零件的壁厚设计也经过了考量，底座部分的厚度足够承受螺栓锁紧时的压力，不会因为锁紧力过大出现底座变形，弧形凸起部分的壁厚均匀，不管是采用机加工还是注塑、压铸工艺生产，都不会出现壁厚不均导致的成型缺陷。在实际的设备维护过程中，这类零件属于易更换的标准连接件，一旦出现安装孔滑牙或者表面磕碰损伤的情况，不需要对整个设备基体进行修复，直接更换对应的夹具块就能恢复设备的安装精度，维护成本非常低。设计建模的时候，要特别注意安装孔的倒角处理，孔口的倒角不仅能引导螺栓顺利穿入，也能避免孔口位置的应力集中，同时去除加工产生的锐边，防止安装过程中划伤操作人员。底座的边缘也做了小尺寸的倒角处理，不会因为锐边磕碰导致安装面出现凸起，影响贴合精度。对于需要在多方向同时外接组件的工位，这种夹具块可以多个组合使用，通过侧面的安装孔互相拼接，搭建出不同高度、不同延伸方向的支撑结构，适配不同的安装需求，不需要单独定制特殊形状的支撑件，通用性很强。
