多吨位焊接式起重吊耳结构设计

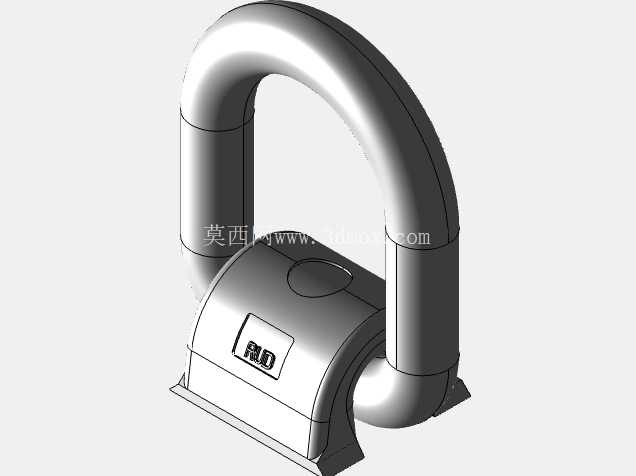

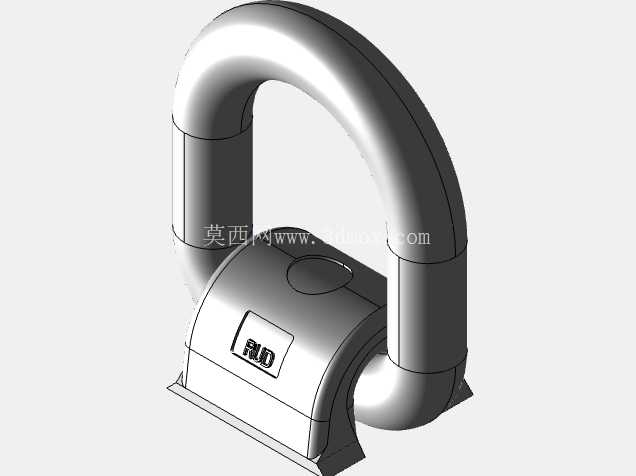

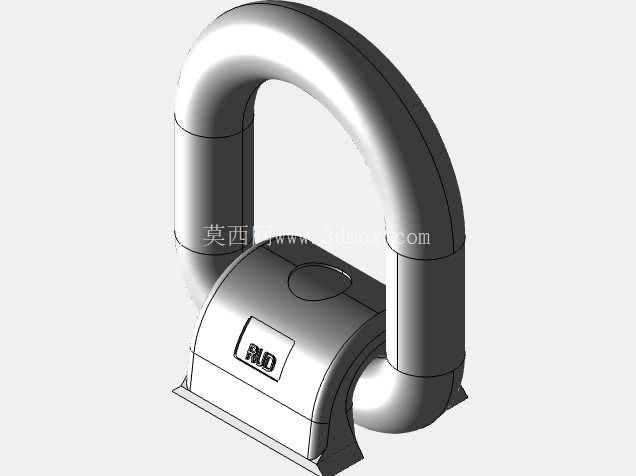

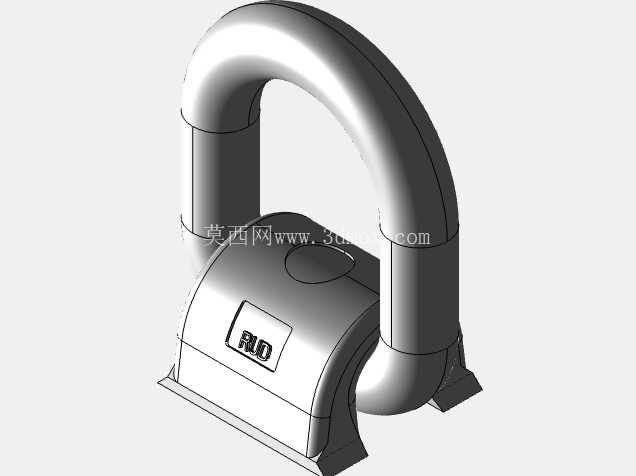

在重型装备制造、钢结构安装、物流吊装等作业场景里，吊耳是连接吊具与被吊工件的核心受力部件，其结构合理性直接决定吊装作业的安全冗余。本次设计的焊接式吊耳，覆盖1吨到25吨多档额定载荷，适配不同重量等级的工件吊装需求，可直接焊接在被吊工件的预设受力点位，无需额外打孔破坏工件本体结构，尤其适合大型钢结构件、冲压模具、重型设备机架这类无法采用螺栓固定吊点的场景。

从实际使用场景出发，这类焊接吊耳常应用在车间内模具转序、重型构件厂内转运、户外钢结构安装吊装等工况，作业时需要配合卸扣、钢丝绳索具使用，吊耳的铰接结构允许索具在一定角度范围内摆动，避免吊装过程中吊耳承受额外的弯曲附加载荷，降低焊缝处的应力集中风险。设计过程中首先针对不同吨位的载荷要求，对吊耳板的厚度、吊孔内径、焊接坡口尺寸做了梯度匹配：1吨、3吨小吨位款采用较薄的合金钢板切割成型，吊孔边缘做倒圆处理消除应力集中点，焊接端开单V型坡口保证焊透深度；5吨到15吨中吨位款适当增加板厚，吊孔内可加装耐磨衬套，减少长期使用中索具卸扣对吊孔的磨损，延长吊耳的重复使用寿命；25吨大吨位款采用加厚高强度合金钢板，焊接端增设加强筋板分散焊缝受力，避免大载荷下焊缝撕裂或吊耳板变形。

安装边界方面，不同吨位的吊耳对焊接母材的厚度有明确适配要求，小吨位吊耳要求母材厚度不小于6mm，中吨位不小于12mm，大吨位不小于20mm，焊接前需要对母材焊接区域做除锈除油处理，采用对应强度等级的焊条连续焊接，焊后需做焊缝探伤检测确保无焊接缺陷。吊耳的外形尺寸随载荷等级递增，吊孔中心到焊接端面的距离严格按照力学计算取值，保证吊装时载荷力线通过焊缝受力中心，避免产生附加扭矩。吊耳外轮廓所有棱角均做倒角处理，避免吊装作业时划伤操作人员或割损吊索。

从功能特性来看，这款焊接式吊耳采用焊接固定的方式，相比螺栓固定式吊耳不需要在工件上加工安装孔，不会削弱工件本身的结构强度，安装位置可根据工件的重心位置灵活调整，保证吊装时工件保持水平姿态，减少吊装过程中的晃动。铰接式的吊孔结构允许索具在垂直于吊耳板平面方向有一定的摆角，适配不同的吊装角度需求，避免索具别劲产生额外载荷。不同吨位的吊耳采用统一的结构逻辑，仅调整尺寸参数与板材厚度，既方便生产制造时的下料加工，也方便现场作业人员根据吊装重量快速选型，避免错用吊具带来的安全隐患。

设计过程中针对吊耳的受力路径做了完整的力学仿真验证，确保在1.5倍额定载荷下吊耳板的应力处于材料许用应力范围内，焊缝处的剪切应力满足安全系数要求，吊孔处的挤压应力不会造成孔边塑性变形。考虑到实际作业中可能存在的冲击载荷，吊耳的安全系数取值不低于4倍，覆盖常规吊装作业中的动载冲击余量。吊耳焊接完成后不需要做额外的表面处理，若用于长期户外作业可涂刷防锈漆延缓锈蚀，日常使用中需要定期检查焊缝是否有开裂、吊孔是否有过度磨损，出现缺陷及时更换，保证吊装作业安全。
