双孔定位安装连接底座结构设计

在汽车冲压生产线的工装夹具、工位间辅助定位机构里，这类双孔安装底座是出镜率极高的小型连接构件，很多人做线体改造、夹具调整时都会忽略这类小零件的设计合理性，最后往往因为底座的安装公差、受力冗余不足，导致整套定位机构在高频次冲压震动下出现偏移，直接影响冲压件的成型精度。

从实际使用场景来看，这类底座主要承担两个核心作用：一是作为相邻两个工装组件的连接转接件，把垂直方向的支撑柱和水平方向的安装板可靠连接在一起，二是通过自身的两个安装孔实现快速定位，不需要现场配做销孔就能完成组件的快速拆装更换，在汽车冲压模具的换模工位、线边检测工装的支撑结构里，这类底座的用量非常大，单条冲压线的辅助工装上往往会用到几十件同规格的这类底座。

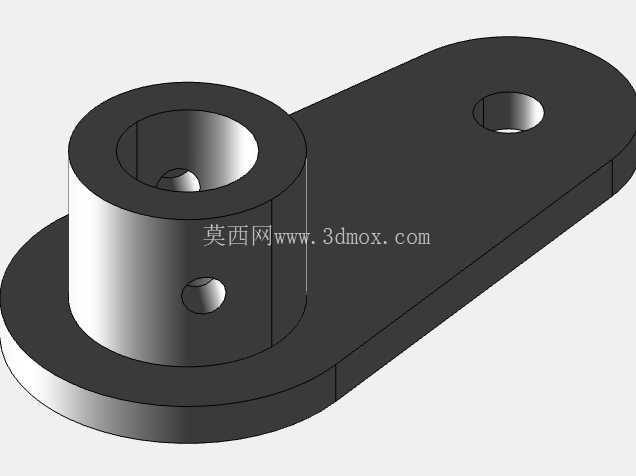

从结构设计逻辑来看，这个底座采用了一体化的偏心结构设计，底部是带圆弧过渡的长条形安装板，一端向上延伸出带通孔的圆柱凸台，凸台侧壁预留了径向的紧定螺钉孔，长条形安装板的另一端开有沉头安装孔，这种偏心布局不是随意设计的：在实际工装布局里，很多安装位置的空间非常局促，同轴结构的底座往往会和旁边的送料机构、检测传感器产生干涉，偏心的长板结构可以让安装固定点避开干涉区域，同时把上方的支撑柱精准送到需要的定位位置。圆柱凸台的内孔公差一般选H7级，和配套的导向轴、支撑柱采用间隙配合，侧壁的紧定螺钉孔用来穿入内六角紧定螺钉，锁紧插入的轴类零件，防止在设备运行过程中出现轴向窜动；安装板上的沉头孔可以把内六角螺栓的头部完全埋入板内，不会突出安装面，避免和周边运动部件产生刮蹭，这一点在冲压线的运动工位上尤其重要，很多新手设计时忽略沉头深度，导致螺栓头突出，最后被往复运动的送料臂刮弯，造成不必要的停机故障。

从安装边界来看，这类底座的安装面平面度要求控制在0.05mm以内，安装时需要和下方的安装基板完全贴合，不能有翘边，否则锁紧螺栓后会导致圆柱凸台的内孔出现倾斜，插入的支撑柱就会产生角度偏差，直接影响上方定位元件的位置精度。长条形安装板的长度方向尺寸是根据实际安装空间确定的，两个孔的中心距公差一般控制在±0.02mm，保证和基板上的预制安装孔完全对位，不需要现场扩孔就能完成安装；圆柱凸台的高度是根据上方需要避让的零件高度确定的，凸台的外径比内孔大出足够的壁厚，保证在承受侧向冲击力的时候不会出现开裂，毕竟冲压设备运行时的震动冲击力很大，壁厚不足的话，长时间运行后凸台根部容易出现应力断裂。

很多工程师在选型或者设计这类底座的时候，容易犯两个错误：一是忽略凸台根部的圆角过渡，直接做直角连接，导致应力集中，在高频震动下根部容易开裂；二是安装孔的位置离凸台太近，导致锁紧螺栓的时候扳手空间不足，现场安装的时候非常费劲，甚至需要把周边零件拆掉才能拧到螺栓。这个结构在凸台和安装板的连接处做了足够大的圆角过渡，有效分散了应力集中点，安装孔的位置离板的边缘、离凸台的距离都预留了足够的扳手操作空间，现场拆装不需要额外拆除周边零件，维护效率很高。另外，安装板的底部边缘做了小倒角处理，安装时可以顺利卡入基板上的定位槽，不会因为边缘的毛刺、锐角卡在槽外，导致安装不到位。

在实际的冲压模具配套工装里，这类底座往往和导向轴、定位块、检测支架配合使用，比如在冲压件的出料工位，用这个底座安装接近开关的支架，调整支架的伸出长度后锁紧紧定螺钉，就能精准检测冲压件是否到位；在模具的内部定位结构里，这类底座也可以用来安装小型的定位销，通过长板上的安装孔调整位置，补偿模具加工时的位置误差，不需要重新加工模具基板就能完成定位精度的调整，大幅降低模具的改造成本。和分体式的连接底座相比，这种一体化冲压成型的底座结构强度更高，没有拼接缝隙，不会因为长期震动出现连接松动，零件数量少，安装步骤简单，非常适合汽车冲压车间这种高震动、快节奏的生产场景，日常维护时只需要定期检查紧定螺钉是否松动、安装螺栓是否有疲劳断裂的迹象即可，不需要复杂的维护保养。
