开槽安装式L型直线导轨支撑支架

在自动化生产线、非标工装治具以及小型CNC框架的搭建过程中，线性导轨的安装固定往往需要兼顾位置可调性与安装干涉规避，这款L型结构的导轨支撑支架，正是针对这类场景设计的功能性安装构件。从实际使用场景来看，这类支架常被应用在挤压铝型材搭建的设备机架上，用于侧装小型直线导轨，或是作为可调节硬挡的安装基座，在汽车冲压模具的周边辅助送料机构、3D打印原型设备的运动轴搭建中也能见到同类结构的应用。

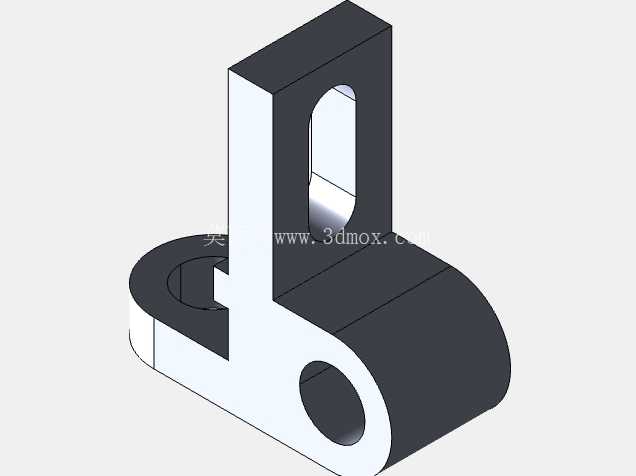

从功能特性上看，该支架采用垂直立板加水平底座的L型构型，立板上开设的通长腰型槽是核心功能结构，能够实现导轨或被支撑件沿垂直方向的连续位置调整，调整行程覆盖腰型槽的全长范围，安装时无需提前精确定位孔位，可在设备调试阶段完成最终位置锁定，大幅降低前期装配的精度要求。底座部分的结构设计充分考虑了安装干涉问题，底座端部设置的圆弧避让结构，能够在安装到T型槽型材或导轨侧面时，避开型材圆角、安装螺栓头部等凸起结构，保证支架安装面与型材表面完全贴合，不会出现因干涉导致的安装翘起、定位失准问题。底座上除了主安装孔外，还预留了辅助安装孔位，既可以使用螺栓完成主固定，也能通过辅助孔加装定位销，或是在重载场景下加装额外紧固件提升连接刚性，底座底部的释放通槽能够让安装螺栓的螺母从侧面滑入，无需从型材端部穿装，在已搭建完成的机架上加装时无需拆解现有结构，适配现场改造的安装需求。

从设计思路层面，该结构没有采用多余的装饰性设计，所有构型都服务于安装适配性与结构刚性：立板与底座的连接处做了加厚过渡处理，避免直角连接处的应力集中，在承受导轨侧翻力矩时不会出现连接处断裂的问题；立板的腰型槽两侧保留了足够的实体宽度，保证螺栓锁紧时的接触面积，避免锁紧力过大导致槽边变形；底座的圆弧轮廓并非随意设计，其半径匹配常用40系列、30系列铝型材的根部圆角尺寸，安装时能够完全贴合型材表面，不会出现悬空段。

关于安装边界与尺寸适配，该支架的立板高度适配常见的15mm、20mm宽度微型直线导轨的侧装高度，腰型槽的宽度适配M4、M5规格的内六角安装螺栓，能够兼容市面上多数小型线性导轨的安装孔距；底座的主安装孔中心距立板背面的距离，匹配铝型材T型槽的中心距，安装时螺栓能够直接穿入T型槽内，无需额外加装转接板；底座的整体宽度控制在单根铝型材的宽度范围内，在多根型材拼接的位置安装时不会超出型材表面，不会与相邻安装的其他构件产生空间冲突。在实际选型使用时，需要注意该支架的承载上限适配轻载运动场景，多用于负载10kg以内的线性运动轴支撑，或是作为硬挡块的安装基座使用，若用于重载场景需要叠加支架数量或更换更高强度的材质版本。该支架的安装方式为开槽式安装，既可以从型材端部滑入T型槽完成固定，也可以在支架就位后从侧面装入T型螺母，适配不同的装配流程需求，在快速原型制作、小批量设备定制场景下，这种无需精密预加工的安装结构能够大幅缩短装配周期，减少现场配做的加工量。
